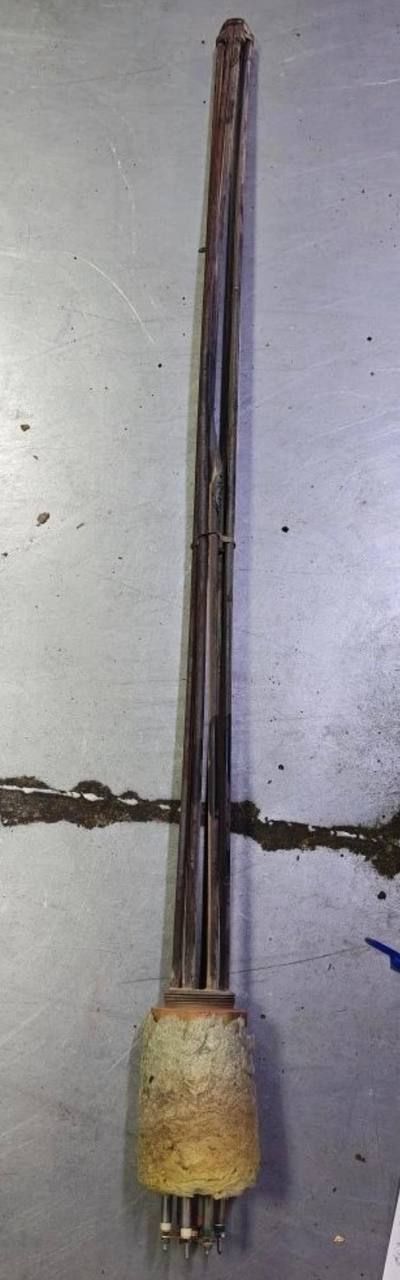

Характеристики
| Назначение в названии | Для ротационной печи |
|---|---|
| Обозначение | R323 |
| Мощность | 7,5 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Микроволновая печь с грилем
Узел: трубчатый гриль-элемент в верхней части камеры (альтернатива - компактная кварцевая трубка под решёткой, либо гибрид: кварцевая лампа сверху и ТЭН снизу). Какой ТЭН ставят: ТЭНовый гриль (трубка со спиралью внутри, дёшев, но занимает полезный объём камеры и требует частой очистки) или кварцевый (компактнее, быстрее нагревается,… Почему отказывает: нагар от жира на спирали ТЭН-гриля при недостаточно частой очистке, перегорание спирали при долгой работе без остывания между циклами.
Мини-печь настольная
Узел: отдельные открытые ТЭН сверху и снизу камеры, включаются раздельно или вместе по режимам. Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности; общая мощность моделей 1300-1550 Вт. Почему отказывает: открытая спираль повреждается механически при чистке, перегорает при касании продуктами или фольгой.
Что проверить в узле ротационной печи
Для ТЭН 7500 Вт, 220 В R323 не указаны длина, форма, крепление и положение в камере. При подборе замены эти параметры проверяют по фактически установленному нагревателю: одного совпадения электрических характеристик недостаточно. В другом оборудовании трубчатый электронагреватель может стоять открыто или входить в отдельный узел, поэтому важно учитывать конструкцию именно вашей печи.
- Сверьте питание печи с параметром 220 В и уточните, соответствует ли ему подключение нагревателя. Расчётный ток для R323 - 34,1 А, сопротивление в рабочем режиме - 6,5 Ом.
- Сравните форму, длину, расположение выводов и крепление снятого элемента с предполагаемым исполнением. Обозначение R323 не сообщает эти размеры.
- Уточните, работает ли ТЭН в неподвижном воздухе или при обдуве. Условия теплоотдачи важны при выборе исполнения мощностью 7500 Вт.
- Осмотрите старый элемент и отметьте характер повреждения. У открытых нагревателей настольных печей возможны механические повреждения при чистке или контакте с продуктами и фольгой; у гриль-элемента на спирали может появляться жирный нагар.
- Для понимания устройства оборудования можно сравнить узлы печей LG MB63W35GIB, LG MB65W65DIR и Samsung MG23F301TAW с конструкцией вашей ротационной печи. Это примеры моделей из справочника, не подтверждение совместимости с R323.
Последовательность замены ТЭН 7500 Вт
Перед установкой R323 подготовьте данные о старом элементе и проверьте, совпадает ли его исполнение с заказным. Работы выполняют при отключённом питании, с учётом документации на конкретную печь.
- Отключите ротационную печь от электропитания и обеспечьте безопасное состояние оборудования перед началом работ.
- Снимите старый ТЭН способом, предусмотренным конструкцией печи. Не деформируйте трубку и не нагружайте выводы.
- Зафиксируйте параметры исходного элемента: мощность 7500 Вт, напряжение 220 В и обозначение R323, если оно читается. Отдельно измерьте фактические габариты и запишите форму и тип крепления.
- Сопоставьте новый нагреватель с узлом печи по посадке, выводам и креплению. Если какой-либо параметр отличается, согласуйте исполнение до установки.
- Установите подобранный ТЭН и подключите его согласно схеме оборудования. Не подгибайте трубку и не меняйте положение крепления для подгонки.
- После сборки проверьте работу печи по её документации. Для R323 расчётные значения составляют 34,1 А и 6,5 Ом в рабочем режиме; они не заменяют проверки соответствия штатной схеме.
Как изменить исполнение R323 под печь
У исходного ТЭН известны 7500 Вт, 220 В и обозначение R323. Если конструкция узла ротационной печи требует других параметров, по заказу можно согласовать следующие исполнения:
- Для R323 заданы 7500 Вт и 220 В → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, при 7,5 кВт на 380 В расчётный ток составляет 19,7 А, сопротивление спирали - 19,3 Ом; спираль пересчитываем, размеры остаются. При тех же размерах другая мощность меняет нагрузку на оболочку, её пересчитываем под среду.
- У R323 не задано крепление → для установки в узел печи можно заказать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также возможно крепление на фланце.
- Тип выводов в параметрах R323 не указан → можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Требуемое исполнение определяют по подключению печи; длину холодной зоны задают отдельно.
- Для R323 форма и длина не приведены → по заказу доступны прямая форма, U, W, M, Г-образное исполнение, скрепка, кольцо, спираль или вариант по эскизу. Положение элемента в ротационной печи учитывают при согласовании длины, радиуса гиба и межосевого расстояния.
- Материал оболочки R323 в названии не задан → для воздушной среды можно выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой. Материал согласуют с условиями работы печи.
- Для воздушного ТЭН с обдувом можно заказать оребрение. Для исполнения 7500 Вт, 220 В также согласуют встроенный термовыключатель или термостат, если такие элементы нужны в узле.
Где используют подобные воздушные ТЭН
Подобные трубчатые ТЭН применяют в промышленном осушителе воздуха для оттайки льда на испарителе, в инкубаторе для прогрева лотков с яйцами и в лабораторном суховоздушном термостате для работы с пробами. В духовом шкафу нагрев используют для выпечки, запекания и гриля; в термоусадочном туннеле горячий воздух обдувает упакованное изделие. Эти примеры описывают применение подобных нагревателей, а не подтверждают, что ТЭН 7500 Вт, 220 В R323 подходит к перечисленному оборудованию.
Подобные элементы используют и в калорифере электрическом для нагрева воздуха в системе вентиляции. В справочных данных также указано, что по ГОСТ 13268-88 буква S обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450°C. В названии R323 буквы S нет, поэтому по нему нельзя называть этот товар «ТЭН 450 градусов». Для ротационной печи решающими остаются её посадочное место, крепление, условия теплоотдачи и параметры 7500 Вт, 220 В.
Что сообщить для подбора ТЭН R323
Укажите модель ротационной печи и приложите фото старого нагревателя целиком, его положения в узле, крепления и выводов. Передайте размеры и форму снятого элемента, маркировку, если она читается, а также требуемые мощность и напряжение. Для исходного R323 известны 7500 Вт и 220 В; если ТЭН работает в воздухе, уточните, есть ли обдув.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 7,5 кВт на 380 В вместо 220 В | ток 19,7 А, сопротивление спирали 19,3 Ом; спираль пересчитываем, размеры остаются |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 3,8 кВт на 220 В | ток 17,3 А; при той же длине нагрузка на оболочку изменится в 0,51 раза, длину проверяем под среду |
| Мощность 11,2 кВт на 220 В | ток 50,9 А; при той же длине нагрузка на оболочку изменится в 1,49 раза, длину проверяем под среду |
Вопросы
Можно ли для ТЭН 7500 Вт, 220 В сделать другое крепление или резьбу?
Да. Для R323 можно согласовать штуцер с гайкой с метрической или трубной резьбой из доступных вариантов либо крепление на фланце. Выбор зависит от места установки в ротационной печи; тип крепления в названии не указан.
Можно ли изменить выводы ТЭН R323?
Да. Для исполнения 7500 Вт, 220 В можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны согласуют с подключением печи.
Можно ли заказать другую мощность или напряжение для R323?
Можно согласовать другие параметры вместо 7500 Вт и 220 В, но при той же длине потребуется пересчитать нагрузку на оболочку. Например, вариант 11,2 кВт на 220 В имеет расчётный ток 50,9 А; нагрузка на оболочку при той же длине изменяется в 1,49 раза, длину проверяют под среду.
Можно ли подобрать ТЭН 7500 Вт, 220 В без маркировки старого элемента?
Да, для подбора R323 можно передать модель ротационной печи, фото старого нагревателя, размеры, форму, крепление и сведения о выводах. Мощность 7500 Вт и напряжение 220 В известны из названия товара, но не задают его геометрию.
Можно ли использовать R323 в другой среде?
Параметры 7500 Вт и 220 В сами по себе не определяют материал оболочки или пригодность для другой среды. Для воздушного исполнения материал выбирают с учётом температуры оболочки, а при изменении мощности проверяют нагрузку и длину под условия теплоотдачи.
Подойдёт ли ТЭН 7500 Вт, 220 В к моей модели печи?
Совместимость R323 проверяют по размерам, форме, креплению и подключению. В справочнике есть настольные печи Centek CT-1536-20 и Artel MD-4218L, а также микроволновая печь Samsung MW4000D; эти примеры не подтверждают установку в них данного ТЭН.
Расчёт по мощности и напряжению
| Расчётный ток | 34,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 6,5 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
