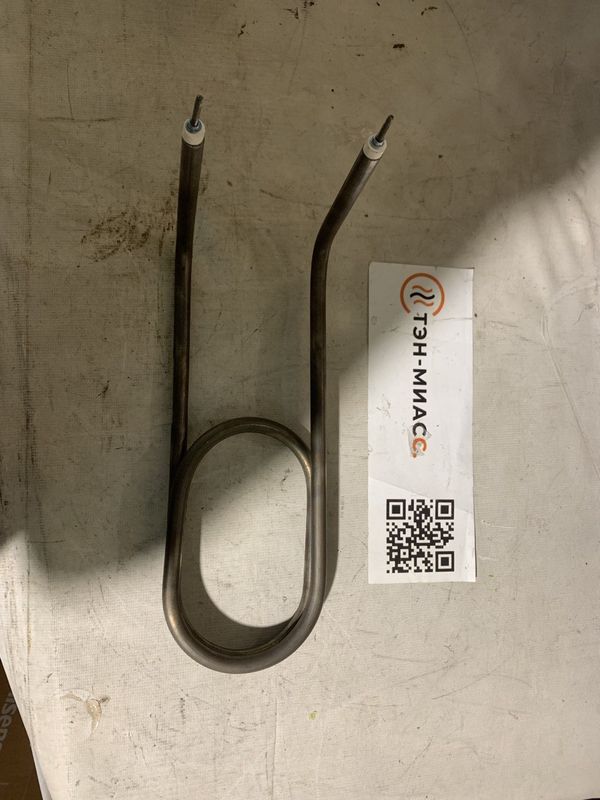

ТЭН 160 F13/1,6 Т 220

Характеристики

Маркировка по частям

Как прочитать параметры ТЭНа 160 F13/1,6 Т 220

Для этого воздушного тэна в маркировке связаны длина 1600 мм, диаметр оболочки 13 мм, мощность 1,6 кВт и питание 220 В. Код T обозначает неподвижный воздух и газы выше 450 °C: при подборе для печи или другого оборудования нужно учитывать именно эту среду, а не только совпадение габаритов. При стержне 250 мм активная длина по расчёту равна 1100 мм. Для исходного исполнения расчётный ток составляет 7,3 А, сопротивление в рабочем режиме - 30,2 Ом, удельная поверхностная мощность - 3,56 Вт/см². По ГОСТ 13268-88 предел удельной мощности для этой среды - 5 Вт/см²; расчётный запас до предела составляет 29 %. ГОСТ рекомендует для такой среды оболочку из нержавеющей жаропрочной стали, но материал оболочки именно этого ТЭНа в маркировке не задан.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие исполнения можно заказать для длины 1600 мм

Исходная конфигурация - 1600 мм развёрнутой длины, диаметр оболочки 13 мм, 1,6 кВт, 220 В и контактный стержень 250 мм с кодом F. По заказу меняем отдельные параметры с учётом того, как этот ТЭН будет установлен и в какой среде он должен работать.

• У ТЭНа указана развёрнутая длина 1600 мм. По заказу этот габарит можно реализовать прямой, U-, W-, M- или Г-образной формой, в виде скрепки, кольца или спирали либо по эскизу; для выбранной конфигурации задают нужные длину и взаимное расположение участков.
• Маркировка 160 F13/1,6 Т 220 не содержит тип крепления. Для установки этого нагревателя можно заказать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; другой вариант крепления - фланец.
• В исходном ТЭНе контактный стержень в заделке - 250 мм, код F. По заказу его заменяют на 40 мм (код A), 65 мм (B), 100 мм (C), 125 мм (D), 160 мм (E), 400 мм (G) или 630 мм (H). Для подключения доступны окончания с резьбой М4, М5 или М6, гайками и шайбами либо провода в термостойкой изоляции.
• Материал оболочки не зашифрован в обозначении 160 F13/1,6 Т 220. Для воздушного исполнения можно задать чёрную сталь при умеренной температуре оболочки, а при высокой - нержавеющую или жаропрочную сталь.
• Номиналы исходного исполнения - 1,6 кВт и 220 В. По заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при сохранении размеров нагрузку оболочки пересчитывают под указанную среду.
• Для нагревателя длиной 1600 мм дополнительно можно заказать встроенный термовыключатель или термостат. Если для этой конструкции предполагается воздух с обдувом, можно предусмотреть оребрение.

Что показывают расчёты для других параметров

Для исходных параметров 160 F13/1,6 Т 220 расчётная удельная поверхностная мощность равна 3,56 Вт/см². Если оставить развёрнутую длину 1600 мм и увеличить мощность с 1,6 до 2 кВт, получится 4,45 Вт/см². Это значение ниже указанного для среды предела 5 Вт/см² по ГОСТ 13268-88. При мощности 1,2 кВт нагрузка на той же длине составит 2,67 Вт/см². Поэтому мощность выбирают с учётом заданной среды и требуемого режима, а не рассматривают отдельно от длины ТЭНа.

Изменение контактного стержня тоже влияет на расчёт. В исходной конфигурации стержень длиной 250 мм даёт активную часть 1100 мм. При стержне 160 мм и той же развёрнутой длине 1600 мм активная часть составит 1280 мм, удельная нагрузка - 3,06 Вт/см². Если выбрать стержень 400 мм, активная часть будет 800 мм, а нагрузка - 4,9 Вт/см². При заказе другой длины вывода важно учитывать, что меняется не только размер заделки, но и активная длина нагревателя.

Для исполнения 1,6 кВт на 380 В расчётный ток равен 4,2 А, сопротивление спирали - 90,2 Ом. При этом размеры остаются прежними, а спираль пересчитывается под новое напряжение. Это расчётный вариант вместо исходных 220 В, а не параметр, который можно изменить без пересчёта. Материал оболочки также задают отдельно: для воздушного ТЭНа предусмотрены варианты из чёрной, нержавеющей или жаропрочной стали в зависимости от температуры оболочки.

Где применяют подобные воздушные нагреватели

Подобные трубчатые ТЭН применяют в лабораторных суховоздушных термостатах для инкубации и культивирования биопроб, серологических и бактериологических исследований, а также хранения проб. В бытовых и фермерских инкубаторах нагревают воздух внутри корпуса, который перемешивается вентилятором. У ТЭНа 160 F13/1,6 Т 220 в маркировке задан неподвижный воздух и газы выше 450 °C, поэтому режим с обдувом нельзя считать тем же условием только потому, что рабочая среда тоже воздух.

Подобные нагреватели используют в тигельных плавильных печах: воздух нагревается в зазоре между корпусом печи и тиглем. ТЭН для печи также может быть частью мини-печи или духового шкафа, где среда - неподвижный воздух или поток при конвекции. В обогревателях кабин кранов, экскаваторов и бульдозеров нагреватель работает с воздухом кабины. Эти примеры показывают разные задачи для воздушных нагревателей, а не готовый перечень оборудования для установки конкретно модели 160 F13/1,6 Т 220. При подборе сопоставляют её длину 1600 мм, диаметр 13 мм, мощность 1,6 кВт, напряжение 220 В и код среды с требованиями оборудования.

Неподвижный воздух: расчёт для этого исполнения

У ТЭНа 160 F13/1,6 Т 220 код T соответствует неподвижному воздуху и газам выше 450 °C. Для мощности 1,6 кВт и активной длины 1100 мм расчётная удельная нагрузка равна 3,56 Вт/см². Если меняется теплоотдача, например, для воздуха с обдувом заказывают оребрение, исходный расчёт уже нельзя автоматически переносить на новые условия.

• Для исходной маркировки расчёт опирается на мощность 1,6 кВт, развёрнутую длину 1600 мм, стержень 250 мм и активную длину 1100 мм.
• Предел по ГОСТ 13268-88 для указанной среды составляет 5 Вт/см²; расчётная нагрузка исходного исполнения - 3,56 Вт/см².
• При тех же размерах мощность 2 кВт даёт нагрузку 4,45 Вт/см², а мощность 1,2 кВт - 2,67 Вт/см². Эти расчёты относятся к длине 1600 мм и должны рассматриваться для заявленной среды.
• Если оставить длину 1600 мм, но выбрать контактный стержень 400 мм, активная часть составит 800 мм, а нагрузка - 4,9 Вт/см². Для этого варианта стержень и мощность следует оценивать вместе.
• Для исходного ТЭНа материал оболочки в маркировке не указан. В расчёте для неподвижного воздуха и газов выше 450 °C ГОСТ рекомендует нержавеющую жаропрочную сталь.
• При переходе от неподвижного воздуха к обдуву меняются условия теплоотдачи. Оребрение можно заказать для воздушного исполнения, но мощность и конструкцию следует согласовать именно под режим обдува.

Что сообщить для заказа ТЭНа 160 F13/1,6 Т 220

Укажите маркировку 160 F13/1,6 Т 220 и подтвердите, что нужны развёрнутая длина 1600 мм, оболочка диаметром 13 мм, мощность 1,6 кВт и напряжение 220 В. В этой же маркировке задан контактный стержень 250 мм с кодом F и неподвижный воздух либо газы выше 450 °C. Отдельно укажите крепление и материал оболочки: этих параметров в названии нет. Если маркировка старого нагревателя отсутствует, для подбора понадобятся его длина и форма, диаметр трубки, мощность и напряжение, рабочая среда и данные о креплении; приложите модель оборудования или фото старого ТЭНа.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
