Характеристики
| Тип изделия | ТЭН |
|---|---|
| Назначение | Для духовки промышленной плиты |
| Обозначение модели | JEH-887A |
| Наименование | ТЭН для духовки промышленной плиты JEH-887A |
Неподвижный воздух и обдув: разная тепловая нагрузка
Для воздушного ТЭН важно, движется ли воздух и какова температура оболочки. ГОСТ 13268-88 разделяет нагрев в неподвижной газовой среде и в движущемся воздухе со скоростью не менее 6 м/с; граница для обозначений S и O составляет 450°C.
Эти условия нельзя переносить на конкретный ТЭН без его маркировки и данных. При замене уточните, работает ли нагреватель без обдува или в воздушном потоке.
- Неподвижный воздух: учитывают соответствующее обозначение среды и температуру оболочки.
- Движущийся воздух: отдельно проверяют маркировку и условия работы.
Оболочка под среду: материал выбирают по условиям работы
Среда влияет на выбор материала оболочки: для заказа доступны чёрная и нержавеющая сталь, а также медь. Не считайте, что один материал подходит для воздуха, воды и масла без проверки условий эксплуатации.
Оребрённый ТЭН и гладкий ТЭН отличаются поверхностью теплообмена. Для замены важно сверить исполнение старого нагревателя, а не выбирать конструкцию только по внешнему сходству.
- Укажите среду: неподвижный воздух, воздух с обдувом, вода или масло.
- Сообщите материал оболочки, если он известен.
Один нагреватель или группа: проверьте схему подключения
Для одиночного нагревателя сверяют напряжение на старой маркировке и в задании. Если несколько ТЭН подключают к трёхфазной сети, схема зависит от напряжения: ТЭН на 220В собирают в «звезду», на 380В - в «треугольник».
Это общие сведения для подключения группы, а не характеристики модели JEH-887A. Не определяйте напряжение изделия по схеме оборудования.
- Перед подбором снимите маркировку старого ТЭН.
- Для нескольких нагревателей уточните схему подключения и напряжение каждого.
Духовка плиты и сушильный шкаф: сверяйте узел установки
В названии изделия указана духовка промышленной плиты JEH-887A. Такие ТЭН также встречаются в сушильных шкафах и камерах, где нагреватель расположен в воздушном канале с принудительной циркуляцией или обдувом вентилятором.
ТЭН для печи, ТЭН для духовки и ТЭН для плиты подбирают не только по назначению: сравнивают размеры и маркировку старой детали. Для оборудования другой модели совместимость по одному названию не подтверждается.
- Запишите модель оборудования или приложите фото старого нагревателя.
- Сверьте положение ТЭН и способ его крепления в узле.
Размеры после гибки: измерьте и форму, и длину

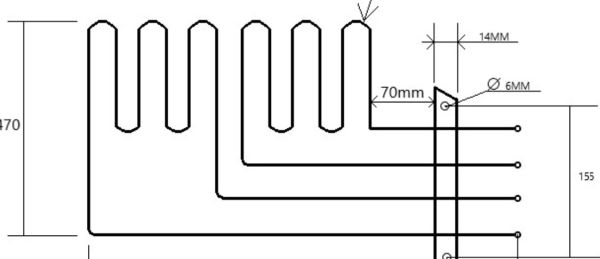

Для замены трубчатого электронагревателя нужна развёрнутая длина или длина и форма после гибки. Также укажите диаметр трубки, межосевое расстояние и тип крепления, если эти данные можно снять со старого изделия.
По чертежу, эскизу, образцу или маркировке старого ТЭН можно задать прямую, U-, M-, W-образную форму, спираль, скрепку или исполнение по эскизу. Не заменяйте замеры только фотографией.
- Снимите развёрнутую длину и диаметр трубки.
- Зафиксируйте форму после гибки и межосевое расстояние.
- Укажите крепление: штуцер с резьбой, гайка или фланец.
Данные для подбора: соберите их до расчёта
Если маркировка сохранилась, пришлите её целиком: она может быть выбита у вывода или на штуцере. Если маркировки нет, для задания пригодятся размеры, форма и параметры старого нагревателя.
Передайте данные по мощности и напряжению, среде и креплению. По заказу ТЭН изготавливают по чертежу, эскизу, образцу или маркировке.
- Маркировка или фото старого ТЭН.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение, рабочая среда.
- Тип крепления и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
В названии указана духовка промышленной плиты JEH-887A, но совпадение по модели само по себе не подтверждает взаимозаменяемость. Сверьте маркировку старого ТЭН, размеры, форму и крепление.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для задания можно использовать образец, чертёж или эскиз. Передайте длину, форму после гибки, диаметр трубки, мощность, напряжение и данные о креплении.
Можно ли установить этот ТЭН в воду или масло вместо воздуха?
По названию подтверждено назначение для духовки промышленной плиты. Для другой среды нужно отдельно задать условия работы и подобрать исполнение, не считая воздушный ТЭН подходящим автоматически.
Как проверить старый ТЭН перед заменой?
Для подбора снимите маркировку со старого ТЭН, измерьте длину и диаметр трубки, зафиксируйте форму и крепление. Также укажите мощность, напряжение и среду.
Что прислать для расчёта?
Маркировку или фото старого нагревателя, его размеры и форму после гибки, мощность и напряжение. Добавьте сведения о среде, креплении и модели оборудования.
Как подобрать замену для духовки, печи или сушильного шкафа?
Сравните старый ТЭН по маркировке, развёрнутой длине, форме после гибки, диаметру и креплению. Для сушильного шкафа или камеры также укажите, есть ли обдув.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
