Характеристики
| Тип | Воздушный |
|---|---|
| Назначение | Для стерилизатора |
| Мощность | 0,63 кВт |
| Напряжение | 110 В |
Расчёт по мощности и напряжению
| Расчётный ток | 5,7 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 19,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

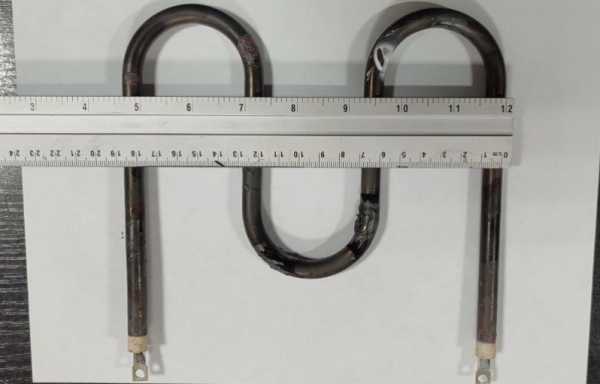

630 Вт и 110 В: параметры воздушного исполнения
В названии заданы назначение и электрические параметры: воздушный, для стерилизатора, 110 В и 630 Вт. Длина, диаметр трубки, форма и крепление там не указаны. Значит, эти размеры нельзя выводить из мощности или считать одинаковыми для всех нагревателей с таким названием.
- Среда - воздух. Нагреватель предназначен для воздушного объёма стерилизатора, а не для погружения в воду. При смене среды меняются условия отвода тепла от оболочки, поэтому требуются проверка исполнения и расчёт нагрузки.
- Мощность - 630 Вт, напряжение - 110 В. Для этого электрического варианта расчётный ток составляет 5,7 А, а сопротивление в рабочем режиме - 19,2 Ом.
- Назначение - стерилизатор. В сухожаровом шкафу элемент нагревает воздух в металлической камере; расположение и циркуляция воздуха зависят от устройства конкретной модели.
- Размеры и крепление не заданы названием. Перед подбором нужно определить форму нагревателя, его установочные размеры и способ фиксации в узле.
Какие исполнения можно задать для ТЭН 630 Вт
Исходные параметры этого воздушного ТЭН - 630 Вт и 110 В; остальные конструктивные решения можно указать отдельно при заказе.
- Для ТЭН 630 Вт, 110 В крепление согласуем с посадочным местом стерилизатора: можно задать штуцер с гайкой или фланец.
- Сейчас оболочка, форма и длина не указаны → по заказу выбираем материал оболочки, прямую или гнутую форму и размеры по заданию. Для воздушного исполнения геометрию соотносим с местом установки и условиями циркуляции воздуха.
- Сейчас указаны 630 Вт и 110 В → по заказу меняем мощность или напряжение, одновременно пересчитывая нагрузку на оболочку для нужной среды.
- Для подключения воздушного ТЭН 630 Вт на 110 В можно выбрать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции. Если нужна температурная защита этого нагревателя, по заказу предусматриваем встроенный термовыключатель или термостат.
Что показывают расчёты для других электрических вариантов
Для исходного исполнения 630 Вт на 110 В расчётный ток составляет 5,7 А, сопротивление в рабочем режиме - 19,2 Ом. Эти цифры относятся именно к указанному сочетанию мощности и напряжения. Если меняется один из параметров, требуется проверить электрическую часть и тепловую нагрузку.
При переходе на 0,9 кВт при 110 В расчётный ток составит 8,2 А. Если оставить длину такой же, как у исполнения 630 Вт, нагрузка на оболочку возрастёт в 1,43 раза. Поэтому для воздушного нагревателя сначала проверяют, допустима ли такая нагрузка для заданных размеров и режима движения воздуха, а не просто сохраняют прежнюю геометрию.
Вариант 0,3 кВт при 110 В имеет расчётный ток 2,7 А. При прежней длине нагрузка на оболочку составит 0,48 от исходной. Это уже другое тепловое исполнение: заказчику важно учитывать требуемый нагрев камеры, а не выбирать мощность только по совпадению напряжения с исходными 110 В.
Для мощности 0,63 кВт при напряжении 220 В расчётный ток равен 2,9 А, сопротивление спирали - 76,8 Ом. Чтобы получить это сочетание при сохранении габаритов исходного ТЭН 630 Вт, 110 В, электрическую спираль подбирают под новое напряжение. Совпадение размеров само по себе не подтверждает совместимость с конкретной моделью стерилизатора: отдельно сверяют посадку и подключение.
Как ТЭН 630 Вт работает в сухожаровом шкафу
В сухожаровых шкафах нагревательные элементы размещают внутри металлической камеры; в зависимости от модели применяют трубчатые или инфракрасные нагреватели. Например, CH-360T и WX-12C используют разные схемы нагрева, а в SM-360B встречается исполнение для сухожарового шкафа. Это примеры оборудования, а не подтверждение, что ТЭН 110 В, 630 Вт подходит к любой из этих моделей.
В шкафах ГП-20-СПУ и ГП-40-СПУ нагреватели расположены по периметру или на стенках камеры, а воздух перемещается вентилятором. По сведениям об оборудовании, сбой циркуляции из-за загрузки или перекрытия вентиляционных отверстий может привести к перегреву. Для стерилизаторов также описаны перегрев при неисправности механического термостата и окисление контактов при частых циклах.
- При выборе ТЭН 630 Вт для камеры учитывают, как движется воздух и не перекрывает ли загрузка его циркуляцию.
- При частых циклах нагрева осматривают состояние контактов и соединений, не приписывая причину отказа только мощности 630 Вт.
- Нагреватель для воздушной камеры нельзя считать заменой элемента водяного бойлера или парогенератора: это другая рабочая среда.
Почему воздушный ТЭН 110 В нельзя ставить в воду
Назначение этого изделия - нагрев воздуха, а его электрические параметры составляют 630 Вт и 110 В. В воде тепло от оболочки отводится иначе, чем в воздушной камере; следовательно, прежние мощность и размеры нельзя автоматически переносить на жидкую среду. Для водяного узла отдельно выбирают конструкцию и рассчитывают нагрузку, учитывая условия работы нагревателя. Название «тэн для печи» также не определяет пригодность этого исполнения: важны заданная среда и геометрия конкретного узла.
Какие данные нужны для воздушного ТЭН 630 Вт
Чтобы изготовить трубчатый электронагреватель для стерилизатора с исходными параметрами 110 В и 630 Вт, сообщите установочные размеры и условия работы в камере. Так можно определить конструкцию, не подменяя неизвестные параметры предположениями.
- Для повторения геометрии ТЭН 630 Вт, 110 В передайте его развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
- Для этой модели мощностью 630 Вт уточните режим воздуха в камере: он неподвижный или нагнетается обдувом. Это необходимо для проверки тепловой нагрузки.
- Задайте крепление и посадочные размеры: штуцер с резьбой, гайка или фланец, межосевое расстояние.
- Сообщите требуемый вариант подключения и подтвердите электрические параметры: в названии этого ТЭН указаны 110 В и 630 Вт.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 630 Вт на 110 В с другой резьбой или креплением?
Да. Для воздушного ТЭН на 110 В можно задать штуцер с гайкой или фланец; резьбу и посадочные размеры подбирают под узел стерилизатора.
Можно ли изменить выводы у ТЭН для стерилизатора на 630 Вт?
Да, можно выбрать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
Можно ли оставить размеры, но изменить мощность или напряжение?
Можно задать другой электрический вариант, но нужно пересчитать спираль и тепловую нагрузку. Например, для 0,63 кВт на 220 В расчётный ток составит 2,9 А, сопротивление спирали - 76,8 Ом.
Можно ли изготовить воздушный ТЭН 630 Вт без маркировки?
Да, если известны размеры, форма, диаметр трубки, крепление и подключение. Для исполнения 110 В, 630 Вт одного совпадения электрических параметров недостаточно, чтобы подтвердить посадку.
Можно ли поставить воздушный ТЭН 630 Вт в воду?
Нет, название задаёт воздушное исполнение. Для нагрева воды мощность 630 Вт и напряжение 110 В не подтверждают пригодность нагревателя: требуется отдельный подбор под жидкую среду.
Подойдёт ли этот ТЭН 110 В, 630 Вт к CH-360T или ГП-40-СПУ?
CH-360T и ГП-40-СПУ приведены как примеры сухожаровых шкафов, но совместимость с ТЭН 110 В, 630 Вт не подтверждена. Сверьте размеры, крепление и подключение конкретного узла.
