Характеристики

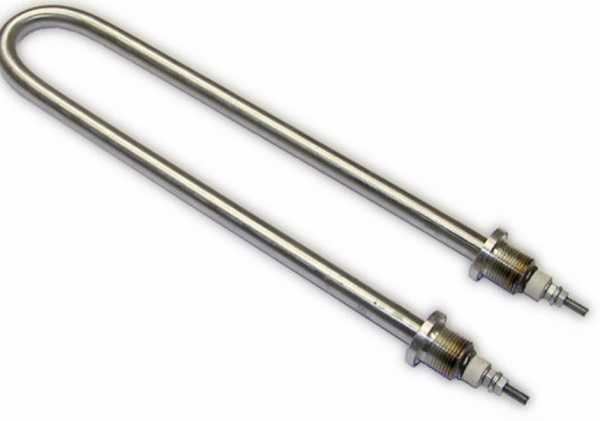

| Маркировка | 145 В13/2,2-К-220 |
|---|---|
| Развёрнутая длина | 1450 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,2 кВт |
| Напряжение | 220 В |
| Код среды | K: движущийся воздух |
| Форма по эскизу | Ф7 |
| Радиус гиба | R38,5 |
| Резьба штуцера | G1/2 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1320 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 22 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,08 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Ф7 и R38,5: параметры этого ТЭН
Маркировка связывает геометрию нагревателя с мощностью и средой: для повторения важно учитывать все параметры, а не только длину.
- 145 В13/2,2-К-220: мощность 2,2 кВт, напряжение 220 В, оболочка диаметром 13 мм; код K указывает на движущийся воздух.
- Развёрнутая длина составляет 1450 мм, форма по эскизу Ф7, радиус гиба R38,5. Штуцер G1/2 служит для крепления.
- Длина контактного стержня в заделке - 65 мм, код B.
- По расчёту по ГОСТ 13268-88 активная длина равна 1320 мм, расчётный ток - 10 А, сопротивление в рабочем режиме - 22 Ом.
- Удельная поверхностная мощность по активной длине - 4,08 Вт/см². Для движущегося воздуха предел составляет 3,5–6,5 Вт/см² в зависимости от скорости и температуры.
Как изменить гиб, крепление и выводы
В исходном исполнении заданы форма Ф7, R38,5, штуцер G1/2 и контактный стержень 65 мм. По заказу меняем исполнение с учётом старого ТЭН или эскиза.
- Сейчас штуцер G1/2 → можем сделать другую резьбу: метрическую или трубную из перечня исполнений, либо фланец под ваш бак.
- Сейчас контактный стержень длиной 65 мм, код B → по заказу делаем длину 40, 100, 125, 160, 250, 400 или 630 мм; на концах возможны резьбы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
- Сейчас оболочка из нержавеющей стали → для воздуха по заказу используем чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Сейчас мощность 2,2 кВт и напряжение 220 В → можем изготовить мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при тех же размерах пересчитываем ваттную нагрузку ТЭН под среду.
- Сейчас развёрнутая длина 1450 мм, форма Ф7 и радиус R38,5 → можем сделать прямую, U-, W-, M-, Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение или повторить эскиз; длину и радиус задаём по старому ТЭН или чертежу.
- Дополнительно к этому исполнению по заказу устанавливаем встроенный термовыключатель или термостат, а для воздуха с обдувом делаем оребрение.
Обдув влияет на нагрузку оболочки
У этого ТЭН код среды K означает движущийся воздух, а расчётная удельная поверхностная мощность составляет 4,08 Вт/см². Для неподвижного воздуха условия другие, поэтому одного совпадения формы Ф7 и мощности 2,2 кВт недостаточно.
- Для движущегося воздуха допустимая удельная мощность зависит от скорости потока и температуры.
- По ГОСТ 13268-88 для этой среды указан диапазон 3,5–6,5 Вт/см².
- При изменении обдува требуется заново оценить нагрузку на оболочку диаметром 13 мм.
- Если воздушному ТЭН нужен обдув, по заказу можно добавить оребрение.
- При подборе ТЭН для печи укажите фактическую среду и условия обдува, а не только требуемую мощность.
Что сверить перед повторением Ф7
Для повторения этого трубчатого электронагревателя сначала сверьте маркировку на старом ТЭН, если она сохранилась. Укажите, что геометрию нужно повторить: развёрнутая длина 1450 мм, форма Ф7 и радиус R38,5.
Если маркировки нет, приложите эскиз или образец и отдельно отметьте отличия от исполнения с резьбой G1/2 и стержнем 65 мм. ТЭН из нержавейки можно изготовить по образцу, эскизу или заданным параметрам.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Резьбу штуцера, тип крепления и межосевое расстояние, если оно важно для установки.
- Длину контактного стержня, нужные выводы, мощность, напряжение и среду: воздух неподвижный или с обдувом.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой штуцера или креплением?
Да. Вместо G1/2 по заказу можно выбрать другую резьбу из доступных исполнений или фланец под ваш бак.
Можно ли изменить выводы или длину контактного стержня?
Да. Для исходной длины 65 мм можно задать другое исполнение из доступных длин, резьбовые концы с гайками и шайбами или выводы проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение, сохранив размеры?
Да, но изменение мощности при тех же размерах меняет удельную нагрузку на оболочку. Её пересчитывают с учётом среды; для этого исполнения исходные значения - 2,2 кВт и 220 В.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Нужен образец или эскиз с развёрнутой длиной, формой после гибки, диаметром трубки, креплением и параметрами подключения.
Можно ли использовать этот ТЭН в другой среде?
В маркировке этого исполнения указан код K: движущийся воздух. Для другой среды нужно заново подобрать параметры и проверить удельную нагрузку.
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования совместимость не подтвердить. Сверьте маркировку старого ТЭН, размеры после гибки, штуцер G1/2, выводы, мощность и напряжение.
