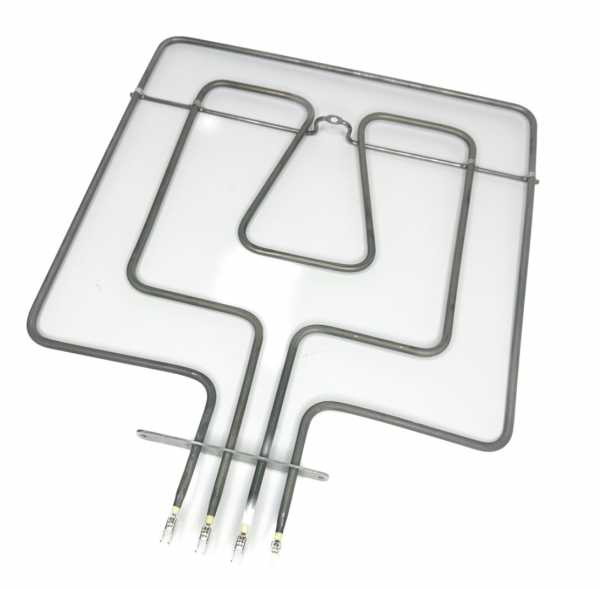

ТЭН для духовки Bosch, Siemens, верхний 2800 W 00776188, 776188

Характеристики

Что известно и что нужно уточнить

Что говорят обозначения верхнего ТЭН

Каталожное название задаёт несколько конкретных признаков: изделие предназначено для духовки Bosch, Siemens, установлено сверху, его мощность указана как 2800 W. Также приведены обозначения 00776188 и 776188. Этого достаточно для первичной сверки позиции, но не для воспроизведения всей конструкции. В частности, два номера не сообщают, как выполнен изгиб и где находятся точки крепления.

Трубчатый электронагреватель подбирают не по мощности отдельно от геометрии. Для верхнего ТЭН важно совместить рабочую часть с местом установки, а крепёж и выводы - с конструкцией духовки. В имеющихся данных эти размеры и детали отсутствуют, поэтому их нельзя считать известными по названию.

• В названии нет чертежа контура: не заданы форма изгиба, развёрнутая длина, длина после гибки и диаметр трубки.
• Не описан узел установки. Нельзя определить, есть ли у позиции штуцер с гайкой или фланец, и какие размеры крепления требуются.
• Указана мощность 2800 W, но напряжение не названо. Поэтому электрическое исполнение по одной мощности не восстановить.
• Не приведены тип и длина выводов: каталожная запись не сообщает, используются ли контактные стержни или провод.
• Материал оболочки и режим теплоотдачи в названии не указаны. Нельзя автоматически считать, что задано исполнение для воздуха или для воды.
• Если подбирают замену по обозначению 00776188 или 776188, сверяют и остальные параметры старого ТЭН: форму, размеры, питание, выводы, крепление и рабочую среду.

Варианты исполнения: расчёт для этого ТЭН

Что учитывать при изменении мощности 2800 W

Для верхнего ТЭН Bosch, Siemens в каталоге приведено значение 2800 W. Оно относится к этой позиции, но само по себе не задаёт напряжение, габариты и конструкцию подключения. Если для замены нужна другая мощность, её рассматривают вместе с размерами нагревательной части и заданным напряжением, а не как отдельную замену числа в маркировке.

Когда мощность меняют при сохранении размеров, меняется ваттная нагрузка ТЭН на оболочку. Поэтому вариант на 2800 W нельзя без расчёта переносить на другую среду или геометрию. Для заказного исполнения нагрузку оболочки пересчитывают под условия применения. Это важно и для воздушного ТЭН: воздушный поток, включая режим «движущийся воздух», влияет на условия работы оболочки.

Материал для исполнения на воздух выбирают по температуре оболочки: при умеренной температуре возможна чёрная сталь, при высокой - нержавеющая или жаропрочная сталь. В названии 00776188 и 776188 материал не указан, поэтому нельзя приписывать его исходной позиции. Если заказчику требуется другая мощность или напряжение, эти значения нужно задать вместе со средой и размерами, чтобы определить исполнение, а не ориентироваться только на исходные 2800 W.

Какие изменения задать для позиции 00776188

У верхнего ТЭН для духовки Bosch, Siemens известны мощность 2800 W и обозначения 00776188, 776188; остальные параметры заказного исполнения можно согласовать отдельно.

• У каталожной позиции не обозначен крепёж → для заказного варианта можно выбрать штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; выбор зависит от требуемого посадочного узла.
• У верхнего ТЭН 2800 W тип выводов в названии не указан → можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод проводом в термостойкой изоляции. Эти варианты относятся к заказному исполнению, а не к подтверждённой комплектации позиции 00776188.
• Материал оболочки в данных Bosch, Siemens не приведён → для воздушного исполнения можно выбрать чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой. Условие выбора - рабочая температура оболочки, а не обозначение нагревателя.
• Указанные для этого ТЭН 2800 W можно заменить заказной мощностью от 100 Вт; доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В. Если размеры остаются прежними, нагрузку оболочки пересчитывают под заданную среду.
• Для верхнего ТЭН форма не раскрыта → по заказу доступны прямое исполнение, U-, W-, M-, Г-образная форма, скрепка, кольцо, спираль или вариант по эскизу. В задании отдельно указывают длину, радиус гиба и межосевое расстояние.
• Для исполнения 2800 W можно дополнительно запросить встроенный термовыключатель или термостат; для воздуха с обдувом доступно оребрение. Эти элементы не указаны в каталожном названии и учитываются только при согласовании заказного варианта.

Где используют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в воздушных стерилизаторах, где сухим горячим воздухом обрабатывают металл, стекло и другие термостойкие материалы. В промышленных сушильных барабанах нагретый воздух проходит через вращающийся барабан с бельём после отжима. Это примеры оборудования, в котором используют воздушный нагрев; они не раскрывают геометрию верхнего ТЭН Bosch, Siemens мощностью 2800 W.

В инкубаторах воздух в корпусе перемешивается вентилятором, а лабораторные суховоздушные термостаты поддерживают режим для инкубации, культивирования и хранения проб. Подобные нагреватели применяют также для оттайки инея на теплообменнике промышленного осушителя и для горячей регенерации адсорбента в осушителях воздуха или газа. В каждой такой задаче среда и движение воздуха различаются, поэтому исполнение нагревателя выбирают под конкретный процесс. Само назначение «верхний ТЭН для духовки» и мощность 2800 W не подтверждают, что эта позиция предназначена для перечисленного оборудования.

Почему ТЭН для духовки нельзя ставить в воду

Каталожное изделие 00776188 или 776188 названо верхним ТЭН для духовки Bosch, Siemens и имеет мощность 2800 W; сведений о водяном исполнении нет. Воздушный ТЭН выбирают для условий теплоотдачи в воздух, а при переходе к воде требуется заново оценить нагрузку на оболочку и согласовать конструкцию. Одинаковое значение мощности не делает воздушное и водяное исполнение взаимозаменяемыми. Поэтому ТЭН для печи или духовки нельзя ставить в воду только по совпадению мощности либо внешнего вида: сначала нужно определить среду и подобрать параметры нагревателя.
