Воздушный ТЭН 4200 Вт

Характеристики

Тип	воздушный ТЭН
Рабочая среда	воздух
Мощность	4,2 кВт

4200 Вт для воздушного нагрева: что задано

В названии этого воздушного ТЭН указана мощность 4200 Вт. Это единственный числовой параметр изделия, поэтому по нему нельзя определить длину нагревательной части, диаметр трубки, рабочее напряжение или способ установки. Эти характеристики влияют на то, можно ли разместить нагреватель в конкретном корпусе и подключить его к имеющейся схеме. Форма тоже не задана: прямой элемент и гнутый элемент одинаковой мощности занимают разное пространство и требуют разных размеров посадочного места. Для печи, шкафа или другого воздушного оборудования нужно отдельно уточнить конфигурацию узла, в котором работает ТЭН. Режим воздуха также важен: неподвижный поток и поток с обдувом создают разные условия теплоотдачи. Если менять мощность при сохранении размеров, нагрузку на оболочку пересчитывают под заданную среду. Для товара на 4200 Вт в каталожном названии не указаны ни скорость потока, ни температура оболочки, поэтому приписывать ему конкретный режим работы нельзя.

Как задать исполнение воздушного ТЭН на 4200 Вт

Для заказа воздушного ТЭН мощностью 4200 Вт отдельно согласуют характеристики, которых нет в названии; ниже указаны доступные варианты исполнения.

Сейчас указана мощность 4200 Вт, а напряжение не задано → по заказу делаем ТЭН с требуемыми мощностью и напряжением. Если мощность меняется, но габариты остаются прежними, пересчитываем ваттную нагрузку ТЭН с учётом воздушной среды. Поэтому к заказу важно приложить не только желаемую мощность, но и условия работы нагревателя.
Сейчас способ крепления не указан → для исполнения на 4200 Вт можно заказать штуцер с гайкой или фланец. Резьбу штуцера выбирают под узел установки: доступны метрические и трубные варианты, в том числе М16х1,5, М22х1,5, G1/2 и G1. Если нужен фланец, необходимо сообщить его посадочные размеры и межосевое расстояние.
Для воздушного ТЭН на 4200 Вт тип и длина выводов не заданы → можем выполнить контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Укажите, где относительно корпуса оборудования должны располагаться контакты и какая длина холодной зоны нужна для подключения.
Сейчас материал оболочки не указан → по заказу доступны чёрная сталь, нержавеющая сталь, медь, жаропрочная сталь и другие варианты из перечня исполнения. Материал и покрытие задают при согласовании условий работы; возможны, например, цинковое или фторопластовое покрытие. Эти параметры не следует считать характеристиками базового ТЭН на 4200 Вт.

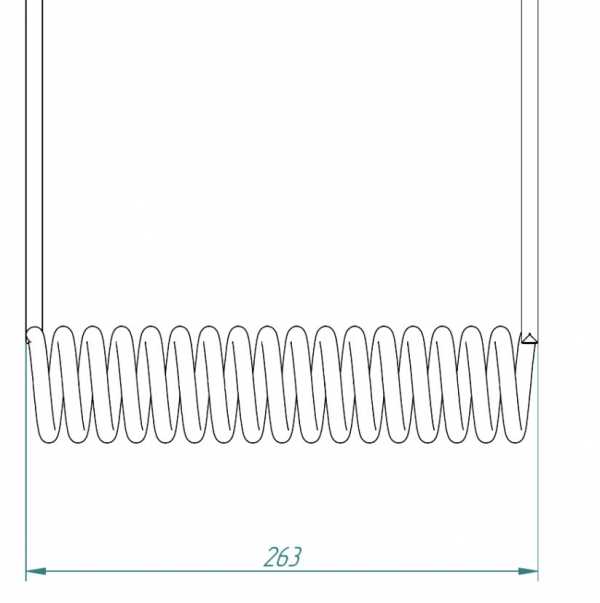

Сейчас форма и длина не заданы → для требуемой мощности можно заказать прямое исполнение, U-, W-, M-образную форму, спираль, скрепку, кольцо или вариант по эскизу. При гнутой конструкции согласуют развёрнутую длину, радиус гиба и межосевое расстояние, чтобы нагреватель разместился в заданном пространстве.
Сейчас наличие встроенной автоматики не указано → по заказу можем предусмотреть встроенный термовыключатель или термостат. Если такая функция нужна для воздушного ТЭН на 4200 Вт, укажите её вместе с требуемым вариантом подключения и расположением узла.

Почему воздушный ТЭН нельзя без проверки ставить в воду

В названии товара подтверждён нагрев воздуха, а не жидкости. Поэтому перед заменой воздушного ТЭН на 4200 Вт важно сверить среду работы: совпадения по мощности недостаточно.

Воздушное исполнение задано самим наименованием товара, но конкретный режим движения воздуха не указан. Нельзя автоматически считать этот ТЭН рассчитанным на неподвижный воздух или на поток с обдувом: для выбора нужны данные об установке и её режиме.
В обозначениях по ГОСТ 13268-88 буква O относится к нагреву в движущемся воздухе со скоростью не менее 6 м/с и температурой на оболочке до 450°C. В названии изделия маркировка с этой буквой отсутствует, поэтому данный режим не следует приписывать ТЭН на 4200 Вт.
Для воды требуется согласованное исполнение именно под эту среду. У каталожной позиции указано воздушное назначение, но не указаны материал оболочки, геометрия и конструкция крепления, которые позволили бы подтвердить применение в жидкости. По одной мощности такое решение не принимают.
При переходе на другую среду нельзя оставлять расчёт без проверки: при тех же размерах изменение мощности меняет нагрузку на оболочку. Для этого товара подтверждены 4200 Вт и воздушное назначение, остальные условия эксплуатации нужно сообщить при подборе.

Что уточнить для изготовления ТЭН на 4200 Вт

Для повторения воздушного ТЭН мощностью 4200 Вт нужны данные, которые не приведены в названии: геометрия, подключение и режим работы. Чем точнее указано отличие от требуемого исполнения, тем предметнее можно согласовать конструкцию.

Для воздушного ТЭН на 4200 Вт укажите занимаемое пространство: длину прямой части либо длину после гибки, форму элемента и диаметр трубки. Для гнутого исполнения добавьте радиус и межосевое расстояние, чтобы согласовать его размещение в корпусе печи или шкафа.
Укажите напряжение питания. Мощность 4200 Вт известна, но напряжение в названии отсутствует; без него нельзя определить, соответствует ли выбранное исполнение электрической схеме оборудования.
Опишите среду и режим работы: воздух неподвижный или с обдувом, а также особенности воздушного потока, если они известны. Не обозначайте изделие как рассчитанное на конкретную скорость или температуру оболочки, если таких данных нет.
Задайте тип крепления и его размеры: штуцер с гайкой или фланец, резьбу либо параметры посадочного места. Если установлен штуцер, сообщите его резьбу; для фланцевого соединения важны форма и межосевое расстояние.
Уточните выводы: контактный стержень с резьбой или провод в термостойкой изоляции. Если необходима определённая длина холодной зоны, укажите её отдельно для исполнения на 4200 Вт.
Приложите маркировку старого нагревателя, если она читается, и укажите модель оборудования или приложите фотографию узла установки. Эти данные помогают сопоставить форму и крепление, но сами по себе не подтверждают совместимость нового ТЭН с оборудованием.

Вопросы

Можно ли сделать воздушный ТЭН 4200 Вт с другой резьбой или креплением?

Да. Для исполнения на 4200 Вт можно заказать штуцер с гайкой или фланец; резьбу и размеры крепления согласуют с посадочным местом оборудования.

Можно ли изменить выводы или длину контактного стержня у ТЭН на 4200 Вт?

Да. Для ТЭН мощностью 4200 Вт доступны контактный стержень с резьбой М4, М5 или М6 и выводы проводом в термостойкой изоляции. Укажите нужный вариант и длину холодной зоны.

Можно ли заказать для воздушного ТЭН 4200 Вт другое напряжение или мощность?

Да. Для исполнения на 4200 Вт можно задать другое напряжение и мощность; при изменении мощности и сохранении размеров пересчитывают нагрузку на оболочку под воздушную среду.

Можно ли изготовить ТЭН на 4200 Вт по старому образцу без маркировки?

Да. Для подбора понадобятся размеры, форма, напряжение, способ крепления и описание воздушного режима. В исходном названии подтверждены только воздушное исполнение и мощность 4200 Вт.

Можно ли поставить воздушный ТЭН мощностью 4200 Вт в воду?

Название указывает на воздушное исполнение, но не подтверждает применение в воде. Для другой среды требуется отдельно согласовать конструкцию и расчёт нагрузки.

Подойдёт ли ТЭН 4200 Вт к моей печи или шкафу?

По одной мощности 4200 Вт совместимость не определить: у товара не указаны размеры, форма, напряжение и крепление. Для подбора сообщите модель оборудования и параметры установленного нагревателя.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
