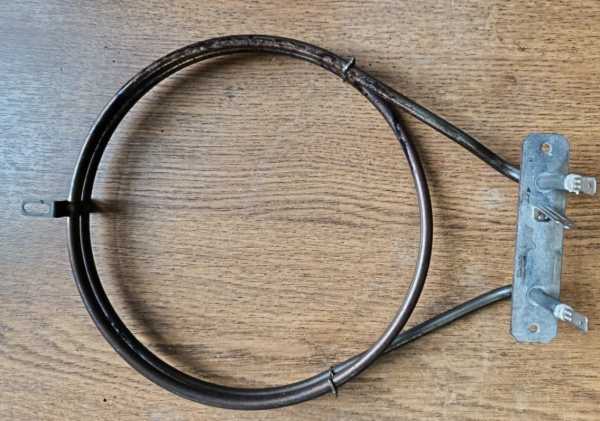

ТЭН воздушный для духовки, 2000 Вт, 230 В

Характеристики

Что известно и что нужно уточнить

Что известно о ТЭН 2000 Вт и чего не хватает

Каталожное название задаёт исходные параметры: воздушный ТЭН для духовки, 2000 Вт, 230 В. По ним известны назначение, мощность и напряжение, но не конструкция для установки в конкретную печь. Трубчатый электронагреватель должен повторять нужную геометрию и подходить к месту подключения: этих данных в названии нет.

• Не приведены развёрнутая длина и диаметр трубки. Без них нельзя определить габариты нагревателя и положение нагреваемых участков внутри духовки.
• Не указаны форма и размеры после гибки. Для установки важны конфигурация трубки, радиус гиба и расположение её частей относительно друг друга.
• Не задано крепление: в каталожном названии нет данных о штуцере, резьбе, фланце или межосевом расстоянии.
• Не описаны выводы и длина контактного стержня. Эти параметры должны соответствовать электрическому подключению печи.
• Не назван материал оболочки и не уточнено движение воздуха около неё. Для выбора исполнения нужны сведения о среде и температуре оболочки.

Варианты исполнения: расчёт для этого ТЭН

2000 Вт при 230 В: оболочку подбирают по режиму

Для этого воздушного ТЭН исходное сочетание задано: 2000 Вт и 230 В. Если печи требуется другое электрическое исполнение, можно изменить мощность или напряжение. При сохранении размеров трубки изменение мощности меняет удельную нагрузку на оболочку, поэтому её пересчитывают с учётом воздуха и конструкции нагревателя.

Для воздушного исполнения материал оболочки выбирают по её рабочей температуре. При умеренной температуре предусмотрена чёрная сталь, при высокой - нержавеющая или жаропрочная сталь. В названии ТЭН для духовки температура оболочки не указана, поэтому по значениям 2000 Вт и 230 В нельзя определить материал.

При подборе важно учесть, неподвижен воздух в духовке или движется вдоль трубки. От режима зависит теплоотдача и допустимая ваттная нагрузка ТЭН. В классификации по ГОСТ 13268-88 обозначение S относится к нагреву в неподвижной газовой среде при температуре оболочки до 450°C; обозначения O и K описывают движущийся воздух со скоростью не менее 6 м/с при температуре оболочки до 450°C и выше 450°C соответственно. Это условия классификации, а не маркировка данного изделия: в названии приведены только 2000 Вт и 230 В.

Как изменить воздушный ТЭН на 2000 Вт, 230 В

В исходном названии для духовки зафиксированы 2000 Вт и 230 В. Остальные параметры исполнения можно согласовать под конструкцию печи и воздушный режим:

• Если для печи нужна другая электрическая нагрузка, вместо исходных 2000 Вт и 230 В по заказу задают мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При тех же размерах изменение мощности пересчитывают под воздушную среду.
• Для каталожного ТЭН крепление не указано. На замену можно заказать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; предусмотрено также крепление на фланце.
• Материал оболочки нагревателя мощностью 2000 Вт и напряжением 230 В в названии не определён. Для воздуха по заказу выбирают чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
• Форма и длина каталожного ТЭН не приведены. Для духовки можно запросить прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль либо оребрённую форму; также возможно исполнение по эскизу.
• В названии не описано подключение нагревателя на 2000 Вт, 230 В. По заказу делают контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Если для управления нагревом в духовке нужны дополнительные элементы, по заказу предусмотрены встроенный термовыключатель или термостат; для воздушного потока можно выбрать оребрение.

Где применяют подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в канальных электронагревателях приточной вентиляции: они подогревают воздух в системах промышленных зданий и цехов, а также доводят температуру в отдельных помещениях. В таких установках воздух движется принудительно, и этот режим нужно учитывать при подборе оболочки и нагрузки. Подобные нагреватели используют и в сушильных барабанах промышленных прачечных, где вентилятор прогоняет горячий воздух через вращающийся барабан с бельём.

Такой тип нагревателя ставят в термоусадочные туннели для обдува упаковки горячим воздухом и в камеры полимеризации порошковой краски с теплоизолированным объёмом. Подобные ТЭН применяют также в лабораторных суховоздушных термостатах для работы с биопробами и проведения исследований, а ещё в сухожаровых шкафах для стерилизации инструмента. Это примеры применения воздушных нагревателей; они не задают геометрию, крепление или электрическую совместимость ТЭН для духовки мощностью 2000 Вт и напряжением 230 В.

Неподвижный воздух и обдув: разная нагрузка

Для ТЭН мощностью 2000 Вт и напряжением 230 В режим воздуха важен не меньше, чем место установки. В духовке без принудительного потока тепло от оболочки отводится иначе, чем в печи с обдувом. Поэтому одного совпадения электрических параметров недостаточно, чтобы считать исполнение одинаково подходящим для обоих режимов.

В обозначениях по ГОСТ 13268-88 буква S применяется для нагрева в неподвижной газовой среде при температуре оболочки до 450°C. Для движущегося воздуха со скоростью не менее 6 м/с буква O указывает на температуру оболочки до 450°C, а K - свыше 450°C. Эти условия помогают различать режимы воздушного нагрева, но не описывают конкретный ТЭН для духовки: в его названии нет ни буквенного обозначения, ни температуры оболочки. Поэтому выражение «ТЭН 450 градусов» нельзя использовать как характеристику изделия на 2000 Вт и 230 В.

• Для неподвижного воздуха при выборе исполнения учитывают отсутствие принудительного потока около оболочки.
• Если в духовке предусмотрен обдув, для расчёта указывают движущийся воздух и скорость потока: от них зависят условия теплоотдачи.
• При изменении воздушного режима пересчитывают сочетание мощности, размеров и материала оболочки; значения 2000 Вт и 230 В сами по себе этого не определяют.
