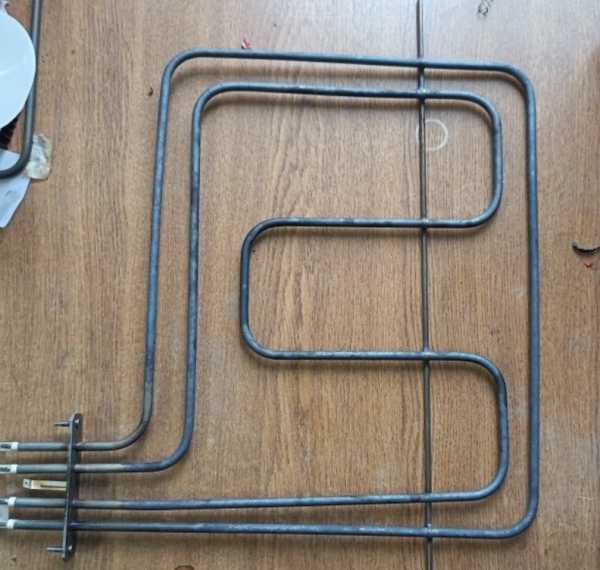

ТЭН воздушный для духовки, мощность 1500, напряжение 230

Характеристики

Что известно и что нужно уточнить

Что задано, а что нужно для повторения изгиба

Этот ТЭН для печи обозначен как воздушный нагреватель для духовки. В каталоге приведены мощность 1500 и напряжение 230, но не описан контур трубки: неизвестно, прямая она или гнутая, сколько у неё участков и где расположены выводы. Поэтому по названию можно определить электрические параметры и назначение, но не форму детали для установки на прежнее место.

• Развёрнутая длина трубки: она описывает длину самого контура, а не только габарит уже согнутого воздушного ТЭН.
• Диаметр трубки: это значение для исполнения мощностью 1500 и напряжением 230 в каталоге отсутствует.
• Форма и последовательность изгибов: например, прямая, U-, W-, M- или Г-образная; для повторения важно показать, где заканчивается прямой участок и начинается поворот.
• Расположение крепления и выводов: в названии ТЭН для духовки не указаны ни штуцер, ни фланец, ни расстояние между точками крепления.
• Условия работы: указано воздушное назначение, но не уточнено, неподвижен ли воздух или проходит обдув.

Варианты исполнения: расчёт для этого ТЭН

Как форма соотносится с параметрами 1500 и 230

Мощность 1500 и напряжение 230 - исходные параметры этого трубчатого электронагревателя. Для замены установленной детали их нужно рассматривать вместе с геометрией: совпадение электрических значений не говорит, поместится ли нагреватель в корпусе духовки и совпадут ли точки крепления. Если важна именно замена, форма старого ТЭН становится отдельной частью задания, а не следствием мощности или напряжения.

Для воспроизведения изгиба полезно зафиксировать развёрнутую длину, диаметр трубки, прямые участки, места поворотов и межосевое расстояние. Так можно отличить близкие по внешнему габариту контуры, у которых по-разному расположена нагревательная часть. Эскиз для воздушного ТЭН мощностью 1500 и напряжением 230 должен показывать не только общий силуэт, но и взаимное положение контактов и крепления.

Если старый гладкий ТЭН деформирован, внешний контур может не совпадать с исходной геометрией. Тогда полезно указать форму до установки по сохранившимся участкам или приложить эскиз с размерами. По заказу выполняем прямую форму, U, W, M, Г-образный вариант, скрепку, кольцо, спираль, оребрённое исполнение или контур по эскизу. Эти варианты позволяют задать геометрию, но сами по себе не меняют указанные в каталоге мощность 1500 и напряжение 230.

Материал оболочки также не указан среди параметров этого ТЭН для духовки. Для воздушного исполнения по заказу выбирают чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой. Следовательно, одной формы изгиба недостаточно для задания исполнения: материал согласуют с температурными условиями, не приписывая конкретному товару неуказанную марку стали.

Какие изменения доступны для этого ТЭН

У этого воздушного ТЭН для духовки в названии зафиксированы мощность 1500 и напряжение 230; ниже перечислены варианты, которые можно согласовать для его крепления, выводов и формы.

• Сейчас для исполнения 1500, 230 тип крепления не обозначен → по заказу делаем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также возможно крепление на фланце.
• Для ТЭН мощностью 1500 и напряжением 230 тип контактов в каталоге не задан → по заказу выбираем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Для воздушного исполнения с параметрами 1500 и 230 материал оболочки не указан → по заказу используем чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
• В каталоге для этого ТЭН заданы 1500 и 230 → по заказу можем задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при этом размеры остаются прежними, удельную нагрузку оболочки пересчитываем под воздушную среду.
• Форма и длина нагревателя 1500, 230 в названии отсутствуют → по заказу задаём прямой, U-, W-, M-, Г-образный, кольцевой, спиральный, оребрённый контур, форму «скрепка» или вариант по эскизу, включая длину, радиус гиба и межосевое расстояние.
• Для этой позиции термовыключатель, термостат и оребрение не заявлены. По заказу можем добавить встроенный термовыключатель или термостат; оребрение доступно для воздушного ТЭН, работающего с обдувом.

Где используют нагреватели такого типа

Подобные трубчатые электронагреватели применяют в духовках и печах для нагрева воздуха внутри рабочей камеры. Это назначение соответствует типу рассматриваемого ТЭН, однако мощность 1500 и напряжение 230 не определяют геометрию конкретной камеры. Если повторяют установленную деталь, важны форма её трубки, длина и крепление: именно они показывают, как контур проходит внутри оборудования.

Подобные воздушные ТЭН применяют в бытовых и фермерских инкубаторах для прогрева воздуха камеры, в сухожаровых шкафах ГП-20/40/80 СПУ для стерилизации металла, стекла, фарфора, фаянса и термостойких материалов, а также в канальных электронагревателях приточной вентиляции для подогрева приточного воздуха. В аэрогриле нагреватель работает с интенсивно циркулирующим горячим воздухом; в обогревателях кабины крана, экскаватора и бульдозера воздушный нагрев используют для обогрева кабины и предотвращения обледенения стёкол. Это примеры применения подобного типа нагревателей, а не подтверждение совместимости товара мощностью 1500 и напряжением 230 с конкретной моделью.

Почему ТЭН для духовки нельзя выбирать для воды

В названии этот товар определён как воздушный ТЭН для духовки, с мощностью 1500 и напряжением 230. Эти параметры не подтверждают исполнение для погружения в воду: в карточке не указаны ни такое назначение, ни соответствующие конструктивные параметры. Нельзя сделать вывод о пригодности для воды только по внешнему виду трубки или совпадению электрических значений.

Для воздушного нагрева материал оболочки выбирают по температуре оболочки: при умеренной температуре применяют чёрную сталь, при высокой - нержавеющую или жаропрочную. Это варианты для воздушного исполнения, а не утверждение о пригодности любой из этих оболочек для воды. Если назначение меняется, нужно отдельно задать среду и согласовать конструкцию; мощность 1500 и напряжение 230 сами по себе такой выбор не определяют.

• В карточке заявлен воздушный нагрев для духовки; нагрев воды не указан.
• Значения 1500 и 230 не задают материал оболочки и допустимую среду.
• При смене среды требуется согласовать исполнение и пересчитать удельную нагрузку оболочки под новые условия.
