Характеристики
| Маркировка | 200 А10/4,0 S400 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 4 кВт |
| Напряжение | 400 В |
| Код среды | S: неподвижный воздух и газы до 450 °C |
| Форма по эскизу | Ф4 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1920 мм |
|---|---|
| Расчётный ток | 10 А |
| Расчётное сопротивление в рабочем режиме | 40 Ом |
| Удельная поверхностная мощность (по активной длине) | 6,63 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 2,2 Вт/см² |
| Запас до предела ГОСТ | расчёт выше предела: уточним у заказчика среду и режим |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

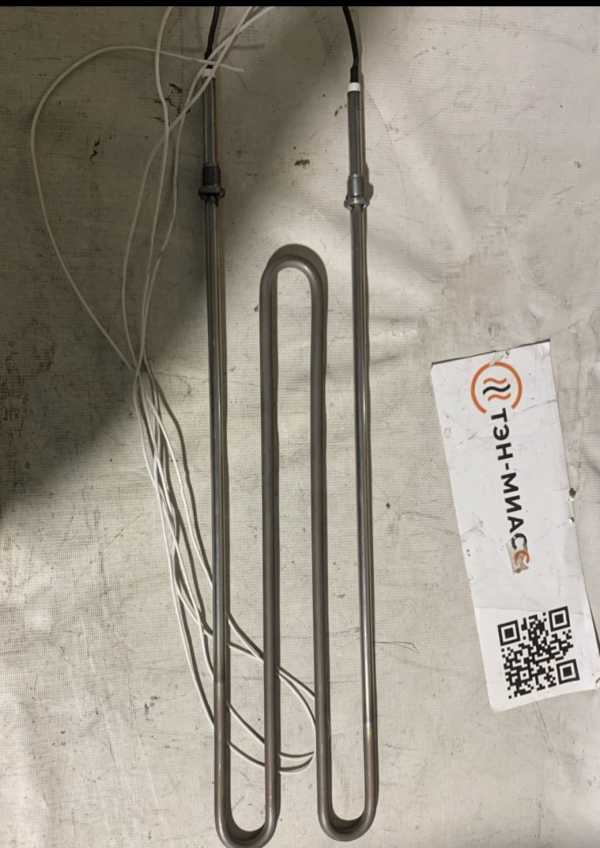

Как читать маркировку ТЭН 200 А10/4,0 S400 Ф4
Маркировка задаёт исполнение: развёрнутая длина 2000 мм, оболочка диаметром 10 мм, мощность 4 кВт и напряжение 400 В. Контактный стержень в заделке длиной 40 мм обозначен кодом A; форма Ф4 выполняется по эскизу. Буква S указывает на неподвижный воздух и газы до 450 °C. Эти параметры описывают конкретный воздушный ТЭН, а не универсальный нагреватель для любой среды.
- В обозначении 200 А10/4,0 S400 число 200 соответствует развёрнутой длине в сантиметрах, A - длине стержня 40 мм, 10 - диаметру оболочки в миллиметрах, 4,0 - мощности в киловаттах, S - среде, 400 - напряжению в вольтах.
- Расчётная активная длина составляет 1920 мм: из развёрнутых 2000 мм вычитаются две холодные зоны. Для исполнения 4 кВт, 400 В расчётный ток равен 10 А, сопротивление в рабочем режиме - 40 Ом.
- Для активной длины 1920 мм удельная поверхностная мощность составляет 6,63 Вт/см². Расчётный предел для указанной среды по ГОСТ 13268-88 - 2,2 Вт/см², то есть нагрузка исходного исполнения выше этого значения.
- Расчёт для указанной среды по ГОСТ 13268-88 ориентируется на углеродистую сталь; оболочка этого товара: нержавеющая сталь. Рабочий режим и среду следует уточнять у заказчика вместе с материалом.
Какие параметры исполнения Ф4 можно изменить
Исходная конфигурация - мощность 4 кВт, напряжение 400 В, оболочка 10 мм, длина 2000 мм, форма Ф4 и контактный стержень длиной 40 мм. По заказу меняем отдельные параметры, учитывая, как они повлияют на подключение и тепловую нагрузку именно этого нагревателя.
- Крепление в названии не задано, тогда как форма обозначена Ф4. По заказу можем добавить штуцер с гайкой или фланец; для выбора нужны тип крепления и его монтажные размеры.
- В текущем исполнении стержень в заделке имеет длину 40 мм, код A. По заказу меняем его длину; также можно выбрать резьбовые выводы или провод в термостойкой изоляции.
- Для воздуха каталог указывает нержавеющую сталь. По заказу для этого ТЭН доступны чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой температуре.
- Вместо исходных 4 кВт и 400 В можно задать другие мощность и напряжение. Для длины 2000 мм и диаметра 10 мм проверяем, как новая мощность меняет удельную нагрузку в указанной среде.
- Форма Ф4 и длина 2000 мм могут быть изменены по эскизу. Для исполнения этого ТЭН также можно задать термовыключатель, термостат или оребрение, если оно нужно для воздуха с обдувом.
Расчётные варианты для длины 2000 мм
При мощности 5 кВт на той же длине 2000 мм удельная нагрузка составит 8,29 Вт/см². Для неподвижного воздуха и газов предел по ГОСТ 13268-88 равен 2,2 Вт/см², поэтому расчётный вариант превышает его. Для такой мощности нужна большая длина или другая среда.
При мощности 3 кВт на длине 2000 мм нагрузка будет 4,97 Вт/см². Это также выше предела 2,2 Вт/см² для указанной среды. Таким образом, снижение мощности с 4 до 3 кВт не устраняет превышение в расчёте для кода S; до выбора исполнения нужно уточнить среду и режим.
Изменение длины контактного стержня с 40 мм, код A, на 65 мм, код B, при той же развёрнутой длине 2000 мм уменьшает активную часть до 1870 мм. Расчётная удельная нагрузка становится 6,81 Вт/см². Этот вариант меняет не только длину подключения, но и активную длину нагревателя, поэтому его нужно оценивать с учётом среды.
Для варианта 4 кВт на 220 В спираль пересчитывается под новое напряжение: расчётный ток составит 18,2 А, сопротивление спирали - 12,1 Ом. Габаритные размеры при таком изменении остаются прежними. Все приведённые расчёты относятся к вариантам этого ТЭН; выбранное крепление, среду и рабочий режим следует учитывать отдельно.
Как ТЭН с формой Ф4 работает в термоусадочном тоннеле
В термоусадочных туннелях трубчатые нагреватели устанавливают в камере над и под конвейером; в некоторых термоупаковочных моделях элементы проходят по периметру рабочей камеры. Такие ТЭН встречаются в оборудовании 5540, SMIPACK T452, Foodatlas BS-260 и Zonesun ZS-BS260. Это примеры оборудования с нагревом воздуха, а не подтверждение совместимости ТЭН 200 А10/4,0 S400 Ф4: при подборе сопоставляют его длину 2000 мм, диаметр оболочки 10 мм, форму, напряжение 400 В и крепление. Среди причин отказа нагревателей в тоннелях источники указывают перегрев при остановке конвейера с включённым нагревом и попадание расплавленной плёнки на элемент. В термоупаковочных конструкциях плёнка при перегреве или застревании упаковки может прожечь защитную трубку; непрерывная работа на максимальной температуре ускоряет износ. Обозначение «тэн для печи» не заменяет проверку условий: маркировка этого исполнения указывает на неподвижный воздух и газы до 450 °C.
Почему воздушный ТЭН нельзя ставить в воду
Для ТЭН 200 А10/4,0 S400 среда задана кодом S: неподвижный воздух и газы до 450 °C. Вода к этому исполнению не относится, поэтому нельзя выбирать нагреватель мощностью 4 кВт и напряжением 400 В для водяной ванны только по совпадению размеров. Для воды требуется отдельный подбор под теплоотвод и условия работы.
Не следует автоматически считать этот воздушный ТЭН подходящим и для потока с обдувом: обозначение S относится к неподвижной среде. Для нагрева приточного воздуха нужно учитывать фактический режим и нагрузку на оболочку. Материал из каталожного названия сам по себе не меняет назначение ТЭН по среде.
- Проверьте среду: в маркировке 200 А10/4,0 S400 указаны неподвижный воздух и газы, а не вода.
- Учитывайте исходный расчёт: при активной длине 1920 мм нагрузка составляет 6,63 Вт/см², тогда как предел для этой среды по ГОСТ 13268-88 - 2,2 Вт/см².
- Для воды или воздуха с обдувом уточните исполнение и режим отдельно; расчёт для неподвижной среды нельзя переносить без проверки.
Что проверить перед заказом исполнения Ф4
Чтобы подобрать исполнение именно для ТЭН 200 А10/4,0 S400 Ф4, проверьте геометрию, электрические параметры, среду и подключение. Совпадение одной формы ещё не означает, что остальные параметры подойдут.
- Сверьте развёрнутую длину 2000 мм, диаметр оболочки 10 мм и форму Ф4. Если нужна другая конфигурация, укажите форму и размеры по эскизу.
- Подтвердите мощность 4 кВт и напряжение 400 В. Для других значений потребуется проверить расчётную нагрузку и электрические параметры.
- Уточните среду и режим: неподвижный воздух или газ, воздух с обдувом либо другая среда. В маркировке S для этого исполнения указаны неподвижный воздух и газы до 450 °C.
- Для подключения укажите длину стержня и тип выводов: в исходном исполнении стержень в заделке 40 мм, код A. Отдельно задайте штуцер с гайкой или фланец и требуемые монтажные размеры.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 200 А10/4,0 S400 Ф4 с другой резьбой штуцера или креплением?
Да. Для исполнения длиной 2000 мм и диаметром оболочки 10 мм по заказу можно предусмотреть штуцер с гайкой или фланец. Укажите тип крепления и монтажные размеры.
Можно ли изменить выводы или длину контактного стержня?
Да. В маркировке 200 А10/4,0 S400 код A означает стержень длиной 40 мм. По заказу можно задать другую длину стержня или вариант выводов.
Можно ли изменить мощность или напряжение при длине 2000 мм?
Да, но параметры нужно пересчитать. Для примера, при 4 кВт и 220 В расчёт даёт ток 18,2 А и сопротивление спирали 12,1 Ом.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, если известны параметры исполнения: длина 2000 мм, оболочка 10 мм, форма, мощность, напряжение, среда и крепление. ТЭН по маркировке 200 А10/4,0 S400 Ф4 дополнительно позволяет сверить код стержня и назначение по среде.
Можно ли использовать ТЭН 200 А10/4,0 S400 в другой среде?
Маркировка S задаёт неподвижный воздух и газы до 450 °C, не воду. Для исходных 4 кВт и активной длины 1920 мм расчётная нагрузка равна 6,63 Вт/см², поэтому другую среду нужно оценивать отдельно.
Подойдёт ли ТЭН 200 А10/4,0 S400 Ф4 к моему оборудованию?
Совпадение модели оборудования не подтверждает совместимость. Сравните длину 2000 мм, диаметр 10 мм, форму Ф4, мощность 4 кВт, напряжение 400 В и крепление.
