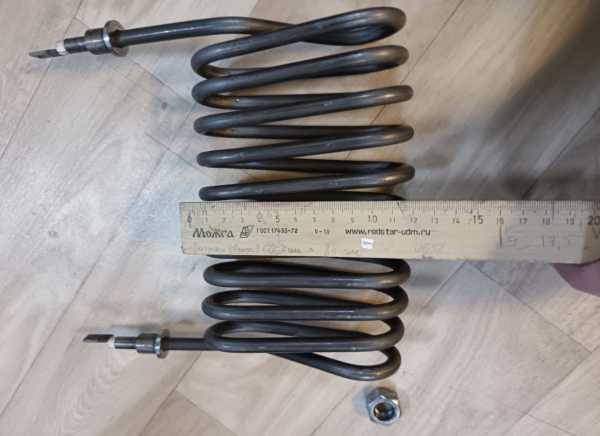

Характеристики
| Тип | ТЭН для термокамеры |
|---|---|
| Модель в названии | PSS KWU-4E |
| Резьба | М141,75 |
| Мощность | 4 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 10,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 36,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что задают 4 кВт, 380 В и резьба М141,75
Каталожное исполнение обозначено как ТЭН для термокамеры PSS KWU-4E. Из названия известны мощность 4 кВт, напряжение 380 В и резьба М141,75. Это исходные ориентиры для подбора, но не полное описание конструкции: длина, форма, диаметр трубки и материал оболочки в названии не указаны. Поэтому совпадения только по мощности и резьбе недостаточно, чтобы подтвердить, что нагреватель встанет на место старого.
Для исполнения 4 кВт на 380 В расчётный ток составляет 10,5 А, расчётное сопротивление в рабочем режиме - 36,1 Ом. Эти данные относятся к электрической части именно этого варианта. Если изменить мощность или напряжение, изменятся расчётные электрические параметры; при изменении длины или условий теплоотдачи отдельно проверяют нагрузку на оболочку. Термин «воздушный тэн» описывает общее назначение, но не подтверждает совпадение конкретной формы, размеров и режима.
- PSS KWU-4E - обозначение, приведённое в названии товара; оно не доказывает совместимость с любым оборудованием.
- 4 кВт и 380 В - параметры исходного исполнения, которые сверяют с маркировкой старого нагревателя и требованиями установки.
- М141,75 - указанная резьба; перед заказом нужно подтвердить совпадение посадочного места и способа крепления.
Какие исполнения можно заказать для ТЭН с резьбой М141,75
Для исходного ТЭН на 4 кВт и 380 В можно согласовать конструктивные изменения. Их подбирают с учётом резьбы, геометрии и режима работы, а не считают автоматически взаимозаменяемыми.
- В названии указана резьба М141,75 → по заказу можем выполнить штуцер с гайкой или фланцевое крепление; тип и размер крепления задают по посадочному месту.
- Материал оболочки в названии не задан → по заказу можем изготовить оболочку из чёрной стали, нержавеющей стали или меди. Для варианта на 4 кВт укажите среду и требуемый режим нагрева, чтобы согласовать материал исполнения.
- Для исходного варианта указаны 4 кВт и 380 В → по заказу можем изменить мощность или напряжение. Для выбранных значений отдельно рассчитываем нагрузку на оболочку по заданным размерам и среде.
- Форма и длина в названии не приведены → по заказу можем сделать прямой, U-, M-, W-образный вариант или выполнить форму по эскизу. Для ТЭН на 4 кВт и 380 В укажите развёрнутую длину, радиус гиба и межосевое расстояние, если они отличаются от исходного исполнения.
- Тип выводов в названии не обозначен → для ТЭН на 4 кВт, 380 В и резьбе М141,75 можно заказать контактные стержни с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции. Укажите требуемую конструкцию выводной части.
- Для исполнения на 4 кВт можно также заказать встроенный термовыключатель или термостат.
Что покажут расчётные варианты 2, 6 и 4 кВт
Базовая точка сравнения - ТЭН на 4 кВт и 380 В: расчётный ток 10,5 А, сопротивление в рабочем режиме 36,1 Ом. Эти значения можно сопоставить с электрическими параметрами старого нагревателя. Они не определяют его длину, конфигурацию или посадку с резьбой М141,75, поэтому геометрию проверяют отдельно. Если меняется только электрическое исполнение, важно не считать сохранение крепления подтверждением полной взаимозаменяемости.
Для варианта 2 кВт на 380 В расчётный ток составляет 5,3 А. При сравнении с исходными 4 кВт нагрузка на оболочку при прежней длине будет в 0,5 раза от исходной. Это изменение не связано с резьбой М141,75: совпавшее крепление не отвечает на вопрос, подходит ли такая мощность для нужного теплообмена. До заказа длину нагревательной части проверяют для фактической среды и режима работы.
Для варианта 6 кВт на 380 В расчётный ток составляет 15,8 А. При прежней длине нагрузка на оболочку будет в 1,5 раза от исходной. Поэтому для перехода с каталожных 4 кВт на 6 кВт нужно оценить теплоотдачу и заданные условия нагрева, даже если в установке остаётся питание 380 В. Совпадение резьбы М141,75 само по себе не подтверждает, что длина и режим подходят для увеличенной мощности.
Отдельно рассчитан вариант 4 кВт на 220 В вместо 380 В: ток составляет 18,2 А, сопротивление спирали - 12,1 Ом. В этом варианте размеры остаются, но спираль пересчитывается под другое напряжение. Значит, сохранение внешней геометрии и мощности 4 кВт не делает исполнение электрически одинаковым с вариантом на 380 В. Перед заказом нужно подтвердить требуемое напряжение и соответствие подключения оборудования.
При выборе изменения укажите, что необходимо сохранить в первую очередь: резьбу М141,75, геометрию, мощность 4 кВт или напряжение 380 В. Для варианта 2 кВт расчёт показывает снижение нагрузки на оболочку, для 6 кВт - её увеличение, а для 4 кВт на 220 В - необходимость пересчёта спирали при сохранении размеров. Эти расчёты помогают сравнить варианты до согласования конкретного исполнения, но не заменяют проверку длины под среду.
Если исходные размеры неизвестны, их нельзя выводить из значения мощности или резьбы. Для заказа трубчатого электронагревателя на замену отдельно передают геометрию и условия установки. Так можно обсуждать изменение конкретных параметров ТЭН PSS KWU-4E, а не ориентироваться только на обозначение модели.
Неподвижный воздух или обдув для ТЭН на 4 кВт
Для исходного ТЭН PSS KWU-4E на 4 кВт и 380 В при заказе укажите, будет ли воздух неподвижным или с обдувом. Длину нагревательной части проверяют под заданную среду: переносить оценку нагрузки на оболочку с одного режима на другой без проверки нельзя. Если этот воздушный тэн рассматривают для калорифера электрического или нагрева приточного воздуха, укажите наличие и условия потока. Само название модели не сообщает, как организована теплоотдача, и не задаёт форму или размеры изделия.
Что сверить для замены ТЭН на 4 кВт
Для подбора замены исполнения PSS KWU-4E на 4 кВт и 380 В подготовьте сведения о старом нагревателе и месте установки. В названии товара указана резьба М141,75, но длина, форма и диаметр трубки не заданы. Если нужен тэн для печи или термокамеры, эти параметры следует передать отдельно, не выводя их из мощности.
- Передайте читаемую маркировку старого ТЭН, если она есть, и отдельно отметьте отличие от PSS KWU-4E, 4 кВт, 380 В.
- Укажите развёрнутую длину либо длину после гибки, форму и диаметр трубки; эти размеры не приведены в названии товара.
- Подтвердите требуемую мощность и напряжение: в каталожном названии указаны 4 кВт и 380 В.
- Опишите среду нагрева: неподвижный воздух, воздух с обдувом, вода или масло.
- Уточните тип крепления и фактическую резьбу; в названии этого исполнения указана М141,75.
- Приложите модель оборудования или фотографию старого нагревателя и места установки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН на 4 кВт и 380 В с другой резьбой или креплением?
Да. Для исходного исполнения PSS KWU-4E вместо указанной резьбы М141,75 можно заказать другое штуцерное или фланцевое крепление. Посадочный размер нужно сообщить отдельно.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН на 4 кВт и 380 В можно заказать контактные стержни с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции. Укажите, какая конструкция выводной части требуется для замены исполнения с резьбой М141,75.
Можно ли сохранить размеры, но изменить мощность или напряжение?
Такие варианты требуют расчёта. Например, для исполнения 4 кВт на 220 В указаны ток 18,2 А и сопротивление спирали 12,1 Ом; размеры остаются, а спираль пересчитывается.
Можно ли заказать замену без маркировки старого ТЭН?
Для подбора замены PSS KWU-4E на 4 кВт и 380 В передайте данные о форме, длине, диаметре трубки и креплении. Резьбу М141,75 нужно сверить с фактическим посадочным местом.
Можно ли использовать ТЭН на 4 кВт и 380 В в другой среде?
Среду и наличие обдува нужно указать отдельно: длину проверяют под условия теплоотдачи. По обозначению PSS KWU-4E и резьбе М141,75 допустимый режим для другой среды определить нельзя.
Подойдёт ли этот ТЭН к моему оборудованию?
В названии указаны PSS KWU-4E, 4 кВт, 380 В и резьба М141,75, но этих сведений недостаточно для подтверждения совместимости. Сопоставьте форму, длину, диаметр трубки и крепление с установленным нагревателем.
