Характеристики
| Тип исполнения | Верхний |
|---|---|
| Назначение | Для духовки |
| Модель оборудования | KORTING OKB 481 CRC |
| Мощность | 1,6 кВт |
Как снизить риск повторного перегорания
При подборе замены сопоставьте мощность и напряжение, форму и размеры нагревателя, крепление и рабочую среду. Совпадение только по внешнему виду не подтверждает, что ТЭН подходит для узла.
Для этой карточки указана мощность 1,6 кВт. Другие параметры, включая геометрию и крепление, уточняйте по маркировке старого элемента или по образцу.
- Проверьте маркировку и параметры подключения.
- Сверьте форму и размеры с установленным нагревателем.
- Укажите среду, в которой работает ТЭН.
Снимите размеры изгибов и укажите крепление
Для повторения формы нужны развёрнутая длина или длина и форма после гибки, а также диаметр трубки. Если маркировки нет, можно передать образец или эскиз.
По заказу делаем трубчатые электронагреватели по чертежу, эскизу, образцу или маркировке. Форму и крепление выбирают по заданию: прямая, U, M, W, спираль, скрепка; штуцер с гайкой или фланец.
- Для штуцера укажите резьбу и гайку.
- Для фланца укажите его исполнение и межосевое расстояние.
- Сообщите диаметр трубки и размеры после гибки.
В духовке важны форма и место установки

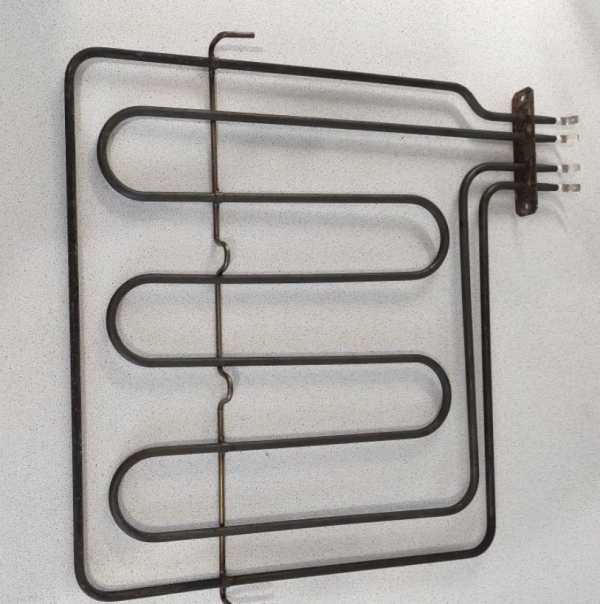

ТЭН для духовки подбирают по модели оборудования и месту установки. Для KORTING OKB 481 CRC в названии карточки указано верхнее исполнение.
В жарочном шкафу могут работать верхний и нижний нагревательные блоки с раздельным управлением. Не считайте их взаимозаменяемыми без проверки маркировки и геометрии. ТЭН для печи также выбирают с учётом конкретного узла: например, в печи для пиццы трубчатые нагреватели размещают сверху и снизу жарочной камеры.
- Сверьте модель оборудования и обозначение старого ТЭН.
- Уточните, где именно установлен нагреватель.
Воздушный ТЭН не предназначен для воды по умолчанию
Воздушный ТЭН и нагреватель для воды работают в разных средах. Подбор оболочки и допустимой удельной мощности зависит от условий работы; у производителей встречаются разные материалы оболочки, в том числе сталь, нержавеющая сталь, медь и латунь.
Не переносите ТЭН из воздушного узла в воду или масло только потому, что совпали размеры. При заказе укажите среду и условия обдува.
- Укажите: неподвижный воздух, воздух с обдувом, вода или масло.
- Для воздушного узла сообщите, есть ли принудительная циркуляция.
Проверьте сопротивление спирали и изоляцию
Мультиметром проверьте целостность спирали и измерьте её сопротивление, затем сопоставьте результат с маркировкой или паспортными данными. Без номинальных данных одно показание не позволяет подтвердить соответствие нагревателя.
Сопротивление изоляции проверяют отдельно. В рекомендациях производителей при значении ниже 0,5 МОм или токе утечки выше 0,75 мА/кВт указана просушка при 120–150°C в течение 4–6 часов.
- Сравните измеренное сопротивление спирали с данными старого ТЭН.
- Зафиксируйте результаты проверки изоляции.
Какие данные помогут повторить старую форму
Чем точнее исходные данные, тем проще определить геометрию и крепление. Если маркировка сохранилась, пришлите её вместе с фотографией нагревателя и узла установки.
- Маркировку со старого ТЭН, выбитую у вывода или на штуцере.
- Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и рабочую среду.
- Тип крепления, резьбу штуцера, гайку или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
В названии указаны духовка KORTING OKB 481 CRC, верхнее исполнение и мощность 1,6 кВт. Для проверки замены сверьте маркировку, форму и крепление старого нагревателя.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта можно передать образец или эскиз. Нужны размеры, форма после гибки, диаметр трубки и данные о креплении.
Можно ли поставить этот ТЭН в воду или масло?
Не определяйте допустимую среду только по форме. При подборе укажите, будет ли ТЭН работать в воде, воздухе или масле: исполнение зависит от среды.
Как проверить старый ТЭН?
Мультиметром проверьте спираль и измерьте сопротивление, затем сверьте его с маркировкой или паспортными данными. Сопротивление изоляции проверяют отдельно.
Что прислать для расчёта замены?
Пришлите маркировку, фото старого ТЭН, длину и форму после гибки, диаметр трубки, мощность, напряжение, среду и данные о креплении.
Какие размеры важны, чтобы повторить изгибы?
Укажите развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Для крепления добавьте тип штуцера или фланца и межосевое расстояние.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
