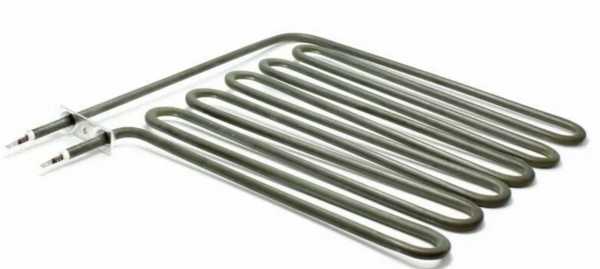

ТЭН для печей Harvia 3000W

Характеристики

Где стоит такой нагреватель

Harvia 3000W: воздушный ТЭН не предназначен автоматически для воды

В названии товара указаны печи Harvia и мощность 3000W, но нет сведений о форме нагревателя, креплении, материале оболочки и рабочей среде. Поэтому обозначение не позволяет заключить, что конкретный ТЭН рассчитан на воду или на воздух. Для воздушного исполнения оболочку выбирают с учётом температуры её работы: по заказу доступны чёрная, нержавеющая или жаропрочная сталь. Для другого назначения нельзя переносить эти варианты без проверки конструкции. Если ТЭН Harvia 3000W требуется изменить по мощности, даже при сохранении размеров нужно пересчитать удельную нагрузку на оболочку под условия применения. Особенно важно не подменять среду: воздушный тэн с подходящими внешними размерами не становится водяным. До замены уточните маркировку старого элемента и условия, в которых он работает.

Как заменить ТЭН для печи Harvia мощностью 3000W

Перед заменой ТЭН с обозначением Harvia 3000W последовательно проверьте старый элемент и требования оборудования.

1. Перед снятием исключите подачу питания на печь и дождитесь остывания нагревателя. До демонтажа зафиксируйте положение элемента и перепишите маркировку, если она сохранилась.
2. Снимайте старый ТЭН, не нагружая оболочку и выводы. Осмотрите место крепления, чтобы определить, установлен ли штуцер с гайкой или фланец.
3. Для сравнения с исполнением 3000W запишите развёрнутую длину, если элемент прямой, или форму и длину после гибки, если он фигурный. Укажите также диаметр трубки и параметры старого ТЭН, нанесённые на маркировку.
4. Уточните рабочую среду. Если в печи используется воздух, сообщите, неподвижный он или с обдувом; не заменяйте такой элемент водяным исполнением и не устанавливайте воздушное исполнение в воду.
5. Согласуйте замену по мощности, напряжению, форме, креплению, выводам и материалу оболочки. Надпись Harvia 3000W даёт только часть данных и не подтверждает совпадение остальных параметров.
6. После установки проверьте крепление и соединения, затем выполните контрольный запуск по требованиям оборудования. Нагреватель должен работать в заданной среде и положении.

Как изменить исполнение ТЭН Harvia 3000W

Кроме указанной в названии мощности 3000W, при заказе можно согласовать конструктивные параметры под конкретное оборудование.

• Мощность 3000W → можем изготовить вариант от 100 Вт. Для исполнения Harvia отдельно согласуем напряжение из доступных значений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при изменении мощности в прежних габаритах пересчитаем удельную нагрузку на оболочку под среду.
• Крепление в названии не обозначено → для ТЭН мощностью 3000W по заказу выполним штуцер с гайкой или фланец. Для штуцера можно выбрать резьбу из доступных исполнений: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Выводы в названии Harvia 3000W не описаны → сделаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выведем провод в термостойкой изоляции.
• Материал оболочки не указан → для воздушного исполнения подберём по заказу чёрную, нержавеющую или жаропрочную сталь с учётом температуры оболочки.
• Форма и длина не указаны → можем выполнить ТЭН 3000W прямым, U-, W-, M- или Г-образным, в форме скрепки, кольца, спирали либо по эскизу.
• Если для воздушной среды предусмотрен обдув, по заказу добавим оребрение. Также для ТЭН Harvia можно согласовать встроенный термовыключатель или термостат.

Где используют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в электроконвекторах для конвективного обогрева помещений и в микроволновых печах с грилем, где нагреватель участвует в получении корочки. В духовых шкафах такой тип используют для верхнего и нижнего нагрева, в том числе совместно с конвекцией. Это примеры применения нагревателей в воздушной среде, а не подтверждение совместимости с ТЭН для печей Harvia 3000W. Для замены нужно сверить параметры конкретного элемента.

Подобный трубчатый электронагреватель применяют также в камерах полимеризации порошковой краски, лабораторных сушильных шкафах и обогревателях кабин кранов, экскаваторов и бульдозеров. Условия отличаются: в одном оборудовании воздух неподвижен, в другом предусмотрено движение воздуха. Поэтому запрос «жарочный шкаф» или «нагреватель для духовки» не определяет форму и крепление ТЭН Harvia мощностью 3000W. Важны фактическая среда, геометрия и параметры старого нагревателя.

Что сообщить для подбора ТЭН Harvia 3000W

Укажите модель печи и приложите фото старого ТЭН Harvia 3000W, чтобы было видно расположение нагревателя и его крепление. Если маркировка сохранилась на выводе или штуцере, перепишите её: обозначение мощности в названии товара не сообщает напряжение и конструкцию.

Для сравнения с ТЭН на 3000W укажите развёрнутую длину или длину и форму после гибки, диаметр трубки, мощность и напряжение старого элемента. Отдельно опишите, где он работает: в воде, неподвижном воздухе, воздухе с обдувом или масле. Не заменяйте это описание общим указанием «для печи»: среда влияет на исполнение нагревателя.

По креплению сообщите, нужен ли штуцер с гайкой или фланец, укажите резьбу и межосевое расстояние, если оно предусмотрено. Для выводов уточните, какой вариант требуется: контактный стержень с резьбой и гайками или провод в термостойкой изоляции. По этим данным можно согласовать исполнение 3000W без предположений о параметрах, которых нет в названии.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
