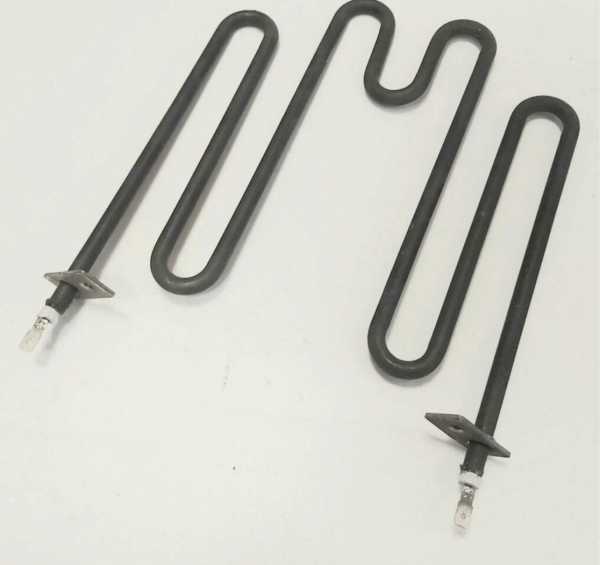

ТЭН тепловентилятора 1500 Вт, 220x200 мм

Характеристики

Как читать параметры 1500 Вт и 220x200 мм

ТЭН тепловентилятора задан в каталоге мощностью 1500 Вт и размером 220x200 мм. Мощность относится к нагревателю, а габарит помогает оценить, поместится ли он в узле воздушного оборудования. При этом в названии не пояснено, между какими точками измерены 220 и 200 мм: это могут быть стороны габарита, а не развёрнутая длина трубки. Перед заменой стоит сопоставить указанные размеры с формой детали и её положением в корпусе. Напряжение, диаметр трубки, материал оболочки, крепление и тип выводов в названии не приведены. Поэтому нельзя считать, что совпадение мощности и габарита само по себе подтверждает совместимость. По назначению это воздушный тэн; словосочетание «тэн для печи» не означает, что изделие рассчитано на любую печь или сушильный шкаф.

Какие исполнения можно изменить для ТЭН 1500 Вт

У базового ТЭН тепловентилятора известны только 1500 Вт и 220x200 мм; остальные конструктивные параметры можно задать отдельно, чтобы согласовать нагреватель с конкретным узлом.

• Крепление: для исполнения 1500 Вт, 220x200 мм тип присоединения не указан → по заказу делаем вариант со штуцером и гайкой либо с фланцем. Укажите требуемую резьбу или размеры фланца, чтобы крепёж соответствовал посадочному месту.
• Выводы: у изделия 1500 Вт, 220x200 мм в названии не обозначены тип и длина выводов → можно задать контактные стержни с резьбой и гайками или провод в термостойкой изоляции. Для этого размера отдельно задайте требуемую длину контактной части.
• Оболочка: материал для ТЭН размером 220x200 мм не указан → по заказу выбираем чёрную или нержавеющую сталь, медь, жаропрочную сталь либо титан. Для подходящего материала можно предусмотреть покрытие цинком или фторопластом.
• Мощность и напряжение: исходная мощность составляет 1500 Вт, напряжение не приведено → по заказу рассчитываем другое сочетание этих параметров для габарита 220x200 мм. При изменении мощности проверяем нагрузку на оболочку с учётом воздушной среды.
• Форма: запись 220x200 мм не описывает изгибы ТЭН → по заказу выполняем прямую, U-, W-, M- или Г-образную форму, спираль, скрепку, кольцо, оребрённое исполнение либо вариант по эскизу. Развёрнутую длину, радиус изгиба и межосевое расстояние задают для конкретного узла.

Как воздушный ТЭН стоит в завесе и тепловентиляторе

ТЭН тепловентилятора мощностью 1500 Вт и размером 220x200 мм предназначен по названию для воздушного оборудования. В тепловой завесе нагреватель находится в воздуховодном коробе перед выходными жалюзи, а в промышленном тепловентиляторе расположен в корпусе перед осевым вентилятором. Приведённые ниже модели показывают тип оборудования, где встречаются такие узлы, но не подтверждают, что данный ТЭН к ним подходит.

• Воздушные нагреватели встречаются в завесах Ballu BHC-M15-T12 и Ballu Electro LT Eco Power. В завесе поток проходит через нагревательный узел и выходит через жалюзи. При подборе замены для этих моделей отдельно проверяют габарит и форму: обозначение 220x200 мм не заменяет проверку посадки.
• В качестве других примеров оборудования можно назвать Ballu BHP-M2-15, Ballu BHP-M2-20 и Тепломаш КЭВ-100Т20E. В промышленном тепловентиляторе ТЭН работает в воздушном потоке перед вентилятором; остановка вентилятора при включённом нагреве указана среди причин отказа такого оборудования.
• Частые циклы включения и выключения при автоматике по открытию двери могут влиять на работу нагревателя в воздушной завесе. Для ТЭН 1500 Вт при замене важно сверить не только его размер 220x200 мм, но и электрические параметры старого элемента: напряжение в названии товара отсутствует.
• Пыль при длительной работе в помещении и жир на нагревателе в общепите и на складах относятся к причинам отказа воздушных нагревателей. Если воздухозаборная решётка загрязнена, поток к ТЭН размером 220x200 мм уменьшается; для воздушного нагревателя это может вызвать перегрев. В промышленном тепловентиляторе также отмечены перепады напряжения в сети.
• У отдельных моделей оборудования мощность отличается от 1500 Вт: например, в справочнике для завесы Ballu BHC-L08-S05 приведено 5000 Вт, а для Ballu BHC-B20T12-PS2 - 12 кВт. Эти значения относятся к оборудованию, а не к ТЭН 220x200 мм, и не дают основания переносить его параметры на замену.

Почему ТЭН 1500 Вт для воздуха нельзя подбирать для воды

Название «ТЭН тепловентилятора» указывает на воздушное оборудование, а размер 220x200 мм и мощность 1500 Вт описывают именно этот товар. По этим двум параметрам нельзя заключить, что оболочка рассчитана на работу в воде. Для нагревателя важна среда, в которой он работает: в справочных обозначениях воздушных ТЭН отдельно различают движущийся и неподвижный воздух, а также условия температуры оболочки. Маркировки такого типа у данного товара в названии нет.

Не используйте совпадение мощности 1500 Вт как подтверждение пригодности для водяной ванны, бака или контура отопления. Воздушный ТЭН и нагреватель для воды выбирают по назначению и исполнению, а не только по электрической мощности или габариту 220x200 мм. Если нужен ТЭН для жидкости, при заказе указывают соответствующую среду и согласуют конструкцию для неё.

• Для замены в тепловентиляторе укажите, что среда - воздух с принудительным обдувом, и проверьте положение нагревателя относительно потока.
• Не переносите параметры ТЭН 1500 Вт, 220x200 мм на неподвижный воздух или воду без отдельного согласования исполнения.
• Оребрённый ТЭН, ТЭН для калорифера и ТЭН для конвектора относятся к другим вариантам применения; совпадения мощности недостаточно, чтобы считать их заменой.

Что сверить для замены ТЭН тепловентилятора

Перед заказом сверьте, как получен размер 220x200 мм: между какими точками измерена деталь и учитывает ли запись её изгибы. Для ТЭН тепловентилятора мощностью 1500 Вт полезно также знать развёрнутую длину и диаметр трубки. Если нагреватель гнутый, зафиксируйте форму, радиус изгиба и расстояние между осями участков. Эти размеры помогают понять, совпадает ли геометрия детали с пространством в корпусе, а не только её внешний габарит.

Для ТЭН 1500 Вт, 220x200 мм уточните, чем он фиксируется в корпусе: штуцером с резьбой и гайкой или фланцем. Для фланцевого исполнения укажите межосевое расстояние. Сверьте выходы, длину контактного стержня, мощность и напряжение. В каталожном названии указаны только 1500 Вт и 220x200 мм, поэтому остальные параметры нужно сообщить дополнительно.

Если маркировки нет, приложите фотографию старого ТЭН и места установки, а также название модели оборудования. Даже для завесы Ballu BHC-M15-T12 или тепловентилятора Ballu BHP-M2-15 нельзя подтвердить совместимость по одной модели: нужно сравнить конструкцию и присоединительные размеры. При описании задачи используйте точное назначение детали; термин «трубчатый электронагреватель» подойдёт для обозначения типа изделия, но не заменит размеров и данных по подключению.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
