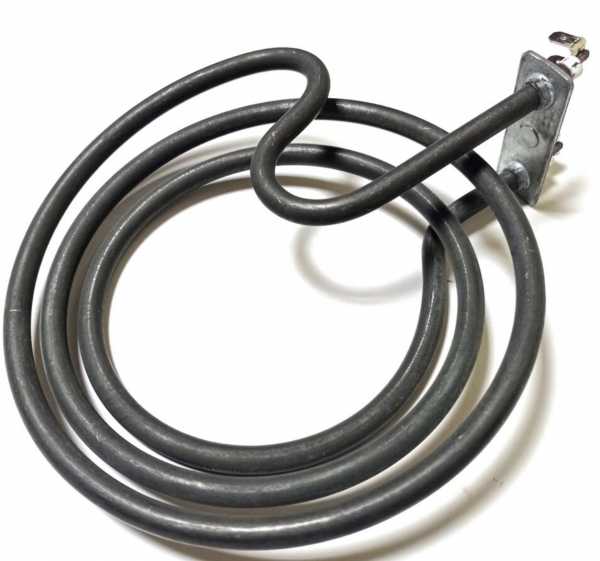

ТЭН Калибр тепловентилятора ТВ-1,5/3,0 спиральный 1500Вт, 220В

Характеристики

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

1500 Вт и 220 В: параметры спирали Калибр

В названии указаны модель тепловентилятора Калибр ТВ-1,5/3,0, спиральная форма, мощность 1500 Вт и напряжение 220 В. Развёрнутая длина, диаметр трубки и геометрия крепления не приведены, поэтому по названию нельзя определить посадочные размеры для замены.

• Мощность 1500 Вт и напряжение 220 В задают электрический режим этого ТЭН. Если меняется хотя бы один параметр, нужно пересчитать спираль, даже если её форма и место установки остаются прежними.
• Спиральное исполнение определяет, как нагреватель располагается в воздушном тракте тепловентилятора. При сверке важны форма витков и их положение относительно корпуса, а не только номинал 1500 Вт.
• Обозначение Калибр ТВ-1,5/3,0 указывает оборудование, для которого предназначен ТЭН по каталожному названию, но не задаёт размеры посадки. Совместимость конкретной спирали подтверждают по её геометрии и подключению.
• Для варианта 1500 Вт, 220 В в расчёте указаны ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом. Эти значения относятся к электрическому исполнению этой спирали и помогают сопоставить его с требуемой заменой.

Какие исполнения можно задать для этой спирали

Исходное исполнение для Калибр ТВ-1,5/3,0 - спиральное, 1500 Вт, 220 В. По заказу меняем конструкцию под заданную установку, сохраняя в задании исходные параметры, если они нужны без изменений.

• Сейчас указана спиральная форма: по заказу делаем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, оребрённый вариант либо форму по эскизу.
• В каталожном названии крепление не задано: для ТЭН 1500 Вт можно предусмотреть штуцер с гайкой или фланец. Для выбора укажите размеры крепёжной части и её положение относительно спирали.
• Материал оболочки в названии не обозначен: по заказу можем выполнить трубчатый электронагреватель из чёрной стали, нержавеющей стали или меди.
• Тип выводов для исполнения 220 В не указан: по заказу устанавливаем контактные стержни с резьбой и гайками либо проводные выводы в термостойкой изоляции.
• Мощность 1500 Вт и напряжение 220 В можно изменить по заданию. Новые электрические параметры рассчитывают с учётом размеров спирали и воздушной среды.
• Дополнительно для этого ТЭН по заказу можем установить встроенный термовыключатель или термостат.

Что покажут расчёты при смене номинала

Для спирального ТЭН Калибр с обозначением 1500 Вт, 220 В расчёт содержит ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом. Это расчётные данные исходного варианта, а не универсальные параметры для любой спирали, которая внешне похожа на нагреватель ТВ-1,5/3,0.

Если при той же длине требуется 2,2 кВт на 220 В, расчётный ток составит 10 А. Нагрузка на оболочку относительно исполнения 1500 Вт изменится в 1,47 раза. Для заказчика это означает, что переход на большую мощность нельзя обосновать только совпадением формы: длину проверяют под рабочую среду, а параметры спирали пересчитывают.

Для варианта 0,8 кВт на 220 В расчётный ток составляет 3,6 А. На той же длине нагрузка на оболочку будет в 0,53 раза от исходной. Такая спираль будет иметь другой режим нагрева, поэтому при заказе нужно указывать именно требуемую мощность, а не только размеры исходного ТЭН.

При мощности 1,5 кВт на 380 В расчётный ток составит 3,9 А, сопротивление спирали - 96,3 Ом. В этом варианте размеры остаются, но спираль пересчитывают под новое напряжение. Исполнение на 380 В нельзя считать заменой варианта 1500 Вт, 220 В без проверки питания и электрических параметров оборудования.

Как спираль работает в воздушном тракте

ТЭН Калибр ТВ-1,5/3,0 с параметрами 1500 Вт и 220 В предназначен по названию для тепловентилятора. В воздушно-тепловых завесах нагреватель находится в коробе перед выходными жалюзи, а в подвесных тепловентиляторах - в корпусе перед вентилятором. Примеры оборудования из справочника: Ballu BHC-M15-T12, Ballu Electro LT Eco Power, Ballu BHP-M2-15, Ballu BHP-M2-20 и Тепломаш КЭВ-18П4012E.

Такие спиральные ТЭН ставят в тепловентиляторы и завесы подобного типа, где нагреватель расположен перед вентилятором или в коробе перед жалюзи. Для замены спирали на 1500 Вт конкретную геометрию, выводы и крепление всё равно сверяют с оборудованием.

• В завесах частые циклы автоматики при открытии двери многократно переключают нагревательный узел. При замене важно учитывать, что спираль на 1500 Вт должна работать в предусмотренном режиме воздушного потока.
• Пыль и жир на поверхности нагревателя ухудшают условия теплоотдачи; такая причина отказа отмечается для оборудования в общепите и на складах.
• Остановка вентилятора при включённом нагреве или засор воздухозаборной решётки могут привести к перегреву. При подборе спирали для тепловентилятора проверяют не только размеры ТЭН, но и прохождение воздуха через узел.

Почему для ТЭН на 1500 Вт важен поток воздуха

Для спирального ТЭН Калибр ТВ-1,5/3,0 указаны мощность 1500 Вт и напряжение 220 В, но не приведены длина спирали и допустимая нагрузка на оболочку. Поэтому совпадения по этим двум электрическим параметрам недостаточно, чтобы перенести воздушный тэн в неподвижную среду, печь или сушильный шкаф: теплоотдача в таких условиях отличается от обдува в тепловентиляторе. Если требуется ТЭН для вентиляции или ТЭН для калорифера, нужно учитывать фактический поток и геометрию нагревателя. Для применения как ТЭН для духовки отдельно указывают среду и конструкцию оборудования. Температурная характеристика оболочки в названии Калибр не указана, поэтому обозначение «ТЭН 450 градусов» к этой позиции не применяем.

Что сверить перед заказом замены

Чтобы подобрать спираль для Калибр ТВ-1,5/3,0, дополните каталожные 1500 Вт и 220 В данными о фактической геометрии и установке. Эти сведения позволят отличить нагреватели с одинаковой мощностью, но разной формой, длиной или подключением.

• Для спирали на 1500 Вт зафиксируйте маркировку, если она читается, и сопоставьте её с обозначением Калибр ТВ-1,5/3,0; при расхождении укажите оба значения.
• Измерьте развёрнутую длину нагревательной части или длину и форму спирали после гибки, а также диаметр трубки.
• Уточните, остаются ли у замены номиналы 1500 Вт и 220 В. Если требуется другой вариант, сообщите новое значение мощности и напряжения.
• Опишите среду: неподвижный воздух или воздушный поток с принудительным обдувом. Для спирали тепловентилятора это влияет на проверку нагрузки.
• Укажите крепление, положение выводов и модель тепловентилятора; фото установленной спирали поможет сопоставить её форму с требуемым исполнением.
