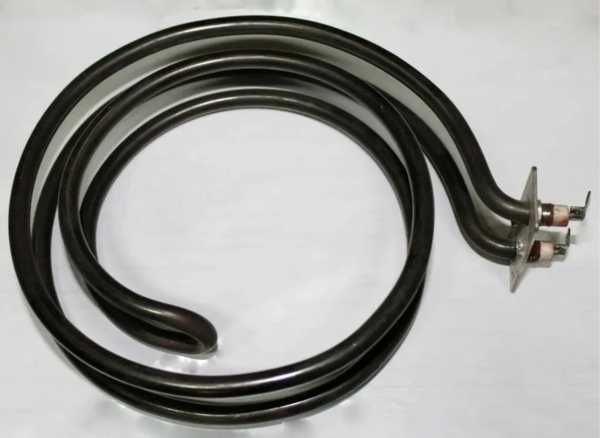

ТЭН воздушный для вентиляции и кондиционирования, 1500, 220 В

Характеристики

Где стоит такой нагреватель

Для ТЭН 1500, 220 В важны поток воздуха и маркировка

В канальном электронагревателе воздушный ТЭН расположен в потоке, который создаёт вентилятор. В названии этого товара указаны мощность 1500 и напряжение 220 В, но нет буквенного кода воздушной среды, размеров, материала оболочки или типа крепления. Поэтому название позволяет сверить электрические параметры, но не описывает полностью конструкцию нагревателя. Трубчатый электронагреватель для вентиляции выбирают с учётом того, как организован обдув и в каком узле он будет установлен.

• Буквенный код O применяют для движущегося воздуха со скоростью не менее 6 м/с, если температура на оболочке не превышает 450°C. В каталожном названии ТЭН мощностью 1500 и напряжением 220 В этого кода нет, поэтому считать его подтверждённой маркировкой товара нельзя.
• Код K обозначает тот же минимальный уровень скорости воздушного потока, но относится к температуре оболочки свыше 450°C. Для данного товара такое обозначение также не указано.
• У канального нагревателя воздушный поток отводит тепло от оболочки. Если вентилятор остановился или неисправен, отсутствие обдува может привести к перегоранию спирали.
• Загрязнённый пылью фильтр уменьшает теплоотвод и может вызвать локальный перегрев. При замене ТЭН с параметрами 1500 и 220 В имеет смысл проверить не только электрическую часть, но и воздушный тракт.
• В справочнике канальные нагреватели приведены для моделей Тепломаш КЭВ-100Т20E, Тепломаш КЭВ-18П4012E и Вентс МПА 1500 Е-18,0 ЕС Л А31. Это примеры оборудования с подобными нагревателями, а не основание считать данный ТЭН совместимым с этими моделями.

Как сверить замену воздушного ТЭН 1500, 220 В

У товара известны мощность 1500 и напряжение 220 В. При замене эти значения сопоставляют с данными старого нагревателя и дополнительно проверяют форму, размеры и монтажное исполнение.

1. Отключите оборудование от питания и руководствуйтесь документацией конкретного вентиляционного узла. До начала работ убедитесь, что на ТЭН не подаётся напряжение.
2. Снимите старый нагреватель и сфотографируйте его целиком, включая контактную часть, корпус и крепление. Если маркировка сохранилась, перепишите её для сравнения с параметрами 1500 и 220 В.
3. Измерьте развёрнутую длину либо длину и форму после гибки, а также диаметр трубки. Для крепления, которое задаёт положение ТЭН, зафиксируйте межосевое расстояние.
4. Определите, как нагреватель закреплён в оборудовании: через штуцер с гайкой, фланец или другое предусмотренное узлом крепление. В каталожном названии товара тип крепления не раскрыт.
5. Уточните, проходит ли воздух через нагреватель принудительно и как устроен обдув. Это поможет выбрать исполнение для вентиляции, а не только сопоставить электрические параметры.
6. После установки проверьте крепление и подключение по документации оборудования. Перед включением нагрева убедитесь, что воздушный поток не перекрыт и вентилятор работает.

Исполнение воздушного ТЭН 1500, 220 В под задачу

В каталоге заданы универсальное исполнение, мощность 1500 и напряжение 220 В. По заказу можем изменить неуказанные в названии конструктивные параметры и согласовать их с устройством нагревательного узла.

• Если ТЭН мощностью 1500 и напряжением 220 В должен фиксироваться через резьбовой узел, по заказу выполняем штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубная G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для узла с фланцевым креплением можем сделать исполнение на фланце.
• Для контактной части ТЭН 1500, 220 В можем выбрать стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки в названии товара не задан. По заказу доступны чёрная сталь, нержавеющая сталь, медь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь и титан; покрытие может быть цинковым или фторопластовым.
• Если вместо указанных 1500 и 220 В нужны другие электрические параметры, по заказу доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, мощность от 100 Вт. При сохранении размеров изменение мощности требует пересчёта удельной нагрузки оболочки под рабочую среду.
• В названии не приведены форма и длина. Для воздушного ТЭН можем выполнить прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль или оребрённый вариант, в том числе по эскизу.
• Для выбранного исполнения также можно предусмотреть встроенный термовыключатель или термостат.

Где работают подобные воздушные ТЭН

Подобные трубчатые ТЭН применяют в электрокалориферах приточной вентиляции и канальных электронагревателях, где нагревают проходящий воздушный поток. В зерносушилках и бункерах активного вентилирования калорифер подогревает воздух перед подачей через зерновую насыпь. В сушильных камерах для древесины нагретый воздух циркулирует при камерной сушке пиломатериалов, а в сушильном барабане промышленной прачечной проходит через барабан с бельём.

Такой тип нагревателя используют в бытовых и фермерских инкубаторах, где вентилятор перемешивает воздух для равномерного прогрева, и в мини-печах для выпечки и запекания. Подобные ТЭН применяют также в камерах полимеризации порошковой покраски для отверждения покрытия и в настенных электроконвекторах с естественной конвекцией. Запрос «ТЭН для печи» или «ТЭН для духовки» может относиться к иному исполнению: мощность 1500 и напряжение 220 В сами по себе не определяют геометрию и совместимость. ТЭН неподвижный воздух также подбирают по фактическому режиму теплоотвода, а не только по названию.

Данные для подбора ТЭН 1500, 220 В

Чтобы подобрать исполнение воздушного ТЭН с мощностью 1500 и напряжением 220 В, подготовьте сведения о нагревателе и вентиляционном узле. По ним можно сверить параметры товара с монтажными условиями.

• Укажите модель вентиляционной установки или канального нагревателя; приложите фото шильдика оборудования, если он есть.
• Сфотографируйте старый ТЭН целиком, отдельно покажите контактную часть, крепление и место с маркировкой.
• Передайте развёрнутую длину либо длину и форму после гибки, диаметр трубки и размеры крепления; укажите межосевое расстояние, если оно определяет установку.
• Перепишите данные с маркировки старого нагревателя, в том числе мощность и напряжение, чтобы сопоставить их с параметрами товара 1500 и 220 В.
• Опишите воздушный режим: поток неподвижный или принудительный, где установлен вентилятор и есть ли фильтр перед нагревателем.
