Характеристики

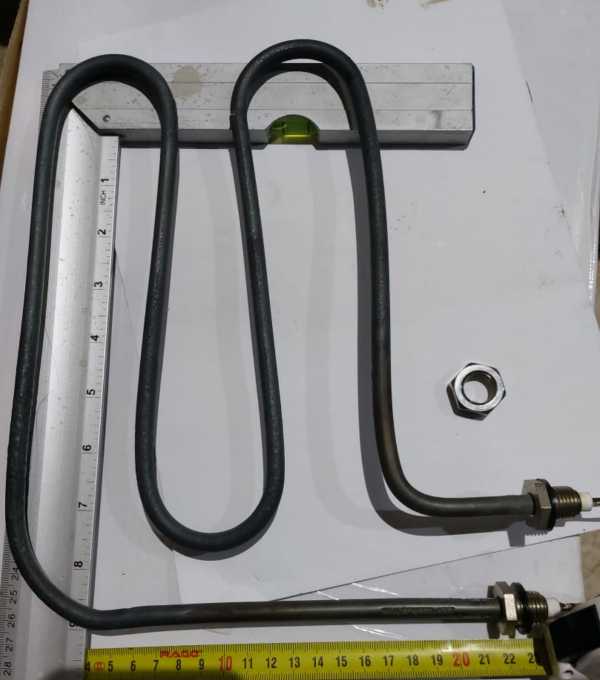

| Наименование | ТЭН для печи Каменка |
|---|---|
| Назначение по каталогу | Для печи |
| Мощность | 3,6 кВт |
Условия работы ТЭНа в печи
Трубчатый электронагреватель ставят в узел, где он передаёт тепло воздуху или нагреваемым элементам печи. Для подбора важно описать, есть ли обдув: режим неподвижного и движущегося воздуха следует указывать отдельно.
ТЭН неподвижный воздух и нагреватель, работающий с обдувом, нельзя считать взаимозаменяемыми только по мощности. В заявке укажите среду и условия работы.
- Печь с естественным движением воздуха: укажите, что принудительного обдува нет.
- Печь или шкаф с обдувом: сообщите, что воздух движется.
Как снизить риск раннего отказа
При подборе не ограничивайтесь совпадением мощности. Сверьте напряжение, форму, размеры и условия нагрева, включая наличие или отсутствие обдува.
Если старый нагреватель вышел из строя, одной его мощности недостаточно для определения причины. Перед заменой уточните маркировку и параметры узла.
- Не подменяйте сведения о среде предположением по названию оборудования.
- Сопоставьте характеристики нового ТЭНа с маркировкой или замерами старого.
Подберите изгиб и способ крепления
ТЭН можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Форму и крепление задают при заказе, а не определяют только по названию печи.
Для других узлов нагрева, например для электроплиты или духовки, исполнение также выбирают по размерам и образцу. Это не подтверждает совместимость данного ТЭНа с таким оборудованием.
- Форма: прямая, U, M, W, спираль, скрепка или по эскизу.
- Крепление: штуцер с гайкой или фланец.
- Оболочка по заказу: чёрная сталь, нержавеющая сталь или медь.
Какие размеры снять со старого нагревателя
Если есть возможность, снимите развёрнутую длину. Если нагреватель изогнут, укажите длину и форму после гибки, а также диаметр трубки.
Добавьте размеры крепления: тип резьбы или фланца и межосевое расстояние. Фото старого ТЭНа и маркировки у вывода или на штуцере помогут уточнить исполнение.
- Маркировка старого ТЭНа.
- Развёрнутая длина или длина и форма после гибки.
- Диаметр трубки и параметры крепления.
Схема подключения зависит от напряжения
При подключении нескольких ТЭНов к трёхфазной сети учитывайте напряжение каждого нагревателя. Для ТЭНов на 220 В используют схему «звезда», для ТЭНов на 380 В - «треугольник».
В схеме «звезда» между любой фазой и нулём всегда 220 В. Перед подключением сверьте напряжение с маркировкой ТЭНа и схемой оборудования.
- Один ТЭН: сообщите его напряжение и схему подключения оборудования.
- Несколько ТЭНов: укажите количество и напряжение каждого.
Данные для подбора ТЭНа Каменка
Для расчёта сообщите параметры старого нагревателя и условия его работы. Если маркировки нет, приложите фото и размеры: изготовление возможно по образцу или эскизу.
Уточните, нужен ли ТЭН для электрокаменки или для другого оборудования. Одного совпадения названия недостаточно, чтобы подтвердить совместимость.
- Мощность и напряжение.
- Среда: вода, воздух без обдува или с обдувом, масло.
- Форма, размеры и крепление.
- Модель оборудования или фото старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одному названию оборудования совместимость не определить. Для подбора нужны маркировка или размеры старого ТЭНа, мощность, напряжение и сведения о среде.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, трубчатые ТЭН делают по образцу или эскизу. Передайте фото, форму, размеры, мощность и напряжение.
Можно ли поставить этот ТЭН в воду или масло?
В каталоге изделие указано как ТЭН для печи. Для применения в воде или масле нужно отдельно задать среду и подобрать исполнение; совместимость по имеющимся данным не подтверждена.
Как проверить старый ТЭН?
Для подбора замены снимите маркировку у вывода или на штуцере, измерьте длину и диаметр трубки, уточните мощность и напряжение. Также приложите фото нагревателя.
Что прислать для расчёта?
Маркировку или фото старого ТЭНа, его размеры и форму, мощность, напряжение, среду и параметры крепления. Укажите модель оборудования, если она известна.
Чем отличается нагрев воздуха без обдува от нагрева с обдувом?
При подборе эти условия указывают отдельно: воздух может быть неподвижным или двигаться при обдуве. Сообщите, какой режим предусмотрен в печи или шкафу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
