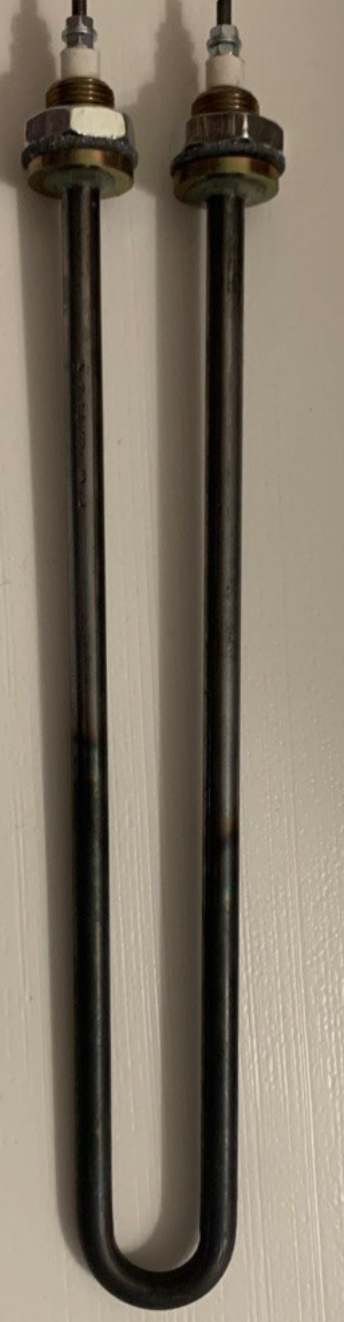

ТЭН для водяной бани STEGLER WB-6

Характеристики

Где стоит такой нагреватель

Почему воздушный ТЭН не заменяет нагреватель для STEGLER WB-6

В названии товара указаны водяная баня и модель STEGLER WB-6. Это определяет среду применения: нагреватель работает в узле с водой. Воздушный ТЭН рассчитан на теплоотдачу в газовую среду, поэтому совпадение формы или слова «трубчатый» не означает, что его можно поставить в водяную баню. Для подбора замены важны параметры конкретного ТЭН и способ установки; мощность, напряжение, материал и крепление изделия для STEGLER WB-6 в названии не приведены.

В обозначениях некоторых исполнений буквы O и K относятся к нагреву движущегося воздуха со скоростью не менее 6 м/с, а буква T - к неподвижной газовой среде. Эти обозначения описывают другие режимы и не подтверждают пригодность такого ТЭН для воды. ТЭН для печи, ТЭН для духовки или ТЭН для тепловой пушки нельзя считать заменой детали для STEGLER WB-6 только по сходству внешней формы.

1. В водяной лабораторной бане трубчатый нагреватель располагается на дне или в стенке резервуара, под рабочей поверхностью с отверстиями для посуды. Для STEGLER WB-6 точное место установки по названию установить нельзя.
2. При использовании водопроводной воды без замены на поверхности нагревателя может накапливаться накипь. Для водяной бани это один из факторов отказа узла; состояние оболочки стоит учитывать при выборе замены.
3. При испарении воды нагреватель может оказаться без погружения. Защита от перегрева есть не на всех моделях оборудования, поэтому её наличие для STEGLER WB-6 нельзя считать подтверждённым.
4. Для водяного узла важны не только форма и габариты ТЭН, но и соответствие его исполнения среде. Воздушный нагреватель не становится водяным из-за совпадения длины или крепления.
5. Название модели не сообщает диаметр трубки, длину, мощность и напряжение. Нельзя переносить эти значения с другой водяной бани или из описания воздушных нагревателей.

Замена нагревателя в водяной бане

При замене в STEGLER WB-6 сопоставьте старый элемент с условиями установки именно в водяной бане. В названии товара задано назначение, но нет электрических и монтажных параметров, поэтому одной модели оборудования для подбора недостаточно.

1. До снятия ТЭН отключите водяную баню от электропитания и дождитесь, пока узел остынет. Учитывайте, что нагреватель установлен в оборудовании, работающем с водой.
2. Снимите старый элемент с учётом конструкции бани. Сохраните его форму и не деформируйте трубку: после демонтажа они нужны для сопоставления с новым исполнением.
3. Сверьте данные старого ТЭН: маркировку, длину, диаметр трубки, мощность и напряжение. Если изделие имеет изгиб, зафиксируйте его форму и длину после гибки; в названии STEGLER WB-6 эти параметры не указаны.
4. Определите, как нагреватель закреплён в узле: штуцером с резьбой, гайкой или фланцем. При фланцевом исполнении измерьте межосевое расстояние, чтобы согласовать крепление с водяной баней.
5. Подберите исполнение для воды и согласуйте его геометрию, крепление, мощность и напряжение с установленным узлом STEGLER WB-6. Если какой-либо параметр требуется изменить, укажите это отдельно.
6. После монтажа проверьте положение ТЭН и перед включением убедитесь, что рабочая часть находится в предусмотренной водяной среде. Оценивать замену только по нагреву на воздухе для этой модели нельзя.

Как изменить исполнение ТЭН для STEGLER WB-6

Название задаёт назначение для водяной бани STEGLER WB-6, но не описывает конструкцию. Заказные параметры нужно привязать к месту установки и работе в воде, а не выбирать как универсальный набор для любого трубчатого электронагревателя.

• Крепление: в названии STEGLER WB-6 оно не указано. Для этого ТЭН можно задать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2, либо фланец. В заявке укажите исполнение, соответствующее посадочному месту водяной бани.
• Выводы: конструкция контактной части для STEGLER WB-6 в названии не обозначена. Для заказного ТЭН выбирают контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны согласуют с установленным элементом.
• Оболочка: материал ТЭН для STEGLER WB-6 не указан. Для водяного исполнения доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; если в бане используется жёсткая или солёная вода, заказ можно задать с оболочкой из AISI 316 или титана.
• Мощность и напряжение: в названии модели значений нет. Для заказного исполнения доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры сохраняются, а мощность меняется, удельную нагрузку на оболочку пересчитывают под воду.
• Форма и длина: геометрия ТЭН для STEGLER WB-6 в названии не приведена. Можно задать прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу; длину, радиус гиба и межосевое расстояние указывают для узла бани.
• Дополнение: для заказного ТЭН к STEGLER WB-6 можно предусмотреть встроенный термовыключатель или термостат. В названии товара наличие этих элементов не заявлено.

В каких водяных установках встречаются подобные нагреватели

Подобные трубчатые электронагреватели применяют в водяных лабораторных банях. Нагреватель находится в резервуаре с водой, которая используется для работы с лабораторной посудой под рабочей поверхностью. Среди примеров оборудования указаны LOIP LB-100 и LB-162, а также STEGLER WB-1. Это модели водяных бань, но их упоминание не подтверждает взаимозаменяемость нагревателей с ТЭН для STEGLER WB-6.

Трубчатые нагреватели используют и в стоматологических полимеризаторах: водяная баня в них служит для обработки акрила. Пример оборудования - Kulzer Palamat Premium. При длительной работе без замены воды может образовываться накипь; при многократных загрузках за смену нагреватель проходит циклы нагрева и остывания. Эти условия относятся к работе оборудования и не задают мощность, напряжение или размеры ТЭН для STEGLER WB-6.

Какие данные нужны для подбора к STEGLER WB-6

Для подбора сообщите модель оборудования - STEGLER WB-6 - и приложите фотографии старого ТЭН и места его установки. Если на выводе или штуцере сохранилась маркировка, сфотографируйте её отдельно: в названии карточки нет данных о мощности, напряжении и монтажных размерах.

Укажите длину и диаметр трубки, форму, мощность и напряжение старого элемента. Для изогнутого ТЭН опишите форму после гибки; для крепления сообщите тип резьбы или наличие фланца, а при необходимости - межосевое расстояние. Эти параметры нужны, чтобы определить конкретное исполнение для водяной бани, а не подбирать деталь только по обозначению STEGLER WB-6.

Опишите используемую воду, особенно если она жёсткая или солёная: эта информация нужна при выборе материала оболочки. Если нужно изменить форму, крепление или выводы, перечислите требуемые параметры отдельно. Воздушный нагреватель, в том числе ТЭН для бани с другой рабочей средой, не следует предлагать как замену водяному ТЭН без проверки назначения.

Варианты исполнения: расчёт для этого ТЭН
