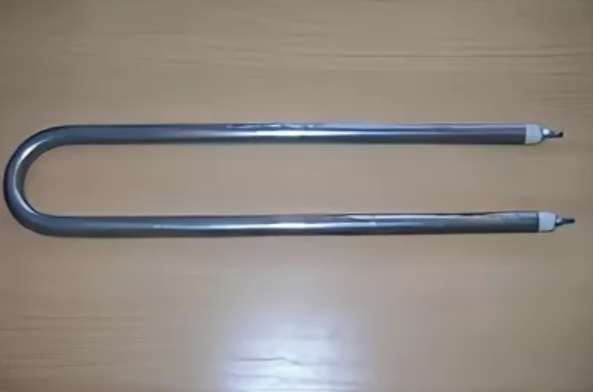

Характеристики
| Маркировка | 71А 10/0,4 S220 |
|---|---|
| Развёрнутая длина | 710 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 0,4 кВт |
| Напряжение | 220 В |
| Код среды | S: неподвижный воздух и газы до 450 °C |
Расчёт помогает оценить электрическую нагрузку
По расчёту ток составляет 1,8 А, сопротивление в рабочем режиме - 121 Ом. Эти значения используют при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине - 2,02 Вт/см² при пределе для среды по ГОСТ 13268-88 в 2,2 Вт/см². Запас до предела составляет 8 %.
Параметры расчёта помогают оценить нагрузку, но при замене также нужно проверить исполнение и размеры.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 630 мм |
|---|---|
| Расчётный ток | 1,8 А |
| Расчётное сопротивление в рабочем режиме | 121 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,02 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 2,2 Вт/см² |
| Запас до предела ГОСТ | 8 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что зашифровано в маркировке 71А 10/0,4 S220
Развёрнутая длина указана как 710 мм. Код A соответствует длине контактного стержня в заделке 40 мм.
В маркировке также заданы диаметр оболочки 10 мм, мощность 0,4 кВт, напряжение 220 В и среда S: неподвижный воздух и газы до 450 °C.
Неподвижный воздух и обдув требуют разного подбора
Воздушный ТЭН с кодом S предназначен для неподвижного воздуха и газов. Для нагрева в движущейся воздушной среде предусмотрено обозначение O; переносить параметры между такими условиями без проверки нельзя.
Трубчатые нагреватели встречаются в приточных калориферах систем вентиляции, где их обдувает приточный воздух. При подборе ТЭН для калорифера учитывайте условия обдува и сверяйте их с маркировкой.
Для повтора гибки снимите размеры старого элемента
Сверьте развёрнутую длину, диаметр трубки и форму после гибки. Габарит согнутого ТЭН не заменяет длину трубки в развёрнутом виде.
Если маркировка не читается, приложите образец или эскиз с геометрией. Форму можно задать по чертежу, эскизу или старому нагревателю.
- Запишите длину и диаметр трубки.
- Укажите форму после гибки и размеры крепления.
Код S не означает пригодность для воды
Эта маркировка указывает на нагрев неподвижного воздуха и газов, а не жидкости. Для воды требуется исполнение, рассчитанное на соответствующую среду.
Запрос «ТЭН для печи» или для сушильной камеры сам по себе не определяет совместимость: важны маркировка, геометрия и фактическая среда.
Что подготовить для расчёта замены
Для подбора ТЭНа по маркировке пришлите данные старого элемента. Если надписи нет, подойдут размеры, фото и образец; форму можно указать на эскизе.
- Маркировка со старого ТЭН или фото места, где она выбита.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: неподвижный воздух, воздух с обдувом, вода или масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования совместимость не определить. Сверьте маркировку и размеры старого элемента. Такие ТЭН встречаются в приточных калориферах систем вентиляции.
Можно ли сделать замену по старому образцу без маркировки?
Да, для расчёта можно использовать образец или эскиз. Нужны размеры трубки, форма после гибки, мощность, напряжение и условия работы.
Можно ли поставить этот ТЭН в воду или масло?
Нет оснований считать его подходящим для жидкости: код S обозначает неподвижный воздух и газы. Для воды или масла нужен подбор под соответствующую среду.
Как проверить старый ТЭН?
Снимите маркировку и измерьте развёрнутую длину, диаметр трубки и форму после гибки. Для уточнения подбора приложите фото или сам элемент.
Что прислать для расчёта?
Маркировку, размеры, мощность, напряжение, тип среды и данные о креплении. Если маркировки нет, приложите фото старого ТЭН и укажите модель оборудования.
Можно ли повторить форму старого ТЭН для печи?
Форму можно задать по образцу или эскизу, но название оборудования не подтверждает совместимость. Перед расчётом нужно сверить маркировку, размеры и среду нагрева.
