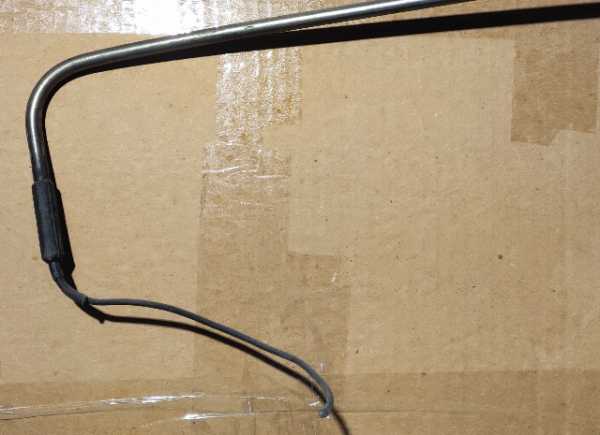

Характеристики
| Тип | ТЭН оттайки |
|---|---|
| Длина | L=2350 |
| Форма | Г-образный |
| Мощность | 1,2 кВт |
Ранний отказ: сначала проверьте условия работы
По одному названию нельзя определить причину перегорания. При замене важно сверить среду нагрева, форму и размеры старого ТЭН: условия для неподвижного воздуха и для воздуха с обдувом различаются.
- Не переносите параметры с похожего нагревателя без проверки маркировки и условий работы.
- Если исходный ТЭН деформирован или повреждён, для подбора используйте его маркировку и доступные размеры.
Г-образный изгиб не задаёт тип крепления
В каталоге указана Г-образная форма, но не обозначены штуцер, гайка или фланец. Перед заменой отдельно сверьте крепление и межосевое расстояние.
По заказу трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя; форму и крепление задают в исходных данных.
- Сопоставьте изгиб старого ТЭН с его положением в узле.
- Не считайте форму крепления известной только по обозначению «Г-образный».
Для оттайки важно, движется ли воздух
Такие ТЭН ставят вдоль или внутри оребрённого теплообменника испарителя. Они встречаются при оттайке испарителя воздухоохладителя холодильной камеры.
Запросы «воздушный тэн» и «тэн для печи» сами по себе не подтверждают, что этот ТЭН предназначен для таких условий или оборудования. По ГОСТ 13268-88 буква S обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450°C, а T - в той же среде при температуре оболочки выше 450°C. Буква K относится к движущемуся воздуху со скоростью не менее 6 м/с и температуре оболочки выше 450°C. В названии товара этих букв нет.
- Уточните, работает ли нагреватель в неподвижном воздухе или при обдуве.
- Модели оборудования в исходных данных не указаны: совместимость конкретного узла сверяйте по маркировке и размерам старого ТЭН.
Снимите размеры старого ТЭН до подбора
Для Г-образной детали важны не только длина, но и форма после гибки. Запишите развёрнутую длину либо длину и форму после гибки, диаметр трубки, а также размеры крепления.
- Сфотографируйте маркировку у вывода или на штуцере.
- Зафиксируйте межосевое расстояние и положение изгиба.
- Если маркировки нет, приложите фото старого нагревателя рядом с замерами.
Проверка старого нагревателя мультиметром
С отключённого от питания ТЭН можно снять показание сопротивления спирали мультиметром и проверить изоляцию. Сравнивать результат нужно с данными маркировки или паспорта старого нагревателя: нормативные значения для этой карточки не указаны.
- Запишите измеренное сопротивление и укажите, каким прибором проводилась проверка.
- Не подменяйте результат измерения предположением о мощности или напряжении.
Какие данные приложить для расчёта
Для подбора формы и исполнения соберите сведения со старого нагревателя и узла. Если маркировка не читается, приложите фото и размеры.
- Маркировка, развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьба, гайка или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одному названию совместимость подтвердить нельзя. Такие нагреватели применяются при оттайке испарителя воздухоохладителя холодильной камеры, но конкретные модели оборудования в исходных данных не указаны. Сверьте маркировку и размеры старого ТЭН.
Можно ли изготовить замену без маркировки?
Для расчёта нужны размеры и форма старого нагревателя, мощность, напряжение, среда и данные крепления. Если маркировки нет, приложите фото и замеры.
Можно ли поставить этот ТЭН в воду, воздух или масло?
В названии товара рабочая среда не указана. Перед заменой сообщите, где работает нагреватель, и не выбирайте исполнение только по форме.
Как проверить старый ТЭН?
На отключённом от питания нагревателе измерьте мультиметром сопротивление спирали и проверьте изоляцию. Сопоставьте результаты с маркировкой или паспортом старого ТЭН; нормативные значения для этой карточки не приведены.
Что прислать для расчёта?
Маркировку, длину и форму после гибки, диаметр трубки, мощность, напряжение, среду и данные крепления. Добавьте модель оборудования или фото старого нагревателя.
Как повторить Г-образную форму старого ТЭН?
Укажите развёрнутую длину либо длину и форму после гибки, диаметр трубки и размеры крепления. Фото старого нагревателя поможет сопоставить положение изгиба.
