Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | Тепловентилятор Калибр ТВ-1,5/3,0 |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 6,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
1500 Вт и 220 В: что сообщает маркировка

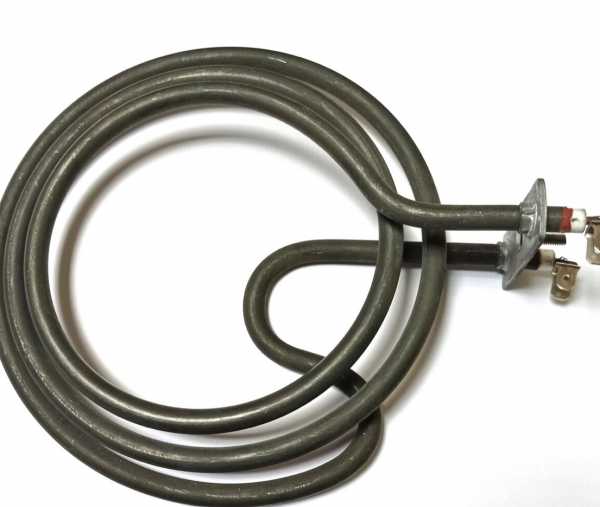

Это трубчатый электронагреватель для тепловентилятора Калибр ТВ-1,5/3,0. Из названия известны мощность 1500 Вт и напряжение 220 В; форма, габариты, крепление и движение воздуха в маркировке не обозначены. Эти данные нужно уточнять отдельно, а не выводить из обозначения модели.
- Для исполнения 1500 Вт на 220 В расчётный ток составляет 6,8 А, сопротивление в рабочем режиме - 32,3 Ом. Эти значения позволяют сопоставить исходный вариант с исполнениями на другую мощность или напряжение.
- В маркировках нагревателей буквы S и O различают режимы газовой среды: S обозначает неподвижную среду, O - движущийся воздух со скоростью не менее 6 м/с. В названии ТЭН Калибр ТВ-1,5/3,0 ни одной из этих букв нет.
- Для обозначений S и O в справочных данных указан предел температуры оболочки до 450°C. Уточните, работает ли ТЭН на 1500 Вт, 220 В в неподвижном воздухе или в потоке: это условие влияет на выбор исполнения.
- Назначение «тепловентилятор» не подтверждает взаимозаменяемость с любым нагревателем. Например, запрос «ТЭН для печи» может подразумевать другие условия установки и движения воздуха.
Какие параметры ТЭН можно задать при заказе
Для исполнения Калибр ТВ-1,5/3,0 исходные значения по каталогу - 1500 Вт и 220 В. Остальные параметры можно согласовать, чтобы нагреватель соответствовал воздушному узлу и его креплению.
- Сейчас указаны 1500 Вт и 220 В → по заказу можно задать другую мощность и напряжение. Для нового сочетания параметров нагрузку на оболочку пересчитывают с учётом среды и теплоотвода.
- Сейчас крепление ТЭН в названии не указано → для исполнения на 1500 Вт, 220 В можно согласовать штуцер с гайкой или фланец; конструкцию крепления определяют по узлу тепловентилятора.
- Сейчас способ подключения и выводы не указаны → можно выбрать контактный стержень с резьбой либо выводы проводом в термостойкой изоляции. Вариант согласуют для подключения ТЭН в конкретном оборудовании.
- Сейчас форма и длина нагревателя для ТВ-1,5/3,0 не указаны → можно задать прямую, U-, M-, W-образную, спиральную или другую предусмотренную форму и требуемую длину. Также по заказу доступны встроенный термовыключатель или термостат.
- Сейчас материал оболочки в названии не указан → для ТЭН на 1500 Вт, 220 В можно согласовать чёрную или нержавеющую сталь либо медь.
Как пересчитать мощность для ТВ-1,5/3,0
Для ТЭН Калибр ТВ-1,5/3,0 исходный расчёт относится к 1500 Вт и 220 В: ток 6,8 А, сопротивление в рабочем режиме 32,3 Ом. Если меняется мощность или питание, эти показатели уже не описывают новый вариант. Электрические параметры и геометрию нужно оценивать вместе, особенно для нагревателя в потоке воздуха.
Для сравнения с исходными 1500 Вт и 220 В вариант 0,8 кВт на 220 В рассчитан на ток 3,6 А. При неизменной длине нагревателя нагрузка на оболочку составит 0,53 от исходной. Для применения в тепловентиляторе это соотношение показывает, как изменится тепловая нагрузка при сохранении длины; окончательный выбор зависит от среды и теплоотвода.
Если для ТЭН ТВ-1,5/3,0 требуется оставить мощность 1,5 кВт, но перейти с 220 В на 380 В, расчёт даёт ток 3,9 А и сопротивление спирали 96,3 Ом. Такой запрос означает изменение электрического исполнения при той же мощности, а не простую замену питания у исходного изделия.
Вариант 2,2 кВт на 220 В рассчитан на ток 10 А. При той же длине нагрузка на оболочку составит 1,47 от исходной для ТЭН 1500 Вт. Поэтому для установки в тепловентилятор длину нужно проверять применительно к воздушной среде. В расчётных вариантах не приведены длина стержня и размер штуцера: их согласуют отдельно для выбранной конструкции.
Как воздушный поток влияет на работу ТЭН
В тепловентиляторе нагреватель находится в корпусе, где его обдувает вентилятор. Для ТЭН Калибр ТВ-1,5/3,0 известны 1500 Вт и 220 В, но геометрия установки и конструкция старого элемента по названию неизвестны. При подборе замены поэтому сопоставляют электрические данные, форму и крепление.
Воздушные нагреватели встречаются в тепловых завесах и промышленных тепловентиляторах. В справочнике оборудования указаны модели Ballu BHC-M15-T12, Ballu Electro LT Eco Power, Ballu BHP-M2-15, Тепломаш КЭВ-18П4012E и Тропик (Tropik). Это примеры оборудования с воздушным нагревом, а не подтверждение совместимости с ТЭН Калибр на 1500 Вт и 220 В. В калорифере электрическом соответствие также определяют по устройству нагревательного узла и параметрам элемента.
- Частые циклы включения и выключения при автоматике по открытию двери указаны среди причин отказа нагревателей тепловых завес. Для ТЭН на 1500 Вт и 220 В режим работы оборудования следует учитывать при выборе исполнения.
- Пыль и жир могут накапливаться на нагревателе в общепите и на складах. Для подбора исполнения ТВ-1,5/3,0 важно учитывать состояние воздушного тракта и условия, в которых будет работать элемент.
- В справочных данных засор воздухозаборной решётки назван причиной перегрева тепловой завесы. Если подача воздуха нарушена, мощность 1500 Вт и напряжение 220 В сами по себе не подтверждают допустимость работы нагревателя.
Для 1500 Вт важно уточнить режим воздуха
В названии ТЭН Калибр ТВ-1,5/3,0 указаны 1500 Вт и 220 В, но буква среды отсутствует. В маркировке S относится к неподвижной газовой среде, а O - к движущемуся воздуху со скоростью не менее 6 м/с; для этих обозначений в справочных данных приведён предел температуры оболочки до 450°C. Поэтому при заказе исполнения нужно указать, есть ли обдув и где установлен нагреватель. Это относится и к запросам «ТЭН для сушильного шкафа» или для сушильной камеры: такое назначение не задаёт режим воздуха в узле тепловентилятора.
Что сверить для исполнения Калибр ТВ-1,5/3,0
Чтобы согласовать ТЭН на 1500 Вт и 220 В для тепловентилятора Калибр ТВ-1,5/3,0, подготовьте сведения о его геометрии, подключении и воздушном режиме.
- Маркировку старого ТЭН, если она нанесена у вывода или на штуцере; сопоставьте её с исходными 1500 Вт и 220 В.
- Развёрнутую длину либо длину и форму после гибки, а также диаметр трубки: эти параметры в названии ТВ-1,5/3,0 не приведены.
- Фактические мощность и напряжение, если они отличаются от указанных для товара 1500 Вт и 220 В.
- Условия работы: неподвижный воздух или принудительный обдув. Это позволит правильно определить среду для воздушного исполнения.
- Тип крепления, межосевое расстояние, модель оборудования или фотографию старого нагревателя, чтобы соотнести исполнение на 1500 Вт, 220 В с конструкцией тепловентилятора.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН Калибр ТВ-1,5/3,0 на 1500 Вт, 220 В с другой резьбой или креплением?
Да. Для исполнения 1500 Вт, 220 В можно согласовать штуцер с гайкой или фланец. Конкретное крепление в названии ТВ-1,5/3,0 не указано, поэтому его определяют по конструкции узла.
Можно ли изменить выводы или длину контактного стержня у ТЭН на 1500 Вт, 220 В?
Да, можно выбрать контактный стержень с резьбой либо выводы проводом в термостойкой изоляции. Длина контактной части для ТЭН Калибр ТВ-1,5/3,0 в названии не задана.
Можно ли изменить мощность или напряжение, оставив размеры ТЭН ТВ-1,5/3,0?
Можно согласовать другое электрическое исполнение, но спираль пересчитывают. Для 1,5 кВт на 380 В расчётные значения составляют 3,9 А и 96,3 Ом; этот вариант рассчитан с сохранением размеров.
Можно ли заказать исполнение 1500 Вт, 220 В по старому образцу без маркировки?
Да, для этого нужны геометрия нагревателя, мощность, напряжение, среда и крепление. Название Калибр ТВ-1,5/3,0 сообщает 1500 Вт и 220 В, но не задаёт форму и размеры.
Можно ли использовать ТЭН на 1500 Вт, 220 В в другой воздушной среде?
Перед выбором нужно уточнить, работает ли он в неподвижном воздухе или с принудительным обдувом. В названии ТВ-1,5/3,0 буква среды не указана.
Подойдёт ли ТЭН Калибр ТВ-1,5/3,0, 1500 Вт, 220 В к другой модели тепловентилятора?
Совместимость нельзя подтвердить только по мощности 1500 Вт и напряжению 220 В: нужно сверить форму, размеры и крепление. Ballu BHP-M2-15 и Тепломаш КЭВ-18П4012E приведены как примеры воздушного оборудования, а не как подтверждённые места установки этого ТЭН.
