Характеристики
| Тип | ТЭН |
|---|---|
| Оборудование | Шкаф сушильный ШС-80-01 СПУ |
| Конвекция | Принудительная |
| Мощность | 1,2 кВт |
Параметры ТЭН для ШС-80-01 СПУ

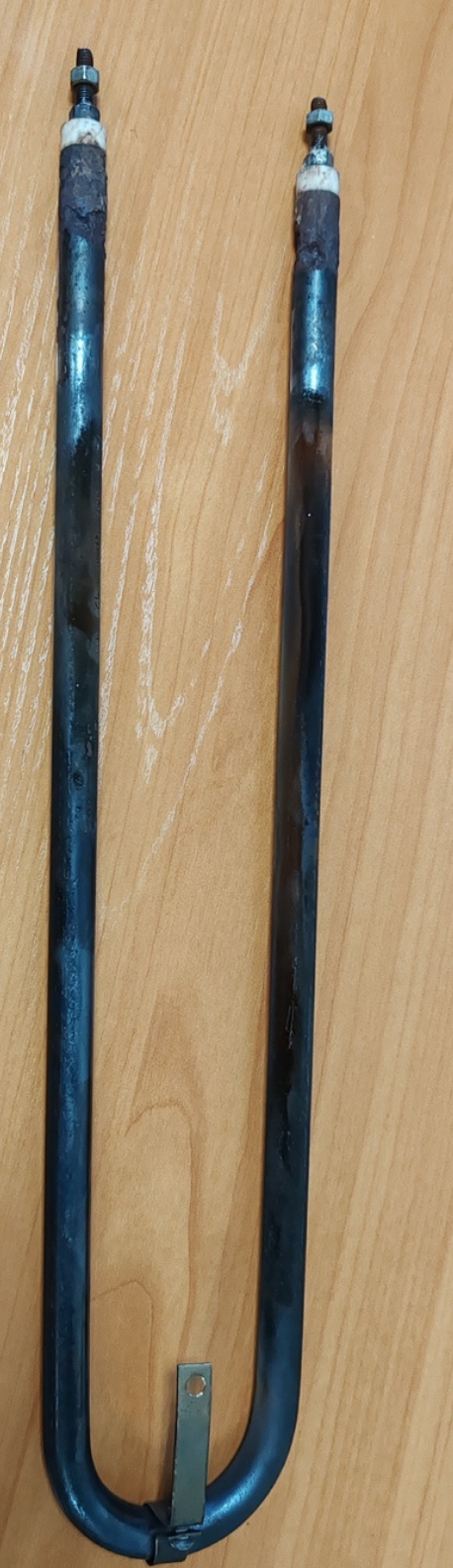

Это воздушный тэн мощностью 1,2 кВт, указанный для сушильного шкафа ШС-80-01 СПУ с принудительной конвекцией. Название задаёт назначение и мощность, но не определяет геометрию нагревателя: по одной модели шкафа нельзя установить длину трубки, форму изгиба или способ крепления.
- ШС-80-01 СПУ - модель шкафа, для которого указан ТЭН.
- Принудительная конвекция - режим движения воздуха, обозначенный в названии товара.
- 1,2 кВт - мощность этого нагревателя, а не суммарная мощность шкафа.
- Резьба штуцера и вид крепления в названии не указаны.
- Диаметр, длина и форма трубки, а также материал оболочки в названии не приведены.
Как изменить исполнение ТЭН мощностью 1,2 кВт
Для шкафа ШС-80-01 СПУ в каталоге указаны воздушная среда с принудительной конвекцией и мощность 1,2 кВт. По заказу конфигурацию можно уточнить по конструкции узла и требованиям к подключению:
- Крепление у ТЭН 1,2 кВт не задано → можем выполнить штуцер с гайкой или фланец; размеры крепления согласуем по конструкции узла ШС-80-01 СПУ.
- Выводы не указаны → для ТЭН мощностью 1,2 кВт можем предусмотреть резьбовые контактные стержни с гайками или термостойкий провод, в зависимости от способа подключения в шкафу.
- Материал оболочки в карточке не приведён → для воздушного исполнения можем выбрать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- Мощность указана 1,2 кВт → по заказу можем рассчитать другую мощность и напряжение с учётом размеров и воздушного режима.
- Форма и длина не заданы → можем сделать прямой, U-, W-, M- или Г-образный ТЭН, кольцо, спираль, скрепку или исполнение по эскизу.
- Для обдува можем добавить оребрение; также по заказу предусмотрены встроенный термовыключатель или термостат.
Материал оболочки выбирают для воздушного режима
Для ТЭН ШС-80-01 СПУ задана мощность 1,2 кВт, однако по этому значению одному нельзя определить материал оболочки. Для воздуха материал выбирают с учётом температуры самой оболочки: при умеренном нагреве используют чёрную сталь, при высокой температуре - нержавеющую или жаропрочную. Конкретный вариант для этого нагревателя в каталожном названии не указан.
Если сохраняется мощность 1,2 кВт, при заказе нужно также сообщить напряжение и фактические габариты изделия. Если для узла ШС-80-01 СПУ требуется другая мощность при сохранении габаритов, нагреватель пересчитывают: меняется удельная нагрузка оболочки, а расчёт учитывает принудительную конвекцию.
Данных о расчётном варианте с другой длиной стержня, конкретным напряжением, мощностью на той же длине или определённым штуцером для этого товара нет. Такие значения нельзя выводить из обозначения ШС-80-01 СПУ. Для изготовления трубчатого электронагревателя в нужной конфигурации передают параметры конкретного узла и требуемое исполнение.
ТЭН для сушильного шкафа с принудительной конвекцией выбирают с учётом его положения относительно потока воздуха. Если нужен гладкий ТЭН, это следует указать; для усиления теплоотдачи по заказу предусмотрено оребрение. Каталожная мощность 1,2 кВт остаётся исходным параметром и меняется только по отдельному согласованию.
Работа нагревателя в сушильном шкафу
В лабораторных сушильных шкафах нагреватели размещают в стенках рабочей камеры; оборудование может работать с естественной или принудительной конвекцией. В качестве примеров моделей встречаются ШС-80-01 СПУ и SNOL 67/350. Для сухожаровых шкафов с принудительным обдувом также применяются ГП-20-СПУ, ГП-40-СПУ и ГП-80-СПУ. Такие ТЭН ставят в сушильные и сухожаровые шкафы подобного типа с принудительной или естественной конвекцией воздуха в рабочей камере.
В таких узлах применяют трубчатые нагреватели, а в некоторых моделях - проволочные спирали. Среди причин отказа нагревателей в лабораторных шкафах указываются превышение максимальной температуры и механическая вибрация, из-за которой может оборваться спираль. Для воздушных стерилизаторов отдельно отмечается риск перегрева при нарушении циркуляции: например, если загрузка перекрывает вентиляционные отверстия.
При замене ТЭН для ШС-80-01 СПУ важно сопоставить конструкцию изделия с расположением и обдувом в конкретной сушильной камере. Одного совпадения мощности 1,2 кВт недостаточно, чтобы подтвердить совпадение геометрии и крепления. Запрос «ТЭН для печи» тоже может относиться к трубчатому нагревателю, но в этой карточке речь идёт о сушильном шкафе и воздушной среде. Это не ТЭН для вентиляции: его назначение в названии связано с нагревом в ШС-80-01 СПУ.
Почему воздушный ТЭН нельзя ставить в воду
В названии товара для ШС-80-01 СПУ указана принудительная конвекция, то есть исполнение связано с нагревом движущегося воздуха. Переносить параметры этого ТЭН мощностью 1,2 кВт на водяной узел без отдельного подбора нельзя.
- Материал оболочки для воздушного исполнения выбирают по температуре оболочки; его нельзя автоматически считать подходящим для воды.
- Принудительная конвекция в названии ШС-80-01 СПУ описывает воздушный режим, а не циркуляцию жидкости.
- Совпадение мощности 1,2 кВт не подтверждает пригодность нагревателя для другой среды.
- Для ТЭН в воде требуется отдельно задать среду и конструкцию; у этой карточки такие параметры не указаны.
Что сверить для замены ТЭН в ШС-80-01 СПУ
Для подбора замены к шкафу ШС-80-01 СПУ сопоставьте параметры нагревателя с узлом установки. В каталоге указаны мощность 1,2 кВт и принудительная конвекция, остальные размеры и конструктивные данные нужно сообщить отдельно.
- Маркировка старого нагревателя, если она читается; укажите, где она нанесена.
- Развёрнутая длина или длина после гибки, форма и диаметр трубки.
- Мощность и напряжение; для этой карточки указана мощность 1,2 кВт.
- Среда и обдув: для ШС-80-01 СПУ в названии указана принудительная конвекция воздуха.
- Тип крепления, параметры штуцера или фланца и межосевое расстояние.
- Модель оборудования либо фотография старого ТЭН, чтобы сопоставить его с узлом шкафа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 1,2 кВт с другой резьбой или креплением?
Да. Для ТЭН к ШС-80-01 СПУ можно заказать штуцер с гайкой или фланец. В заказе укажите требуемое исполнение крепления и его размеры.
Можно ли изменить выводы или длину контактного стержня?
Да. Для ТЭН мощностью 1,2 кВт можно задать резьбовые контактные стержни с гайками либо термостойкий провод. Длину контактной части согласуют с требованиями к подключению шкафа.
Можно ли задать другую мощность или напряжение при тех же размерах?
Да, для ТЭН ШС-80-01 СПУ можно рассчитать другие электрические параметры. При изменении мощности на тех же габаритах проверяют удельную нагрузку оболочки для воздушного режима.
Можно ли изготовить ТЭН для ШС-80-01 СПУ без маркировки старого изделия?
Для подбора замены ТЭН мощностью 1,2 кВт можно предоставить размеры, форму, крепление и данные подключения. Фото старого нагревателя и модель шкафа помогут уточнить исполнение.
Можно ли использовать этот ТЭН в другой среде?
В названии указаны ШС-80-01 СПУ и принудительная конвекция воздуха. Для другой среды исполнение ТЭН мощностью 1,2 кВт нужно подбирать отдельно.
Подойдёт ли ТЭН 1,2 кВт к другой модели оборудования?
Одной мощности недостаточно для подтверждения совместимости. Например, для SNOL 67/350 или ГП-40-СПУ нужно сопоставить геометрию и крепление; модели указаны как примеры оборудования, а не как подтверждённые замены.
