Характеристики
| Изделие | Элемент нагревательный |
|---|---|
| Назначение | Для муфельной печи |
| Модель оборудования | М-10л |

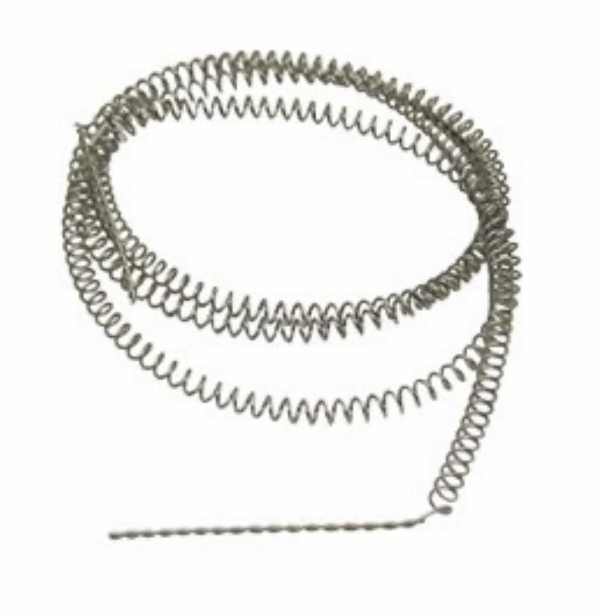

| Каталожное название | Элемент нагревательный для муфельной печи М-10л |
Печь и вода требуют разного исполнения
ТЭН для печи нельзя считать пригодным для воды только по внешнему виду. В названии этого товара указана муфельная печь, поэтому среду и исполнение для замены нужно подтвердить по маркировке старого элемента или его паспорту.
В муфельных печах нагреватели работают в воздушной среде камеры. Примеры моделей оборудования не подтверждают совместимость этого элемента: подбор делают по маркировке и размерам.
- Среда эксплуатации должна соответствовать исполнению нагревателя.
- Не устанавливайте элемент в воду, если его пригодность для такой среды не подтверждена.
Перегрев и загрязнение сокращают срок работы
Внутри трубчатого электронагревателя находится спираль, а между ней и металлической оболочкой расположен теплопроводящий электроизолятор. В муфельной печи на открытом воздухе камеры возможны окисление нагревателя, термоудар при быстром подъёме температуры и попадание глазури или летучих компонентов.
При поиске причины отказа проверьте условия нагрева и загрязнение элемента. Если есть подозрение на пробой на корпус, измерьте сопротивление между контактным стержнем и оболочкой.
- Проверяйте, не попадают ли на нагреватель глазурь и летучие компоненты.
- Для проверки пробоя используйте мультиметр в режиме прозвонки или высокого сопротивления: сигнал либо малое сопротивление указывают на утечку тока на корпус.
Обдув меняет условия работы нагревателя
Для подбора важно знать, воздух неподвижный или движется с обдувом. По ГОСТ 13268-88 буквы O, K, T описывают разные сочетания обдува и температуры оболочки.
Эти обозначения относятся к системе кодов ГОСТ и не подтверждают характеристики данного товара без маркировки. Для ТЭН неподвижный воздух и исполнений с обдувом нужно сообщить реальную среду работы. Аналогично, ТЭН для калорифера или ТЭН для вентиляции подбирают с учётом движения воздуха, а не только формы элемента.
- Укажите, есть ли обдув и как организован поток воздуха.
- Не переносите обозначения и допустимые условия одного производителя на изделие без подтверждения маркировкой.
Схему питания задают по параметрам сети и элементов
Для одного ТЭН нужно сверить напряжение элемента с напряжением питания. Если элементов несколько и сеть трёхфазная, заранее укажите количество и паспортные напряжения каждого элемента.
Схему звезда или треугольник нельзя назначить только по числу нагревателей. Для расчёта нужны данные элементов и сети; ваттная нагрузка ТЭН также должна соответствовать заданному режиму.
- Укажите, меняется один элемент или группа.
- Передайте напряжение питания и данные с маркировки каждого ТЭН.
Снимите размеры до демонтажа старого элемента
Для повторения формы нужны развёрнутая длина или размеры после гибки, диаметр трубки и данные о креплении. На эскизе отметьте холодные зоны и участки, которые фактически нагреваются, если эти сведения известны.
Трубчатые ТЭН делают по чертежу, эскизу, образцу или маркировке старого нагревателя. Форму после гибки и расположение выводов лучше показать на схеме с размерами.
- Измерьте развёрнутую длину, диаметр трубки и форму.
- Укажите тип крепления и межосевое расстояние, если оно есть.
Данные для расчёта соберите в одном сообщении
Для подбора замены пригодятся маркировка со старого ТЭН, мощность и напряжение, размеры, среда работы и способ крепления. Если маркировки нет, приложите фото элемента и оборудования.
- Маркировка или модель оборудования.
- Развёрнутая длина либо размеры и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: неподвижный воздух, воздух с обдувом, вода или масло.
- Тип крепления, межосевое расстояние и фото старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот элемент к моей муфельной печи?
По одному названию модели подтвердить совместимость нельзя. Сверьте маркировку, размеры, мощность, напряжение и крепление старого элемента.
Можно ли изготовить замену без маркировки?
Для подбора передайте размеры, форму, мощность, напряжение и фото старого ТЭН. Также приложите модель оборудования, если она известна.
Можно ли поставить этот ТЭН в воду или масло?
В названии товара указана муфельная печь, а не водяное или масляное оборудование. Для другой среды требуется подтверждение по маркировке и параметрам элемента.
Как проверить старый ТЭН на пробой?
Мультиметром проверьте сопротивление между контактным стержнем и оболочкой в режиме прозвонки или высокого сопротивления. Звуковой сигнал либо малое сопротивление указывают на утечку тока на корпус.
Что прислать для расчёта замены?
Нужны маркировка или модель оборудования, размеры, мощность, напряжение, среда и данные о креплении. Пришлите также фото старого элемента.
Как учесть неподвижный и движущийся воздух?
Укажите, есть ли обдув, и приложите маркировку старого элемента. У производителей обозначения O, K и T связаны с движением воздуха и температурой оболочки, но их значение нужно сверять с конкретной маркировкой.
