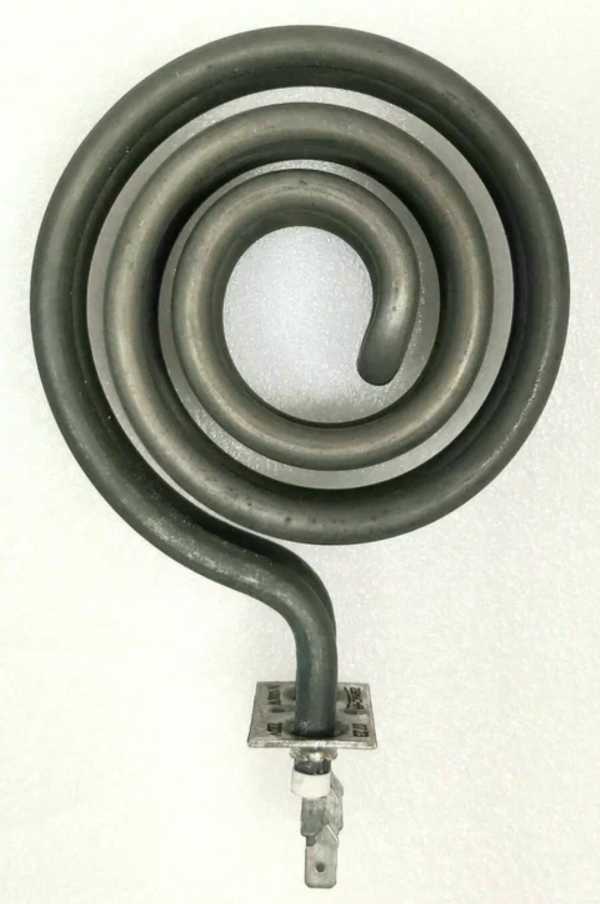

Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Для канального тепловентилятора |
| Также указан | Для обогревателя |
| Мощность | 1 кВт |
Где стоит такой нагреватель
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
Промышленный и канальный увлажнитель воздуха (парогенератор)
Узел: погружной трубчатый нагреватель (ТЭН-парогенератор) в баке с водой внутри корпуса увлажнителя Какой ТЭН ставят: оболочка из нержавеющей стали (не загрязняет воду и пар, подходит для пищевых производств), альтернатива без ТЭН - электродный метод (серия ЭЭП с советских времён) или… Почему отказывает: накипь от жёсткости воды на поверхности ТЭН, работа без воды при сбое уровня в баке Модели: Carel humiSteam x-plus UE005XL0E1.
Для канала с потоком воздуха, не для погружения
ТЭН мощностью 1000w предназначен по названию для канального тепловентилятора и обогревателя. В канальном нагревателе трубчатый электронагреватель расположен в воздуховоде приточной установки. Тепло от оболочки отводит проходящий воздух, поэтому для работы такого узла требуется нормативная минимальная скорость обдува. Само значение 1000w не определяет, можно ли использовать элемент в другой среде.
Вода меняет условия теплоотвода, а название этого ТЭН не указывает на погружное исполнение. Перед заменой важно подтвердить, что старый элемент установлен именно в воздушном канале, и сверить его форму, крепление и электрические параметры. Такие ТЭН ставят в канальные тепловентиляторы и обогреватели вида Тепломаш КЭВ-100Т20E, Тепломаш КЭВ-18П4012E и Вентс МПА 1500 Е-18,0 ЕС Л А31; для проверки замены нужны данные самого оборудования и нагревателя.
- Если вентилятор выключен или неисправен, обдув прекращается; для канального нагревателя это может привести к перегоранию спирали.
- Пыль на нагревателе снижает эффективность теплоотдачи и указана среди причин отказа канального узла.
- Для ТЭН 1000w нужно подтвердить воздушный режим работы: по названию нельзя считать его пригодным для нагрева воды.
Как заменить ТЭН 1000w в воздушном канале
До установки нового элемента проверьте, что старый нагреватель работал в канальном воздушном узле: одинаковая мощность не означает одинаковые размеры и присоединение.
- Отключите оборудование от питания и подготовьте узел к безопасной замене.
- Снимите старый ТЭН согласно порядку обслуживания установленного оборудования, сохранив возможность осмотреть его геометрию и крепёж.
- Сверьте мощность и напряжение, форму элемента, развёрнутую длину или длину после гибки, диаметр трубки и способ установки.
- Уточните, что нагреватель работает в воздушном канале и получает обдув. Для такого узла прекращение потока воздуха связано с риском перегорания спирали.
- Передайте параметры старого элемента для подбора исполнения. Если вместо 1000w рассматривается другая мощность, её нужно согласовать с размерами и средой.
- После установки проверьте работу ТЭН в предусмотренном для оборудования режиме. Воздушное исполнение для канального тепловентилятора нельзя автоматически использовать как погружное.
Как адаптировать исполнение под узел с ТЭН 1000w
В каталожном названии заданы воздушное применение и мощность 1000w. Остальные параметры можно согласовать с конструкцией канального тепловентилятора.
- Присоединение: резьба и крепление в названии не обозначены. Для канального узла можно выбрать штуцер с гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; трубная резьба G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступен фланец.
- Выводы: их тип в названии ТЭН 1000w не задан. По заказу выбирают контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны определяют для конкретного подключения.
- Материал оболочки: название не содержит сведений о материале. Для воздушного применения доступны чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой.
- Электрические параметры: мощность указана как 1000w, напряжение не приведено. По заказу можно рассмотреть напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В и мощность от 100 Вт. При изменении мощности на прежних размерах пересчитывают удельную нагрузку на оболочку с учётом среды.
- Геометрия: форма и длина ТЭН 1000w в названии не указаны. Можно согласовать прямое исполнение, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль либо оребрение; задаются также длина, радиус гиба и межосевое расстояние.
- Дополнительное оснащение: для этого воздушного нагревателя по заказу можно предусмотреть встроенный термовыключатель или термостат, а для работы с обдувом - оребрение.
Подобные ТЭН применяют в воздушных камерах и каналах
Подобные трубчатые ТЭН применяют в канальных электронагревателях приточной вентиляции: воздух проходит через нагревательный узел с принудительным потоком. ТЭН 1000w из этой карточки назван для канального тепловентилятора, но при подборе важны также форма, крепление и электрические данные. В термоусадочном туннеле подобные нагреватели создают горячий воздух, который обдувает упакованное изделие.
Воздушный нагрев используют и в других процессах. В лабораторных суховоздушных термостатах ТС-1/80 СПУ и ТСО-1/80 СПУ инкубируют и культивируют биопробы; в инкубаторах прогревают лотки с яйцами. Подобные ТЭН применяют в электроконвекторах и духовых шкафах, где используют неподвижный воздух или принудительную конвекцию. В дезинфекционных камерах обрабатывают одежду и постельные принадлежности увлажнённым горячим воздухом либо смесью пара с формалином. Запросы «ТЭН для печи для пиццы», «ТЭН для духовки» и «ТЭН для электроплиты» относятся к другим задачам подбора: назначение и мощность 1000w сами по себе не подтверждают совпадение конструкции.
Что сообщить для подбора замены на 1000w
Для оценки замены воздушного ТЭН нужны данные о старом элементе и канальном узле. Так можно проверить, соответствует ли конструкция варианту мощностью 1000w, а не ориентироваться только на название.
- Модель канального тепловентилятора или фотография оборудования.
- Фото старого ТЭН целиком и отдельно его маркировки, если она читается.
- Мощность и напряжение, указанные на старом нагревателе.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Крепление: штуцер, резьба или фланец; межосевое расстояние, если оно есть.
- Описание среды и режима: воздушный канал, неподвижный воздух или другой вариант применения.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Вопросы
Можно ли сделать ТЭН 1000w с другой резьбой или креплением?
Да, для исполнения мощностью 1000w можно выбрать штуцер с гайкой и резьбой из перечня вариантов либо фланец. Конкретное присоединение должно соответствовать конструкции канального узла.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН 1000w доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны согласуют с подключением.
Можно ли заказать для этого ТЭН другую мощность или напряжение?
Да, по заказу можно рассмотреть мощность от 100 Вт и напряжение из перечня вариантов. При сохранении размеров новую мощность пересчитывают с учётом удельной нагрузки на оболочку и воздушной среды.
Можно ли подобрать замену мощностью 1000w без маркировки?
Для подбора пригодятся фото ТЭН, его форма, длина, диаметр трубки, данные крепления и модель оборудования. Значение 1000w в названии карточки не подтверждает характеристики элемента, который сейчас установлен.
Можно ли использовать воздушный ТЭН 1000w в воде?
В названии указано применение для канального тепловентилятора и обогревателя, а не работа в воде. Для другой среды требуется отдельный подбор исполнения: совпадение мощности не подтверждает пригодность оболочки.
Подойдёт ли ТЭН 1000w к конкретному канальному тепловентилятору?
Для проверки нужны модель оборудования, размеры ТЭН, его форма, крепление и электрические параметры. В справочнике есть Тепломаш КЭВ-100Т20E и Вентс МПА 1500 Е-18,0 ЕС Л А31, но одной мощности 1000w недостаточно для подбора к этим моделям.
