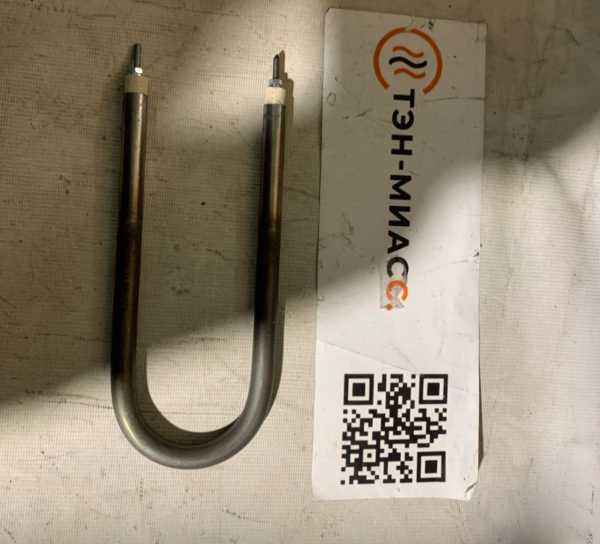

Характеристики
| Тип | воздушный |
|---|---|
| Мощность | 1 кВт |
Снимите геометрию до гибки
Для повторения формы измерьте развёрнутую длину трубки, её диаметр и расстояния между изгибами. Если доступен только установленный элемент, зафиксируйте его форму и размеры после гибки.
Отдельно укажите активную длину и холодные зоны у выводов. В обозначениях по ГОСТ длина контактного стержня в заделке может кодироваться буквами A–H; маркировку ищите у вывода или на штуцере.
- Сфотографируйте старый ТЭН с нескольких сторон рядом с линейкой.
- Отметьте расположение выводов, изгибов и крепления.
Неподвижный воздух и обдув требуют разных обозначений
У производителей буква S по ГОСТ 13268-88 обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450 °C. Буквы O и K относятся к движущемуся воздуху со скоростью не менее 6 м/с: O - при температуре оболочки до 450 °C, K - свыше 450 °C.
Эти обозначения описывают условия работы, а не подтверждают режим конкретного изделия. Для подбора сообщите, есть ли обдув. Для калорифера электрического или ТЭН для вентиляции важно учитывать воздушный поток.
- Неподвижный воздух: укажите это отдельно в запросе.
- Обдув: сообщите, что нагреватель работает в движущемся потоке.
Схему подключения задают по данным оборудования
Для подключения одного ТЭНа или группы в трёхфазной сети нужны данные о напряжении и требуемой схеме. Не выбирайте соединение звездой или треугольником только по мощности 1 кВт: укажите эти условия при расчёте.
Если нагревателей несколько, приложите схему подключения оборудования или его модель. Так можно сопоставить заказ с исходными данными.
- Сообщите напряжение, указанное для оборудования.
- Уточните, нужен один нагреватель или несколько и какая схема предусмотрена.
Воздушный нагреватель не подбирают для воды
В названии товара указано воздушное исполнение. Не рассматривайте его как замену водяному нагревателю: для расчёта сообщите фактическую среду, будь то воздух, вода или масло.
ТЭН неподвижный воздух и нагреватель для жидкости относятся к разным условиям применения. Не делайте вывод о пригодности по одной лишь форме трубки.
- Укажите среду, в которой работает старый элемент.
- Если условия эксплуатации изменились, сообщите это отдельно.
В каких узлах встречается воздушный ТЭН
Трубчатый электронагреватель может быть установлен в воздушном канале сушильного шкафа или камеры с обдувом. В тепловой пушке используют нагреватели в канале с вентилятором.
В печи для пиццы трубчатые элементы размещают в верхнем и нижнем блоках жарочной камеры; в духовке ТЭН может идти вдоль стенок. Если нужен тэн для печи, укажите расположение старого элемента и размеры посадочного места. Это примеры оборудования, а не подтверждение совместимости данной модели.
- Для печи укажите расположение элемента и размеры посадочного места.
- Для камеры или канала сообщите, есть ли принудительная циркуляция воздуха.
Какие данные помогут повторить старый элемент
Трубчатые ТЭН делают по чертежу, эскизу, образцу или маркировке. По заказу форму можно задать прямо, U, M, W, спиралью, скрепкой или по эскизу; крепление - штуцером с гайкой либо на фланце.
Для расчёта приложите фото старого воздушного ТЭНа и оборудования. Если маркировка не читается, важны размеры, мощность, напряжение, среда и параметры крепления.
- Маркировка, модель оборудования или фото старого ТЭНа.
- Развёрнутая длина либо размеры после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления и межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одному названию это определить нельзя: известны только воздушное исполнение и мощность 1 кВт. Для сверки пришлите модель оборудования, фото старого элемента и его размеры.
Можно ли изготовить по старому образцу без маркировки?
Для расчёта можно передать образец или фото с размерами. Укажите развёрнутую длину, диаметр трубки, форму после гибки и параметры крепления.
Можно ли поставить воздушный ТЭН в воду или масло?
Название указывает на воздушное исполнение, поэтому не следует считать этот нагреватель подходящим для воды или масла. Укажите фактическую среду для подбора.
Как проверить старый ТЭН?
Сначала найдите маркировку у вывода или на штуцере. Затем зафиксируйте форму, размеры, мощность, напряжение и крепление, чтобы сопоставить данные при расчёте.
Что прислать для расчёта?
Маркировку или фото старого ТЭНа, развёрнутую длину либо размеры после гибки, диаметр трубки, мощность, напряжение, среду и сведения о креплении.
Что важнее при повторении формы: длина или изгибы?
Нужны оба набора данных: развёрнутая длина и геометрия после гибки. Также укажите положение выводов и холодных зон, чтобы описать исходный элемент точнее.
