Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | Нагрев металлической фильеры |
Где применяется патронный ТЭН для нагрева фильеры
Патронные ТЭН используются для нагрева металлических фильер в пресс-формах и штампах. Оборудование: вулканизационные прессы для резины, гидравлические прессы с нагревательными плитами, прессы горячего тиснения фольгой, штампы горячей объёмной штамповки металла.
Подбор количества отверстий и шага для равномерного нагрева
Равномерность температурного поля плиты зависит от расположения нагревателей в плите. Для фильеры важно минимизировать максимальное отклонение температуры. Подбор числа отверстий и шага выполняется с учётом геометрии плиты, мощности нагревателей и теплофизических свойств материала. Оптимум вулканизации или тиснения достигается при равномерном поле.
- Учитывайте теплопотери с торцевых поверхностей
- Ограничения по мощности и конфигурации нагревателей

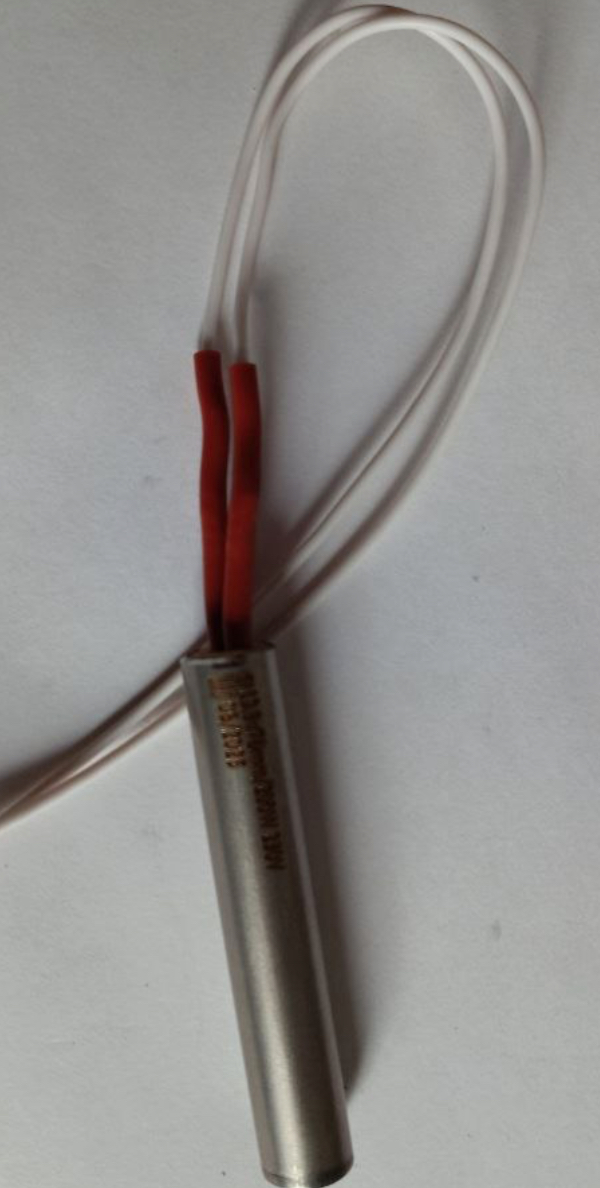

Конструктивные особенности патронного ТЭН
Патронный ТЭН (ТЭНП) имеет цилиндрический корпус из нержавеющей стали с изолированным нагревательным элементом внутри. По торцам есть необогреваемые участки: со стороны выводов и с глухой стороны. Возможно изготовление с угловым выводом, резьбовым штуцером, встроенной термопарой.
- По заказу делаем Г-образный патронный ТЭН
- Защита вывода металлорукавом или оплёткой
Эксплуатация и контроль патронных нагревателей
Сопротивление изоляции нагревателя должно быть не менее 0,5 МОм в холодном и рабочем состоянии: это проверочный параметр техобслуживания. Недостаточная температура клише приводит к неполному переносу красочного слоя, перегрев - к изменению цвета. Поддержание температуры осложняется теплопотерями с торцевых поверхностей.
- Проверяйте сопротивление изоляции
- Учитывайте термоцикл штампа
Изготовление патронных ТЭН по вашим размерам
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
- Угловой вывод
- Резьбовой штуцер
- Встроенная термопара
- Г-образный патронный ТЭН
Что прислать для расчёта патронного ТЭН
Для подбора нагревателя необходимы: диаметр посадочного отверстия, длина нагревателя и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита вывода. Также укажите рабочую температуру и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
- Диаметр нагревателя и отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и материал нагрева
- Модель оборудования или фото
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Патронные ТЭН применяются в вулканизационных прессах, гидравлических прессах, штампах горячей штамповки. Для точной совместимости нужны размеры и мощность по вашему оборудованию.
Какой нужен зазор в отверстии?
Зазор между нагревателем и стенкой отверстия должен обеспечивать плотное прилегание для теплопередачи. ГОСТ 13268-88 задаёт допуск на диаметр оболочки самого ТЭН, а не зазор в посадочном отверстии; размер отверстия подбираем под диаметр конкретного нагревателя.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем выводы с проводом нужной длины в термостойкой изоляции, защиту металлорукавом, угловой вывод, резьбовой штуцер или фланец.
Как проверить старый ТЭН?
Измерьте сопротивление изоляции (не менее 0,5 МОм) и сопротивление нагревательного элемента. Сравните мощность с маркировкой. Проверьте целостность корпуса и выводов.
Что прислать для расчёта?
Пришлите диаметр и длину нагревателя, мощность, напряжение, тип вывода, длину провода, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Как подобрать число отверстий и шаг для нагрева плиты?
Подбор зависит от геометрии плиты, требуемой равномерности температурного поля, мощности нагревателей. Необходимо минимизировать максимальное отклонение температуры. Рекомендуем прислать чертёж плиты для расчёта.
