Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Конфигурация | Одноконцевой (выводы с одной стороны) |
| Диаметр | По маркировке старого ТЭН |
| Длина | По маркировке старого ТЭН |
| Мощность | По маркировке старого ТЭН |
| Напряжение | По маркировке старого ТЭН |
| Посадка в отверстие | рекомендация: по H7, зазор менее 0,05 мм |
| Встроенная термопара | доступна при диаметре до 16 мм |
Где применяется и в каком оборудовании
Патронный ТЭН используется в штампах горячей объёмной штамповки металла, где нагрев штампа обеспечивает пластичность заготовки. Также применяется в прессах горячего тиснения фольгой для нагрева клише: при тиснении фольгой важно поддерживать точную температуру, чтобы избежать неполного переноса или перегрева.
В гидравлических прессах с нагревательными плитами (в том числе для ДСП и фанеры) патронные нагреватели встраиваются в плиты для равномерного прогрева. Для вулканизации резины в пресс-формах нагрев каучуковой смеси с вулканизующими агентами требует стабильной температуры по всей рабочей поверхности. В металлообрабатывающих станках патронный нагреватель используется как базовый элемент для локального нагрева.
- Штампы горячей объёмной штамповки металла
- Прессы горячего тиснения фольгой (нагрев клише)
- Гидравлические прессы с нагревательными плитами (в т.ч. для ДСП и фанеры)
- Пресс-формы для вулканизации резины
- Металлообрабатывающие станки
Конструкция и особенности патронного ТЭН

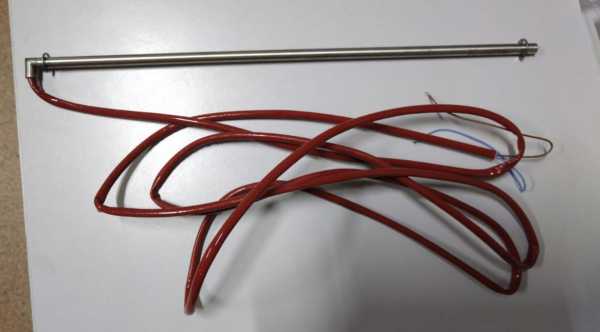

Патронный нагреватель (ТЭНП) - одноконцевой трубчатый электронагреватель с выводами с одной стороны. Диаметр оболочки от 6 до 24 мм. Для съёмного крепления в сменных блоках штампов комплектуется резьбовым штуцером: М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали.
При посадке в металл рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм; допускается до 0,1 мм в зависимости от задачи. Встроенная термопара доступна только при диаметре до 16 мм. По заказу делаем угловой вывод, защиту вывода металлорукавом или оплёткой, провод нужной длины в термостойкой изоляции.
Подбор патронного нагревателя
Для подбора патронного ТЭН нужно знать диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение. Тип вывода, длина провода и необходимость защиты уточняются отдельно. Рабочая температура и материал нагреваемой детали влияют на выбор удельной мощности. Оптимум вулканизации или стабильность при тиснении фольгой достигаются правильным расположением нагревателей в плите.
У производителей патронных ТЭН по ГОСТ 13268-88 маркировка содержит развёрнутую длину, код длины контактного стержня, диаметр, мощность и напряжение. В паспортах ТЭНП указывают эти параметры. Если старый нагреватель не читается, можно прислать образец или фото с маркировкой.
Рекомендации по эксплуатации и замене
При замене патронного ТЭН в станке по маркировке старого проверьте состояние посадочного отверстия: зазор должен быть минимальным для эффективной теплопередачи. Для штампов горячей штамповки и прессов тиснения фольгой важно соблюдать термоцикл штампа, чтобы избежать перегрева и деформации.
При вулканизации резины на вулканизационном прессе контролируйте период вулканизации и температуру, чтобы не допустить перевулканизации. Расположение нагревателей в плите должно обеспечивать равномерный прогрев кромки профиля. Для прессов для фанеры и нагревательных плит используйте индукционный нагрев плит только если это предусмотрено конструкцией.
Что прислать для расчёта
Для расчёта патронного нагревателя пришлите: диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение. Укажите тип вывода, нужна ли защита провода и его длина. Обязательно сообщите рабочую температуру и что именно нагревается. Если есть - модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Патронный нагреватель подходит, если его диаметр, длина, мощность и напряжение совпадают с параметрами старого ТЭН. Для точной замены пришлите образец или маркировку.
Какой нужен зазор в отверстии для патронного нагревателя?
Рекомендуется посадка по H7 (развёртка), зазор на сторону менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи. Большой зазор снижает теплопередачу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром, проверьте изоляцию между оболочкой и выводами. Сравните с паспортными данными. Если маркировка стерта, определите диаметр, длину и мощность по косвенным признакам.
Что прислать для расчёта патронного нагревателя?
Пришлите диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, рабочую температуру и модель оборудования или фото старого ТЭН с маркировкой.
Как заменить ТЭН в станке по маркировке старого?
Извлеките старый нагреватель, замерьте его диаметр, длину, мощность и напряжение. Сравните с нашими параметрами. Если данные совпадают, заказывайте аналог. При несовпадении пришлите образец для изготовления.
