Характеристики
| Тип | ТЭН |
|---|---|
| Назначение | водогрейный котёл |
| Исполнение | блок |
Где применяется и в каком оборудовании
Блоки ТЭН устанавливаются в водогрейные котлы различных производителей: Zota, Теплодар, ЭВАН и другие. Используются как основной или резервный нагрев, в том числе в твердотопливных котлах для поддержания температуры при прогорании топлива.
В электрокотлах ЭВАН блоки ТЭН обеспечивают ступенчатость мощности и могут работать с хронотермостатом. В котлах Zota Balance применяется блок с пониженной ваттной нагрузкой и нержавеющей трубкой.
- Твердотопливные котлы (Zota Reserve, Теплодар Куппер)
- Электрокотлы (ЭВАН Warmos, Next)
- Системы с теплоаккумулятором
Подбор блока ТЭН для котла
При подборе учитывают удельную нагрузку на поверхность ТЭН, материал трубки (сталь 08КП или нержавеющая), склонность к накипи. Для теплоносителей на этиленгликоле или пропиленгликоле требуется пониженная ваттная нагрузка.
Важны параметры: мощность, напряжение, присоединение (резьба G1¼", G1½", G2" или фланец), погружная длина (активная часть ТЭН). Учитывайте жёсткость воды: накипь на ТЭНе резко сокращает ресурс.
Из нашей практики
Изготовили партию 19 блоков по 15 кВт для котлов. Каждый блок: три элемента по 5 кВт на 380 В звездой (трёхфазное подключение), длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Другой случай: блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Ресурс блока: удельная нагрузка, материал трубки и накипь
Ресурс блока ТЭН для котла определяется тремя факторами: удельной нагрузкой (пониженная ваттная нагрузка продлевает срок), материалом трубки (нержавеющая сталь устойчивее к накипи) и качеством теплоносителя.
Активная часть ТЭН должна быть полностью погружена в теплоноситель до включения. Температура поверхности не должна превышать 100°C. При использовании этиленгликоля или пропиленгликоля нагрузку снижают.
Накипь на ТЭНе ухудшает теплосъём и ведёт к перегреву. Для жёсткой воды рекомендуется нержавеющая трубка и регулярная промывка.
Особенности конструкции: ТЭНБ и ТЭНБР
Существует два типа блоков: ТЭНБ: без термостата, управляется внешним контроллером; ТЭНБР: со встроенным механическим термостатом и индикацией, работает автономно.
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Присоединение: резьба G1¼", G1½", G2" или фланец. Возможна ступенчатость мощности (3, 6 и более ступеней).
Что прислать для расчёта
Для точного подбора блока ТЭН для котла предоставьте: что нагревается и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.

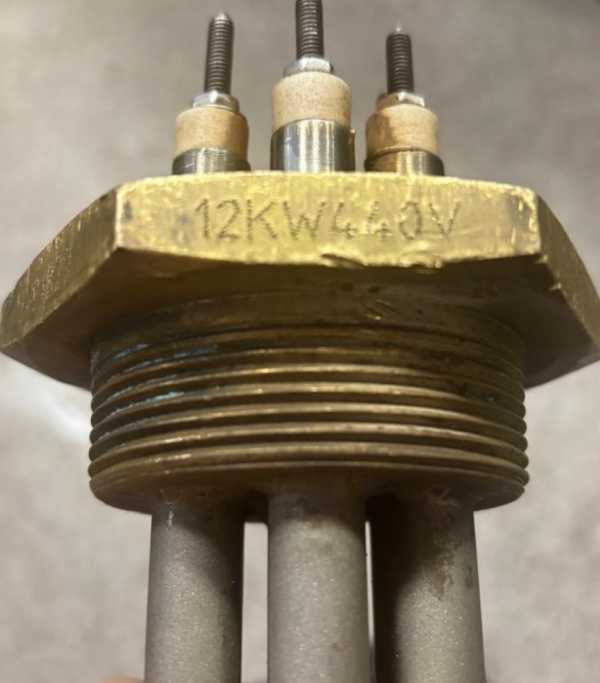

Также нужна модель оборудования или фото старого блока с биркой: это ускорит расчёт и исключит ошибки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости нужны параметры: присоединение, мощность, напряжение, погружная длина. Сравните с характеристиками вашего котла или пришлите фото старого блока с биркой.
Из какой стали делают блоки ТЭН?
Стандартно применяют сталь 08КП или нержавеющую сталь (например, AISI 321). Выбор зависит от условий эксплуатации и склонности к накипи.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
По заказу делаем блоки со съёмными ТЭН, с изоляцией или покрытием. Стандартные блоки неразборные: вышедший из строя блок меняют целиком. Если нужна ремонтопригодность, закажите исполнение со съёмными ТЭН заранее.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции: оно должно быть не менее 0,5 МОм. Если ниже, просушите блок при 120°C до 6 часов или включите на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, число элементов, погружную длину и модель оборудования или фото старого блока.
Как накипь влияет на ресурс блока?
Накипь на ТЭНе ухудшает теплопередачу, вызывает перегрев трубки и сокращает срок службы. Для жёсткой воды используйте блоки с пониженной ваттной нагрузкой и нержавеющей трубкой.
