Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 6 кВт |
| Количество элементов | 3 |
| Мощность элемента | 2 кВт |
| Назначение | Для твердотопливных котлов |
| Совместимость | Теплодар Куппер, Zota, Партнер, Стэн |

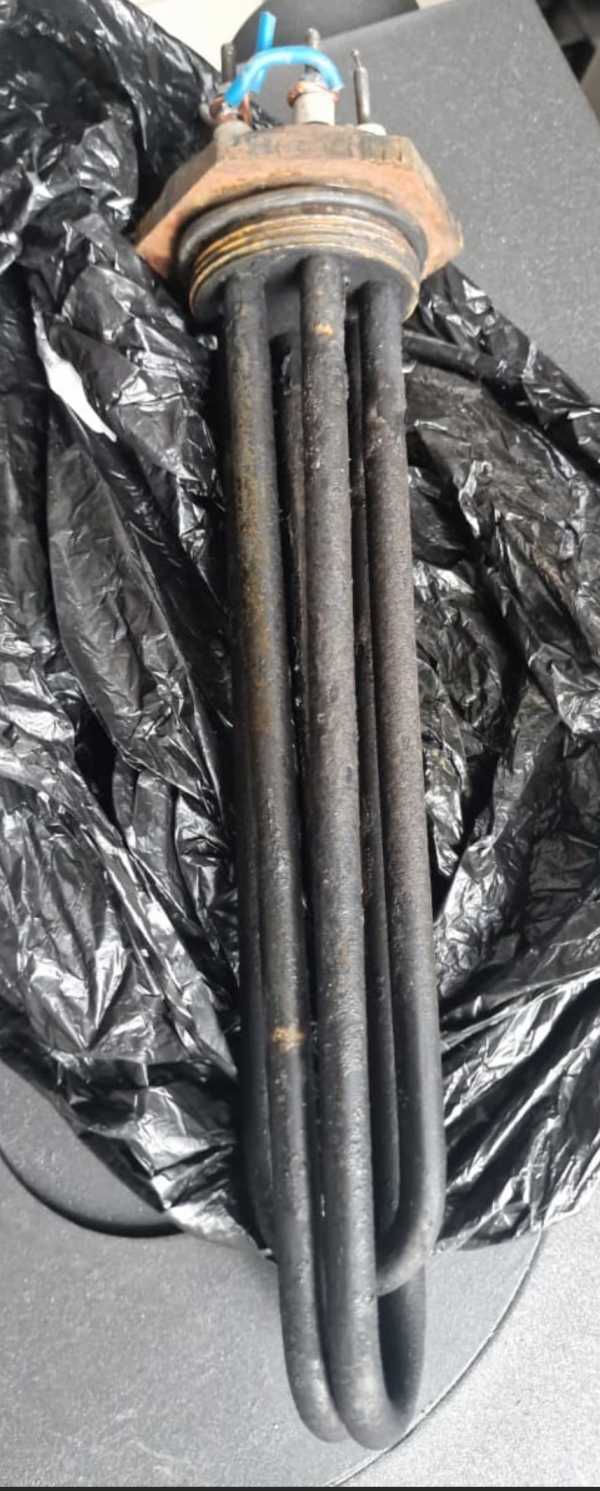

Где применяется блок ТЭН 6 кВт
Блок ТЭН для котла используется как резервный нагреватель в твердотопливных котлах. В котлах Теплодар серии Куппер блок ТЭНов предусмотрен как штатная опция. Также блок ТЭНов Zota Reserve-6 специально разработан для этой цели. Наш блок совместим с этими и другими моделями (Партнер, Стэн).
У разных производителей присоединительная резьба отличается. Например, у Zota Reserve-6 резьба 1", у ТЭНБ G1¼", G1½" или G2". ТЭНБР выпускается на резьбу G1¼" с мощностью 3-5 кВт. Перед покупкой проверьте резьбу вашего котла. Для котлов Zota часто требуется блок тэнов зота с конкретными параметрами.
Как подобрать блок ТЭН
Блоки тэнов для котлов имеют разные параметры: мощность, напряжение, количество элементов, присоединительная резьба и погружная длина. При замене блока в электрокотле или твердотопливном котле важно совпадение резьбы, длины и мощности.
Блоки могут быть на 220 В (3x220) или 380 В (3x380). Уточните напряжение вашей сети. Также обратите внимание на площадь обогрева: от неё зависит удельная поверхностная мощность, влияющая на срок службы.
Проверьте состояние старого блока: измерьте сопротивление изоляции мегомметром. Низкое сопротивление указывает на пробой изоляции.
Примеры изготовления блоков
Для котельного завода изготовили партию 19 блоков по 15 кВт (три элемента по 5 кВт на 380 В звездой). Длина 480 мм, трубка Ø13 мм из стали AISI 321, выводы М4.
Для энергетического предприятия в Казахстане сделали блоки 9 кВт (три элемента на 220 В) с резьбой G1½", оболочка 08Х18Н10Т, среда вода и антифриз, давление 3 атм. Партия 12 штук.
Данные для заказа блока
Для точного расчёта блока ТЭН сообщите: что нагревается и до какой температуры, тип присоединения (резьба или фланец) и его размер, мощность, напряжение, количество элементов, погружную длину и место установки.
Желательно прислать фото старого блока с биркой или модель оборудования. Это ускорит подбор.
- Среда нагрева и температура
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Исполнение и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика.
В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Материал оболочки выбирается в зависимости от среды: для агрессивных сред по умолчанию предлагаем нержавеющую сталь AISI 321 (08Х18Н10Т), для воды и антифриза подбираем по качеству теплоносителя.
Диаметр трубки 10 мм или 13 мм, по ГОСТ 13268-88. Допуски по диаметру: +0,3/-0,1 мм для 10 мм, +0,4/-0,2 мм для 13 мм.
Рекомендации по эксплуатации
Для продления срока службы блока ТЭН используйте подготовленную воду с жёсткостью не более 2 мг-экв/дм³ и pH 6,5-8,5. Допускается применение незамерзающих жидкостей на основе этиленгликоля или пропиленгликоля концентрацией до 50%.
Жёсткая вода образует накипь на активной части ТЭН, что приводит к перегреву и выходу из строя. Повреждение от накипи не является основанием для претензий.
При монтаже обеспечьте заземление корпуса котла. Рекомендуется установка терморегулятора с баллоном терморегулятора для поддержания температуры.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему котлу?
Блок совместим с котлами Теплодар Куппер, Zota, Партнер, Стэн. Для других моделей проверьте резьбу, длину и мощность. Если параметры совпадают, блок подойдёт.
Из какой стали изготовлены ТЭНы?
Стандартно применяется нержавеющая сталь. По заказу используем AISI 321 или 08Х18Н10Т в зависимости от среды.
Можно ли отремонтировать блок или сделать ТЭНы съёмными?
Стандартные блоки неразборные. По заказу изготавливаем со съёмными ТЭНами, с изоляцией или покрытием.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегомметром. Проверьте целостность оболочки и сопротивление ТЭНов. Сравните мощность и напряжение с требуемыми.
Что нужно прислать для расчёта блока?
Сообщите среду нагрева, температуру, присоединение, мощность, напряжение, число элементов, погружную длину. Желательно фото старого блока с биркой.
Что делать, если резьба или длина не совпадают?
Если резьба или длина отличаются, блок не подойдёт. Необходимо подобрать блок с соответствующими параметрами или изготовить на заказ.
