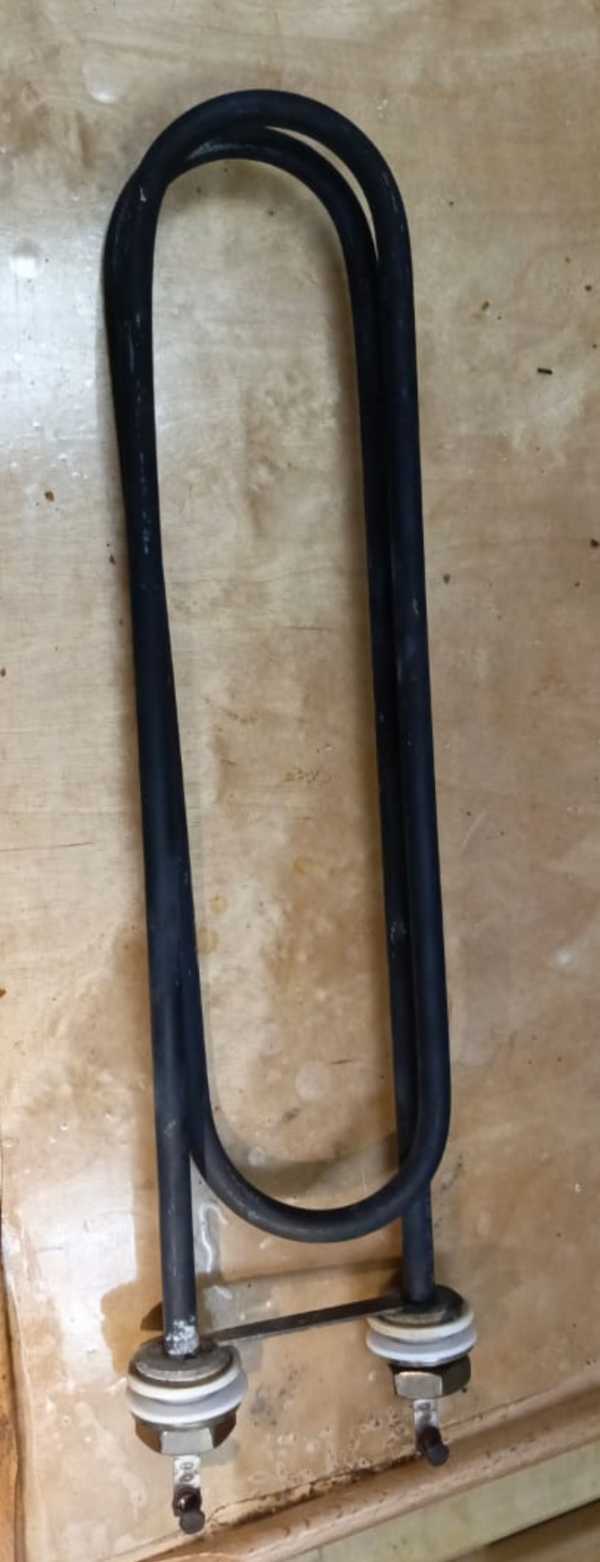

ТЭН воздушный ВТО Т 1650 Вт 230 В камина судового КЭС-10-380

Характеристики

Где стоит такой нагреватель

Что означает «Т» в маркировке каминного ТЭНа

Эта позиция обозначена как воздушный ТЭН ВТО Т для судового камина КЭС-10-380. В названии приведены мощность 1650 Вт и напряжение 230 В, но не указаны форма, длина, диаметр оболочки, крепление и конструкция выводов. Поэтому название задаёт электрические параметры и тип нагревателя, но не описывает его геометрию внутри камина.

Буква «Т» в маркировке обозначает неподвижную газовую среду и температуру на оболочке свыше 450 °C: это характеристика оболочки нагревателя, а не заданная температура воздуха в КЭС-10-380.

• Для воздушного ТЭНа из названия заявлены 1650 Вт и 230 В. При этих параметрах расчётный ток составляет 7,2 А, расчётное сопротивление в рабочем режиме - 32,1 Ом.
• Камин КЭС-10-380 указан как оборудование для этой позиции, но его конструкция и место установки ТЭНа во входных данных не описаны. Не следует выводить по названию форму нагревателя или способ крепления.
• Судовые электроконвекторы СЭ-Б и ОС-Б, а также конвекционный обогреватель Термаль ОКС приведены как примеры другого судового оборудования. Их нельзя считать подтверждёнными местами установки данного ВТО Т.
• В справочных данных для судового оборудования названы влажность морского воздуха, солевая коррозия контактов, качка и вибрация. Это возможные факторы для оборудования в целом, но не установленная причина отказа ТЭНа в камине КЭС-10-380.
• Для судового опреснителя указаны другие причины отказа: накипь от жёсткой или солёной воды и работа без воды. Эти сведения относятся к водяному узлу, а не к воздушному ТЭНу 1650 Вт, 230 В.

Как сверить замену на 1650 Вт и 230 В

У воздушного ТЭНа ВТО Т в названии есть только тип, мощность, напряжение и модель камина. Перед заменой нужно отдельно установить геометрию и крепление фактически смонтированной детали.

1. Перед снятием ТЭНа 1650 Вт, 230 В обесточьте камин КЭС-10-380 и дождитесь остывания нагревателя. Порядок доступа к узлу определяйте по документации оборудования.
2. Снимите старую деталь предусмотренным для камина способом. Не используйте оболочку или выводы как опору: их конструкция в названии товара не указана.
3. Сверьте маркировку установленного нагревателя с обозначением ВТО Т, 1650 Вт, 230 В. Если маркировки нет или значения отличаются, уточните параметры по документации КЭС-10-380.
4. Зафиксируйте геометрию старого ТЭНа: длину, форму после гибки, диаметр трубки и расположение крепления. Для штуцера нужна информация о резьбе, для фланца - его размеры и межосевое расстояние.
5. Сопоставьте электрические параметры замены с требуемыми для камина. При переходе с 230 В на другое напряжение или при изменении мощности нельзя ориентироваться только на совпадение габаритов.
6. После установки проверьте работу узла в порядке, предусмотренном документацией оборудования. Если форма или крепление нового ВТО Т не совпадают с установленными, сначала уточните исполнение.

Какие изменения доступны для ВТО Т по заказу

Базовая позиция названа как воздушный ТЭН ВТО Т мощностью 1650 Вт на 230 В для камина КЭС-10-380; другие параметры согласуются отдельно.

• Мощность и напряжение: в названии указаны 1650 Вт и 230 В → можно заказать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, при 2,5 кВт на 230 В ток составит 10,9 А, а при той же длине нагрузка на оболочку изменится в 1,52 раза. Длину проверяют под среду.
• Крепление: для ВТО Т в названии оно не указано → можно выполнить штуцер с гайкой или фланец. Для штуцера доступны резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2; нужную выбирают по узлу камина.
• Выводы: тип контактов для ТЭНа 1650 Вт, 230 В не приведён → по заказу можно выполнить контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают для согласованной конструкции.
• Оболочка: материал ВТО Т в каталожном названии не обозначен → по заказу доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; также предусмотрено покрытие цинком или фторопластом.
• Форма: геометрия воздушного ТЭНа для КЭС-10-380 в названии отсутствует → по заказу доступны прямое, U-, W-, M- и Г-образное исполнения, форма скрепки, кольца, спирали, оребрённый вариант или исполнение по эскизу. Дополнительно можно заказать встроенный термовыключатель либо термостат.

Чем ВТО Т отличается от похожих воздушных ТЭНов

ВТО Т мощностью 1650 Вт на 230 В указан для судового камина КЭС-10-380. Для этой позиции нельзя автоматически выбирать конструкцию по одному слову «воздушный»: буква «Т» связана с неподвижной газовой средой, тогда как ТЭН движущийся воздух обозначается иначе. При заказе важно сообщить, какой режим предусмотрен в узле камина.

Похожие трубчатые нагреватели используют в обогревателях кабин крана, экскаватора и бульдозера, в термоусадочных туннелях, сухожаровых шкафах ГП-20/40/80 СПУ, лабораторных термостатах ТС-1/80 СПУ и ТСО-1/80 СПУ, аэрогрилях и микроволновых печах с грилем. В этих устройствах нагрев воздуха нужен для обогрева кабины, усадки плёнки, стерилизации или обработки продуктов. Упоминание таких применений не подтверждает взаимозаменяемость с ВТО Т для КЭС-10-380.

Что прислать для подбора ТЭНа к камину

Для подбора воздушного ВТО Т на 1650 Вт и 230 В сообщите модель оборудования - камин судовой КЭС-10-380 - и приложите фото старого нагревателя вместе с местом установки. Если маркировка сохранилась, передайте её полностью.

Укажите развёрнутую длину либо длину и форму после гибки, диаметр трубки, размеры резьбы или фланца и расстояние между точками крепления. Добавьте сведения о среде и обдуве, если они известны: одно название «воздушный ТЭН» не задаёт режим движения воздуха.

Если нужен не вариант 1650 Вт, 230 В, сообщите требуемые мощность и напряжение. Для варианта 1,65 кВт на 220 В расчётный ток составляет 7,5 А, сопротивление спирали - 29,3 Ом; спираль пересчитывают, размеры остаются. По этим данным можно обсуждать электрическое исполнение отдельно от геометрии.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
