Характеристики
| Маркировка | 200Е 13/2,5 Т220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 160 мм (код E) |
| Диаметр оболочки | 13 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
Как читать параметры ТЭН-200Е 13/2,5 Т220

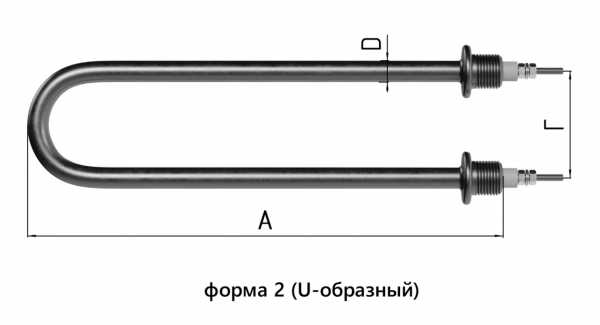

В маркировке 200Е 13/2,5 Т220 закодированы развёрнутая длина 2000 мм, контактный стержень в заделке длиной 160 мм, оболочка диаметром 13 мм, мощность 2,5 кВт и напряжение 220 В. Каталожное название дополняет маркировку формой U и радиусом гиба R=34 мм. При замене важно сверить именно сочетание параметров: одинаковая мощность сама по себе не означает, что нагреватель совпадёт с посадочным местом.
Обозначение T задаёт рабочую среду: неподвижный воздух и газы выше 450 °C. Расчётная активная длина этого исполнения составляет 1680 мм; для мощности 2,5 кВт при 220 В расчётный ток равен 11,4 А, а сопротивление в рабочем режиме - 19,4 Ом. Удельная поверхностная мощность по активной длине получается 3,64 Вт/см². По ГОСТ 13268-88 для среды T предел равен 5 Вт/см², расчётный запас до него - 27 %. Для такой среды ГОСТ рекомендует нержавеющую жаропрочную сталь, но материал оболочки конкретного изделия в каталожном названии не обозначен.
- 2000 мм - длина трубки в развёрнутом виде; каталожная форма при этом U-образная, с R=34 мм.
- Диаметр оболочки 13 мм, электрические параметры - 2,5 кВт и 220 В.
- Код T связывает исполнение не с любой воздушной средой, а с неподвижным воздухом и газами выше 450 °C.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1680 мм |
|---|---|
| Расчётный ток | 11,4 А |
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,64 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 27 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что можно изменить в исполнении длиной 2000 мм
Базовое исполнение ТЭН-200Е имеет развёрнутую длину 2000 мм, форму U с R=34 мм, диаметр 13 мм, мощность 2,5 кВт, напряжение 220 В и стержень 160 мм; по заказу отдельные параметры можно согласовать иначе.
- Стержень 160 мм, код E → можем сделать другую длину контактного стержня по ГОСТ 13268-88: например, 125 мм (код D) или 250 мм (код F); также доступны другие длины из стандарта. На концах возможны резьба с гайками и шайбами либо выводы проводом в термостойкой изоляции.
- Мощность 2,5 кВт и напряжение 220 В → по заказу можем изменить электрические параметры. Если сохраняются длина 2000 мм и диаметр 13 мм, удельную нагрузку пересчитываем под заданную среду, а не переносим автоматически расчёт базовой версии.
- Материал оболочки в названии не указан → для исполнения на воздухе можем применить чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой температуре.
- Форма U и R=34 мм → можем согласовать другую конфигурацию: прямую, U, W, M, Г-образную, «скрепку», кольцо, спираль или исполнение по эскизу. Важны не только очертания, но и развёрнутая длина, радиус гиба и взаимное расположение участков.
- Для ТЭН-200Е длиной 2000 мм каталожное название не задаёт способ установки; можем подобрать штуцер с гайкой или фланец под размеры конкретного посадочного места.
- Для воздушного исполнения можем добавить встроенный термовыключатель или термостат; при необходимости исполнения с обдувом можем предусмотреть оребрение. Это отдельные изменения относительно гладкой U-образной трубки 2000 мм.
Расчётные варианты для той же трубки и среды
Исходный ТЭН-200Е 13/2,5 Т220 имеет расчётную активную длину 1680 мм и удельную нагрузку 3,64 Вт/см². Для кода T предел по ГОСТ 13268-88 составляет 5 Вт/см². Эти числа относятся к указанному исполнению на 2,5 кВт и развёрнутой длине 2000 мм: при смене мощности или длины контактного стержня меняется расчётная нагрузка, поэтому номинал следует оценивать заново для выбранной геометрии.
Если сохранить развёрнутую длину 2000 мм, но изменить мощность на 3,1 кВт, расчётная удельная нагрузка станет 4,52 Вт/см². Она остаётся ниже предела 5 Вт/см² для среды T. При мощности 1,9 кВт на той же длине нагрузка составит 2,77 Вт/см², также в пределах этого значения. Это расчётные варианты, а не номиналы изделия из каталога: исходная маркировка указывает 2,5 кВт.
Длина контактного стержня влияет на активную часть при сохранении общей развёрнутой длины 2000 мм. В варианте со стержнем 250 мм, код F, активная длина будет 1500 мм, а удельная нагрузка - 4,08 Вт/см². При стержне 125 мм, код D, активная длина составит 1750 мм и нагрузка - 3,5 Вт/см². В обоих расчётах значения ниже предела 5 Вт/см², но длину вывода всё равно нужно выбирать по конструкции узла, а не только по результату расчёта.
Для варианта 2,5 кВт на 380 В размеры остаются прежними, а спираль пересчитывается под другое напряжение. Расчётный ток составит 6,6 А, сопротивление спирали - 57,8 Ом. Эти значения нельзя смешивать с исходными 11,4 А и 19,4 Ом, рассчитанными для 220 В. Для заказа важно обозначить, что именно требуется сохранить: длину 2000 мм, геометрию U с R=34 мм, диаметр 13 мм или электрический номинал. Если меняются мощность и напряжение одновременно, параметры согласуют как единое исполнение, а не как независимые замены.
Неподвижный воздух или поток с обдувом
ТЭН-200Е 13/2,5 Т220 маркирован кодом T и рассчитан по обозначению на неподвижный воздух и газы выше 450 °C. Поэтому при подборе воздушного ТЭН для печи или шкафа нужно отличить спокойную среду от принудительного движения воздуха: для обдува предусмотрены другие коды и условия расчёта.
- Сообщите, работает ли U-образная трубка длиной 2000 мм в неподвижном воздухе или обдувается потоком.
- Укажите рабочую среду и её температуру, если она известна: буква T в маркировке относится к неподвижному воздуху и газам выше 450 °C.
- Для исходной мощности 2,5 кВт и активной длины 1680 мм нагрузка равна 3,64 Вт/см²; сравнение с пределом 5 Вт/см² относится к среде T.
- При движущемся воздухе нельзя автоматически использовать расчёт, сделанный для кода T: допустимая нагрузка зависит от условий циркуляции и температуры.
- Материал оболочки для базового изделия не указан; для среды T ГОСТ 13268-88 рекомендует нержавеющую жаропрочную сталь.
Что сверить для замены ТЭН-200Е
Для подбора замены в печи, жарочном шкафу или сушильном шкафу соберите данные установленного нагревателя и места его монтажа. Название «ТЭН для духовки» само по себе не подтверждает совместимость: сравнивать нужно геометрию, электрические параметры и среду.
- Маркировку старого изделия, если она сохранилась, а также требуемые мощность и напряжение. У рассматриваемого ТЭН это 2,5 кВт и 220 В.
- Для сравнения с ТЭН-200Е запишите развёрнутую длину 2000 мм, U-образную форму, диаметр оболочки 13 мм и радиус гиба R=34 мм; любое несовпадение этих размеров может изменить положение трубки в печи или шкафу.
- Длину и тип выводов. В маркировке этого изделия указан стержень в заделке 160 мм, код E; если у старого нагревателя вывод устроен иначе, это отличие нужно зафиксировать.
- Конструкцию крепления и размеры посадочного места: штуцер или фланец, расположение и необходимые габариты. У ТЭН-200Е крепление в названии не обозначено.
- Среду работы и наличие принудительного обдува. Для рассматриваемого исполнения важно соответствие коду T и расчёту удельной нагрузки 3,64 Вт/см².
Вопросы
Можно ли сделать такой ТЭН с другой резьбой штуцера или другим креплением?
Да. У ТЭН-200Е 13/2,5 Т220 крепление не указано, поэтому по заказу можно выбрать штуцер с гайкой или фланец. Размер согласуют с посадочным местом, сохраняя заданную геометрию трубки длиной 2000 мм.
Можно ли изменить выводы или длину контактного стержня?
Да. У базового исполнения стержень в заделке 160 мм, код E; возможны другие длины по ГОСТ 13268-88 или выводы проводом в термостойкой изоляции. При длине 250 мм активная часть для общей развёрнутой длины 2000 мм составит 1500 мм.
Можно ли оставить размеры и изменить мощность или напряжение?
Да, но удельную нагрузку пересчитывают. Например, при 3,1 кВт на длине 2000 мм расчётная нагрузка равна 4,52 Вт/см²; при 2,5 кВт на 380 В расчётные ток и сопротивление составляют 6,6 А и 57,8 Ом.
Можно ли изготовить замену по старому образцу без маркировки?
Для подбора U-образного ТЭН с параметрами 2000 мм, 13 мм и R=34 мм нужны длина, форма и электрические характеристики старого изделия. Если маркировки нет, передайте размеры крепления, тип среды и данные о выводах.
Можно ли поставить ТЭН-200Е 13/2,5 Т220 в другую среду?
Для ТЭН-200Е 13/2,5 Т220 исходный расчёт 3,64 Вт/см² выполнен для неподвижного воздуха и газов выше 450 °C. При обдуве, работе с жидкостью или маслом нужно заново проверить удельную нагрузку и материал оболочки.
Подойдёт ли этот ТЭН к моей печи или сушильному шкафу?
Это определяется посадочными размерами и режимом работы, а не только названием оборудования. Сверьте U-образную форму с R=34 мм, длину 2000 мм, диаметр 13 мм, мощность 2,5 кВт, напряжение 220 В и отсутствие или наличие обдува.
