Характеристики
| Тип | ТЭН одинарный |
|---|---|
| Длина | 900 (1000) мм |
| Диаметр | d6 |
| Форма | прямой |
| Назначение | для обогрева поддона |
| Мощность | 0,31 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
Дренажный поддон (поддон каплепадения) холодильной камеры и сплит-системы
Узел: гибкий плоский или трубчатый ТЭН на дне поддона, у сплит-систем и VRF это отдельный заводской опциональный блок Какой ТЭН ставят: гибкий (силиконовый ленточный) или трубчатый нагреватель, мощность 50-80 Вт при 220-240В для бытовых и мини-коммерческих моделей; у Daikin заводские опции EKDPH008CA,… Почему отказывает: постоянный контакт с водой и конденсатом, коррозия контактов, обрыв нити при перепадах температуры Модели: , гибкий дренажный нагревательный кабель CSC1.
Прямой ТЭН в поддоне: расположение и причины отказа

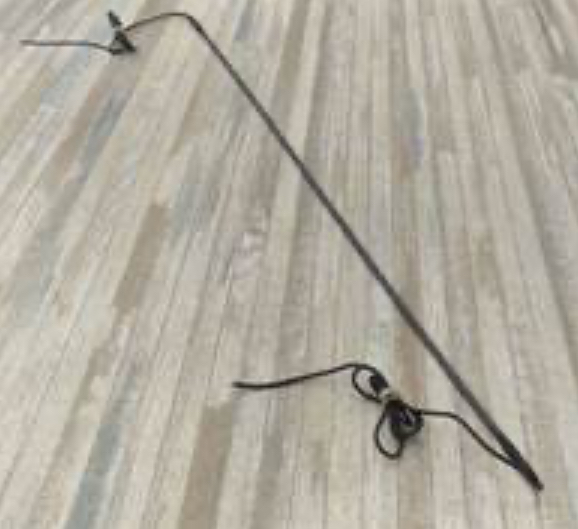

Этот прямой ТЭН имеет длину 900 (1000) мм, диаметр 6 мм и предназначен для обогрева поддона. В холодильной камере или сплит-системе нагреватель располагается на дне дренажного поддона и участвует в оттаивании льда. В подобных узлах используют трубчатые и гибкие плоские элементы; у сплит-систем и VRF обогрев поддона может быть отдельным заводским блоком. При подборе важно сравнить конструкцию установленного элемента с прямой формой этой модели, а также сверить мощность 310 Вт и напряжение 220 В. Постоянный контакт с водой и конденсатом может привести к коррозии контактов, перепады температуры - к обрыву нити. Это возможные причины отказа нагревателя в таком узле, а не установленный диагноз для конкретной детали.
Замена ТЭН длиной 900 (1000) мм
У этой модели задано прямое исполнение: длина 900 (1000) мм, трубка диаметром 6 мм, мощность 310 Вт и напряжение 220 В. Перед установкой сравните эти параметры с нагревателем, который стоял в поддоне, и проверьте его крепление и подключение.
- Обесточьте оборудование и дождитесь, пока поддон с установленным в нём ТЭН остынет. Работайте только с отключённым узлом.
- Освободите старый элемент от крепежа и извлеките его из поддона. Не тяните за контактные выводы и не сгибайте трубку, если она не выходит свободно.
- Сверьте снятую деталь с параметрами этой позиции: прямая форма, длина 900 (1000) мм, диаметр 6 мм, напряжение 220 В и мощность 310 Вт. Отдельно проверьте, совпадают ли положение крепления и направление выводов.
- Если исходный элемент отличается по форме, креплению, материалу оболочки или выводам, укажите требуемое исполнение при заказе. Для установки в поддон учитывайте контакт узла с водой и конденсатом.
- Закрепите новый ТЭН в штатном положении без деформации трубки Ø6 мм и натяжения выводов. Подключение выполните согласно схеме оборудования.
- До включения убедитесь, что элемент не смещается в креплении, а выводы не касаются поддона и соседних деталей. После подключения проверьте работу обогрева.
Как изменить форму и исполнение прямого ТЭН
Базовое исполнение этой позиции: одинарный прямой ТЭН длиной 900 (1000) мм, диаметром 6 мм, на 220 В и 310 Вт. По заказу параметры можно изменить под место установки и электрическую схему поддона.
- Сейчас ТЭН прямой → по заказу изготавливаем также U-, M-, W- или Г-образную форму, спираль, скрепку, кольцо, оребрённое исполнение или форму по эскизу. Для нового контура укажите, как элемент должен располагаться в поддоне.
- Крепление этой позиции в названии не задано → для прямого ТЭН Ø6 мм можно выбрать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступен фланец. Укажите тип крепежа и параметры посадочного места поддона.
- Материал оболочки в названии не указан → по заказу доступны чёрная сталь (сталь 10), нержавеющая сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочная сталь, медь и титан. Для оболочки также можно выбрать покрытие цинком или фторопластом.
- В базовом исполнении указаны 310 Вт и 220 В → по заказу доступны мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, при 0,2 кВт на 220 В ток составит 0,9 А; при той же длине нагрузка на оболочку изменится в 0,65 раза, поэтому длину проверяют под среду. Вариант 0,31 кВт на 380 В даёт ток 0,8 А и сопротивление спирали 465,8 Ом; размеры остаются прежними.
- Выводы в названии не описаны → можно заказать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Для ТЭН длиной 900 (1000) мм задайте конфигурацию, нужную для подключения в узле.
- Для этого ТЭН мощностью 310 Вт можно заказать встроенный термовыключатель или термостат.
Где применяют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в сушильных барабанах промышленных прачечных: горячий воздух, который прогоняет вентилятор, проходит через вращающийся барабан и сушит бельё после отжима. В промышленных осушителях конденсационного типа нагреватели участвуют в оттайке инея на испарителе. В аэрогриле тепло передаётся интенсивно циркулирующим воздухом, а в мини-печи нагревается воздух небольшой закрытой камеры. Это другие узлы и условия работы: прямая форма ТЭН для поддона длиной 900 (1000) мм не означает, что он заменит элемент сушильного барабана или прибора. Для воздушного ТЭН отдельно учитывают конструкцию и обдув.
Подобные элементы также применяют в паровоздушных и пароформалиновых дезинфекционных камерах для обработки вещей увлажнённым горячим воздухом или смесью пара с формалином. В канальных электронагревателях используют ТЭН для вентиляции, где нагрев приточного воздуха связан с принудительным потоком и требованиями к обдуву. Поэтому обозначения «ТЭН неподвижный воздух», «ТЭН для печи» и «ТЭН для обогревателя» сами по себе не описывают назначение этой позиции: её параметры - 310 Вт, 220 В, Ø6 мм и длина 900 (1000) мм - приведены для обогрева поддона. В справочнике оборудования есть нагревательные узлы в обогревателе распределительного шкафа Rittal, коврике Osborne Stanfield Pig Heating Pad и судовом конвекторе Термаль ОКС. Эти примеры не подтверждают совместимость с прямым ТЭН для поддона.
Что сообщить для подбора ТЭН в поддон
Для подбора прямого ТЭН с параметрами 900 (1000) мм, 220 В, 310 Вт и Ø6 мм сопоставьте его с установленным в поддоне нагревателем. Если старая деталь изогнута или закреплена через штуцер, сообщите об этом отдельно: в названии этой позиции указана прямая форма, а крепление не задано.
Маркировка помогает проверить электрические данные, а фотография и размеры - оценить расположение элемента в узле. Если нужны другие мощность или напряжение, укажите среду работы и условия теплоотвода: изменение электрических параметров может изменить нагрузку на оболочку ТЭН.
- Модель оборудования или фото поддона и места установки.
- Маркировку старого элемента, его длину, диаметр, форму и положение крепления.
- Требуемые мощность, напряжение, тип выводов и среду работы: воду, конденсат или воздух.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 0,2 кВт на 220 В | ток 0,9 А; при той же длине нагрузка на оболочку изменится в 0,65 раза, длину проверяем под среду |
| 0,31 кВт на 380 В вместо 220 В | ток 0,8 А, сопротивление спирали 465,8 Ом; спираль пересчитываем, размеры остаются |
| Мощность 0,5 кВт на 220 В | ток 2,3 А; при той же длине нагрузка на оболочку изменится в 1,61 раза, длину проверяем под среду |
| 0,31 кВт на 24 В вместо 220 В | ток 12,9 А, сопротивление спирали 1,9 Ом; спираль пересчитываем, размеры остаются |
Вопросы
Можно ли сделать прямой ТЭН 900 (1000) мм с другой резьбой или креплением?
Да. Для этой модели диаметром 6 мм можно заказать штуцер с гайкой с доступной метрической или трубной резьбой либо фланец. Укажите вариант, подходящий для посадочного места поддона.
Можно ли изменить выводы ТЭН на 220 В или контактный стержень?
Да. Для ТЭН мощностью 310 Вт доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Нужное исполнение сообщите для подключения в поддоне.
Можно ли изменить мощность или напряжение, сохранив длину 900 (1000) мм?
Да, электрическую часть пересчитывают. Например, 0,5 кВт на 220 В дают ток 2,3 А; при той же длине нагрузка на оболочку изменится в 1,61 раза, поэтому длину проверяют под среду. Вариант 0,31 кВт на 24 В даёт ток 12,9 А и сопротивление спирали 1,9 Ом.
Можно ли повторить ТЭН Ø6 мм по образцу без маркировки?
Для подбора можно предоставить старый элемент или его фотографию и указать, что он установлен в поддоне. Сверьте форму и размеры с параметрами этой позиции: 900 (1000) мм, Ø6 мм, 310 Вт и 220 В.
Можно ли использовать ТЭН 310 Вт в другой среде?
Не только по мощности 310 Вт и напряжению 220 В. Для элемента длиной 900 (1000) мм и диаметром 6 мм учитывают среду и теплоотвод; при изменении условий проверяют нагрузку на оболочку.
Подойдёт ли прямой ТЭН 220 В к моему оборудованию?
Для проверки нужны не только 220 В и 310 Вт, но и совпадение длины 900 (1000) мм, диаметра 6 мм, формы, крепления и выводов. Это касается и оборудования с другими нагревательными узлами, например Rittal, Osborne Stanfield Pig Heating Pad или Термаль ОКС.
Расчёт по мощности и напряжению
| Расчётный ток | 1,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 156,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
