Характеристики

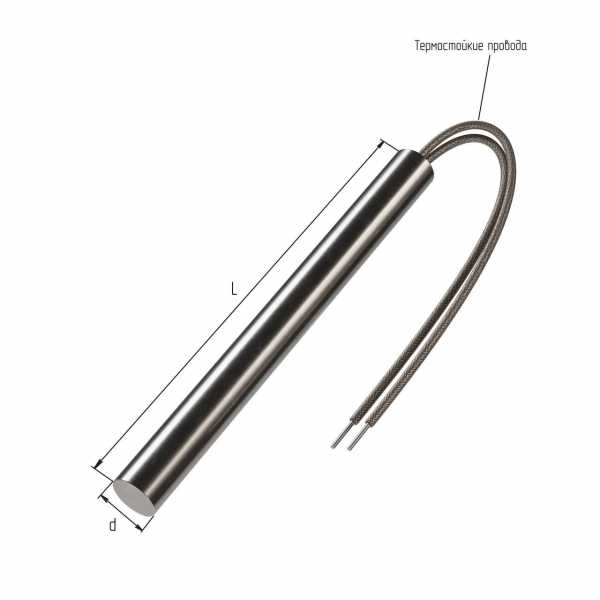

| Тип | патронный (пальчиковый) |
|---|---|
| Диаметр | 12 мм |
| Длина | 125 мм |
Где применяется и в каком оборудовании
Патронные ТЭН (ТЭНП) используются в стыковых станках сварки ПВХ-профиля для прогрева зеркал, в штампах горячей объёмной штамповки металла, вулканизационных прессах для резины, а также в пресс-формах и оборудовании для тиснения фольгой на пластиках.
В красочных станках пальчиковый ТЭН 12x125 мм устанавливается в нагревательные блоки для поддержания температуры клише.
Посадка и зазор в отверстии
Для патронных нагревателей рекомендуемый зазор между корпусом и стенкой отверстия: 0,2 мм. Отверстие должно быть на 0,2 мм больше диаметра ТЭН. Это обеспечивает плотный тепловой контакт и свободную замену.
При большем зазоре ухудшается теплопередача, при меньшем - возможен зажим нагревателя при термоциклах штампа. Материал штампа часто - сталь 5ХНМ.
Теплопроводящая паста и равномерность нагрева
Для улучшения теплового контакта между нагревателем и отверстием применяется теплопроводящая паста. Она заполняет микронеровности и снижает термическое сопротивление.
Равномерность температурного поля на рабочей поверхности плиты или штампа зависит от расположения нагревателей, их мощности и теплофизических свойств материала. При тиснении фольгой перегрев клише ведёт к потере глянца, а недогрев - к неполному переносу красочного слоя.
Подбор патронного ТЭН
Подбор патронного ТЭН ведётся по диаметру посадочного отверстия, длине, требуемой мощности и напряжению. Удельная мощность (Вт/см²) выбирается исходя из рабочей температуры и материала блока. Для тиснения фольгой достаточно 110-190°C, для вулканизации резины - выше.
По заказу делаем ТЭН с резьбовым штуцером (М10-М27, G1/2 и др.), угловым выводом (Г-образный патронный ТЭН), встроенной термопарой, проводом в металлорукаве. Возможно исполнение ТЭНПГ.
Эксплуатация и контроль
При эксплуатации патронных ТЭН в штампах и пресс-формах необходимо контролировать сопротивление изоляции - не менее 0,5 МОм в холодном и рабочем состоянии.
Рабочая температура на поверхности нагревателя стандартно 300°C, по запросу: специальное исполнение до 500°C. Срок службы зависит от удельной мощности и количества термоциклов.
Для горячей объёмной штамповки и вулканизации резины важно избегать перегрева, ведущего к перевулканизации или реверсии резины.
Что прислать для расчёта
Для расчёта и изготовления патронного нагревателя по вашим размерам необходимо указать:
- диаметр нагревателя и посадочного отверстия
- длина и длина холодной зоны
- мощность и напряжение
- тип вывода и длина провода, нужна ли защита
- рабочая температура и что нагревается
- модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Патронные ТЭН подходят для оборудования с посадочными отверстиями под нагреватели. Для подбора нужны диаметр отверстия, длина, мощность и напряжение. Если у вас есть старый ТЭН, пришлите его маркировку или фото.
Какой нужен зазор в отверстии?
Рекомендуемый зазор: 0,2 мм по диаметру. Отверстие должно быть на 0,2 мм больше диаметра нагревателя. Это обеспечивает тепловой контакт и возможность замены.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем любую длину провода, тип вывода (провод в металлорукаве, термостойкий шнур, контактная шпилька), угловой вывод, резьбовой штуцер. Укажите требования при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление изоляции между выводом и оболочкой (не менее 0,5 МОм). Проверьте целостность нагревательной спирали омметром. Сравните геометрические размеры с паспортными.
Что прислать для расчёта?
Для расчёта нужны: диаметр и длина нагревателя, мощность, напряжение, тип вывода, рабочая температура, модель оборудования или фото старого ТЭН с маркировкой.
Штампы и станки: посадка, зазор, теплопроводящая паста?
Посадка нагревателя в штамп должна быть скользящей с зазором 0,2 мм. Для улучшения теплопередачи используйте теплопроводящую пасту. Это снижает термическое сопротивление и повышает равномерность нагрева.
