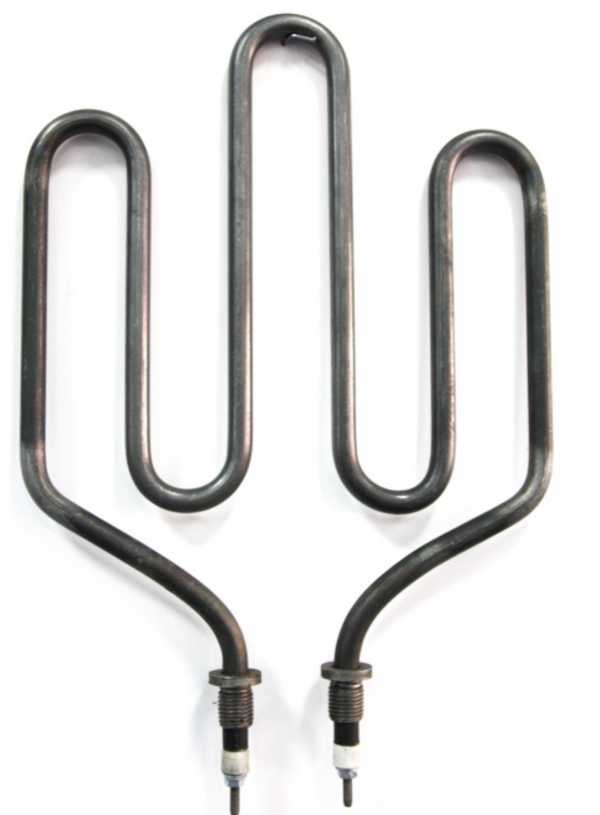

ТЭН для тепловентилятора Макар ТВ-21, 21 кВт, 380 В

Характеристики

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

21 кВт и 380 В: электрические параметры ТЭН Макар ТВ-21

Для этого ТЭН в каталожном названии заданы мощность 21 кВт и напряжение 380 В. Расчётный ток составляет 55,3 А, расчётное сопротивление в рабочем режиме - 6,9 Ом. Эти значения описывают электрическую часть нагревателя и помогают сверить её с требованиями оборудования. По ним нельзя определить форму, длину, диаметр трубки или способ крепления: в названии для тепловентилятора Макар ТВ-21 таких данных нет.

21 кВт при 380 В - исходное исполнение; тепловой режим зависит от того, как воздух проходит через нагреватель и как тот установлен в воздушном тракте.

Что можно изменить в исполнении Макар ТВ-21

Для исходного ТЭН Макар ТВ-21 заданы 21 кВт и 380 В; крепление, выводы и материал оболочки можно согласовать под воздушный узел тепловентилятора.

• Для установки ТЭН мощностью 21 кВт в корпусе Макар ТВ-21 крепление в названии не задано. По заказу выполняем штуцер с гайкой или фланец, согласуя вариант с посадочным узлом оборудования.
• Чтобы подключение ТЭН на 380 В соответствовало схеме тепловентилятора, можно задать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки исходного исполнения 21 кВт, 380 В в названии не указан. Для этого ТЭН по заказу можно выбрать чёрную сталь, нержавеющую или жаропрочную сталь, медь либо титан; покрытие - цинк или фторопласт.
• Если для тепловентилятора требуется мощность или напряжение, отличные от 21 кВт и 380 В, параметры можно изменить по заказу. При прежних размерах пересчитываем удельную нагрузку на оболочку с учётом воздуха и условий обдува.
• Форма и длина ТЭН Макар ТВ-21 не заданы каталожным названием. По заказу доступны прямая, U-, W-, M- или Г-образная форма, а также оребрённое исполнение.
• Для ТЭН на 21 кВт можно отдельно задать встроенный термовыключатель или термостат, если это требуется схемой оборудования.

Расчётные варианты для ТЭН 21 кВт, 380 В

Исходное исполнение ТЭН для Макар ТВ-21 - 21 кВт при 380 В; расчётный ток составляет 55,3 А, сопротивление в рабочем режиме - 6,9 Ом. Для варианта 10,5 кВт при 380 В ток будет 27,6 А. При сохранении длины нагрузка на оболочку составит 0,5 от исходной. Значит, при переходе на меньшую мощность для этого воздушного ТЭН нужно оценить длину под рабочую среду, а не переносить размеры без проверки теплового режима.

Вариант 31,5 кВт при 380 В даёт расчётный ток 82,9 А. При той же длине нагрузка на оболочку составит 1,5 от исходной. Для ТЭН в Макар ТВ-21 это означает более высокую тепловую нагрузку; при выборе исполнения нужно учитывать, как проходит воздух и достаточно ли обдува в месте установки.

Если сохранить мощность 21 кВт, но изменить напряжение с 380 В на 220 В, расчётный ток составит 95,5 А, а сопротивление спирали - 2,3 Ом. В расчёте размеры остаются, при этом спираль пересчитывается под новое напряжение. Поэтому вариант 21 кВт, 220 В нельзя считать прямой электрической заменой исходного ТЭН Макар ТВ-21 на 21 кВт, 380 В.

Эти варианты показывают изменения электрического режима и нагрузки для данного нагревателя. Они не определяют отсутствующие в названии форму, длину или крепление ТЭН Макар ТВ-21. При заказе указывают, какие значения нужно изменить относительно 21 кВт и 380 В, и уточняют рабочую среду и характер обдува.

Работа ТЭН в воздушном тракте тепловентилятора

В тепловентиляторе нагреватель находится в воздушном тракте, и тепло от оболочки уносит движущийся поток. Для ТЭН Макар ТВ-21 на 21 кВт и 380 В нужно учитывать работу вентилятора и состояние воздухозаборного тракта. Модели ниже приведены как примеры оборудования с принудительным обдувом, а не как подтверждение совместимости с этим ТЭН.

• В Ballu BHP-M2-15, Ballu BHP-M2-20 и Ballu BHP-M2-40 нагреватель расположен в узле промышленного тепловентилятора с принудительным движением воздуха. Для замены ТЭН в Макар ТВ-21 отдельно сверяют устройство узла, а не только номиналы 21 кВт и 380 В.
• Тепломаш КЭВ-100Т20E - пример подвесного тепловентилятора из справочника. Его упоминание помогает определить класс оборудования, но не подтверждает, что ТЭН для Макар ТВ-21 подходит к этой модели.
• В воздушных завесах Ballu BHC-M15-T12 и Ballu Electro LT Eco Power нагреватель установлен в воздушном коробе перед выходными жалюзи. Для ТЭН на 21 кВт эти примеры показывают работу с обдувом, а не размеры или мощность детали, установленной в завесе.
• Среди причин отказа воздушных нагревателей указаны остановка вентилятора при включённом нагреве, запыление и перегрев при засоре воздухозаборной решётки. Если поток через ТЭН Макар ТВ-21 нарушен, условия теплоотдачи меняются; это следует учитывать при поиске причины отказа.

Почему воздушный ТЭН 21 кВт нельзя без проверки ставить в воду

ТЭН для тепловентилятора Макар ТВ-21 указан для воздушного узла; название задаёт мощность 21 кВт и напряжение 380 В, но не подтверждает пригодность для погружения в воду. В воздушном тракте тепло от оболочки уносится потоком, а при работе в воде действуют другие условия теплоотвода. При смене среды требуется заново оценить тепловую нагрузку и конструкцию.

Даже при сохранении 21 кВт и 380 В назначение нагревателя нельзя определить только по электрическим параметрам. Оребрённый ТЭН увеличивает площадь теплоотдачи в воздух, но наличие рёбер само по себе не делает его водяным. Воздушный тэн для тепловентилятора - не ТЭН для печи и не элемент для воды, выбранный лишь по совпадению мощности. Для нового трубчатого электронагревателя нужно отдельно указать среду и режим обдува.

Какие размеры проверить для замены ТЭН Макар ТВ-21

Чтобы новый ТЭН на 21 кВт и 380 В занял место штатного нагревателя в Макар ТВ-21, сопоставьте его геометрию с посадочным узлом: укажите развёрнутую длину либо длину и форму после гибки, диаметр трубки, тип крепления и межосевое расстояние. Отдельно опишите расположение выводов и наличие принудительного обдува. Если требуется изменить мощность, напряжение или среду, сообщите это вместе с данными оборудования: каталожное название ТЭН не задаёт этих конструктивных параметров.
