Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение | Пистолет подачи клея |
| Тип | Трубчатый электронагреватель |

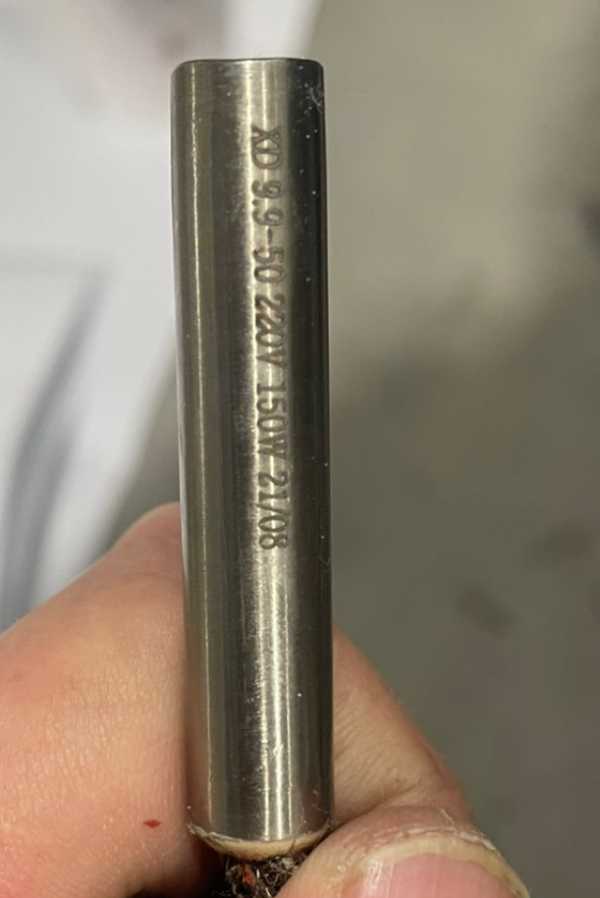

| Каталожное название | Тэн для пистолета подачи клея |
Где применяется и в каком оборудовании
Тэн для пистолета подачи клея разогревает стержень клея: термоклей плавится и подаётся через сопло. В корпус термоклеевого пистолета вставляется цилиндрический патронный нагреватель, тепло передаётся через стенку гнезда.
Тот же принцип используется в пресс-формах литья пластмасс, термопластавтоматах, литейных формах прессов. В горячеканальной системе патронный ТЭН работает как nozzle heater для сопла горячего канала, в hot runner - для термостатирования термопластов.
- Термоклеевые пистолеты
- Пресс-формы литья пластмасс
- Термопластавтоматы (ТПА)
- Литейные формы прессов
Почему патронный ТЭН в пресс-форме перегорает
Частая причина перегорания - зазор посадочного отверстия меньше диаметра нагревателя. При нагреве корпус расширяется, спираль пережимается, и происходит пробой изоляции. Патронный нагреватель в пресс-форме должен входить в отверстие свободно, без усилия.
Вторая причина - завышенная удельная мощность нагревателя, то есть ватная нагрузка. У производителей картриджных нагревателей мощность ограничивают по площади поверхности. При температуре блока 500°C и удельной мощности 130 Вт/дюйм² отверстие на 0,2 мм больше диаметра даёт достаточный тепловой контакт и долгий срок службы.
Как избежать перегрева: посадка и зазор
Для патронного нагревателя подбирают зазор посадочного отверстия (посадка H7). У производителей картриджных нагревателей при высокой удельной мощности отверстие делают примерно на 0,2 мм больше диаметра нагревателя. Такой зазор обеспечивает передачу тепла в металл формы и не даёт корпусу заклинить после нагрева.
Если посадочный диаметр меньше, корпус пригорает к плите, а при демонтаже повреждается герметичный корпус ТЭН. Контролируйте и холодную зону: длина холодной зоны влияет на распределение тепла по длине гнезда.
Подбор патронного нагревателя
Для замены измеряют диаметр и длину старого ТЭН, длину холодной зоны и диаметр посадочного отверстия. Удельная мощность нагревателя выбирается исходя из нагреваемой массы, требуемой температуры и условий теплоотвода.
У производителей патронных нагревателей по ТУ есть исполнения от 50 Вт до 10 кВт, рабочая температура 0-750°C в зависимости от материала оболочки. Низковольтный патронный нагреватель можно заказать с нужным напряжением и выводом. Встроенная термопара доступна при диаметре до 16 мм.
Возможности изготовления по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу ставим провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару. Г-образные патронные ТЭН (ТЭНПГ) изготавливаются по чертежу под заказ, по параметрам они не отличаются от прямых.
На экструдерах для нагрева цилиндра снаружи применяют миканитовый ленточный нагреватель, конструктивно это другой тип. Для пистолета подачи клея важнее миниатюрный картридж, который ставится внутри гнезда.
Что прислать для расчёта
Для расчёта патронного ТЭН для пресс-формы или пистолета подачи клея нужны геометрические размеры: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны.
Укажите мощность и напряжение, тип вывода, длину провода, нужна ли защита. Добавьте рабочую температуру и что именно нагреваем. В паспортах ТЭНП и на маркировке старого нагревателя эти данные обычно уже есть, поэтому подойдёт фото с маркировкой.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный нагреватель к моему оборудованию?
Патронный нагреватель подойдёт, если в устройстве есть цилиндрическое гнездо под ТЭН: пистолет подачи клея, пресс-форма литьевая, термопластавтомат, литейная форма пресса. Для нагрева цилиндра экструдера снаружи используют миканитовый ленточный нагреватель.
Какой нужен зазор в отверстии?
По данным производителей картриджных нагревателей при высокой удельной мощности зазор посадочного отверстия делают примерно на 0,2 мм больше диаметра нагревателя (посадка H7). При таком зазоре передача тепла достаточна, а корпус не заклинивает.
Можно ли сделать другой вывод или длину провода?
По заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец. Встроенную термопару ставим при диаметре до 16 мм.
Как проверить старый ТЭН?
Проверьте маркировку на корпусе или проводе, измерьте диаметр, общую длину и длину холодной зоны. В паспортах ТЭНП указаны номинальная мощность и напряжение, по ним можно сверить старый нагреватель.
Что прислать для расчёта?
Пришлите фото старого нагревателя с маркировкой, диаметр посадочного отверстия, общую длину и длину холодной зоны. Укажите мощность, напряжение, рабочую температуру и что именно греется: стержень клея, плита пресс-формы или сопло горячего канала.
Почему патронный ТЭН в пресс-форме перегорает и как этого избежать?
Перегорание вызывает малый зазор посадочного отверстия: корпус расширяется и пережимает спираль. Избежать можно посадкой H7 и выбором удельной мощности нагревателя по площади поверхности.
