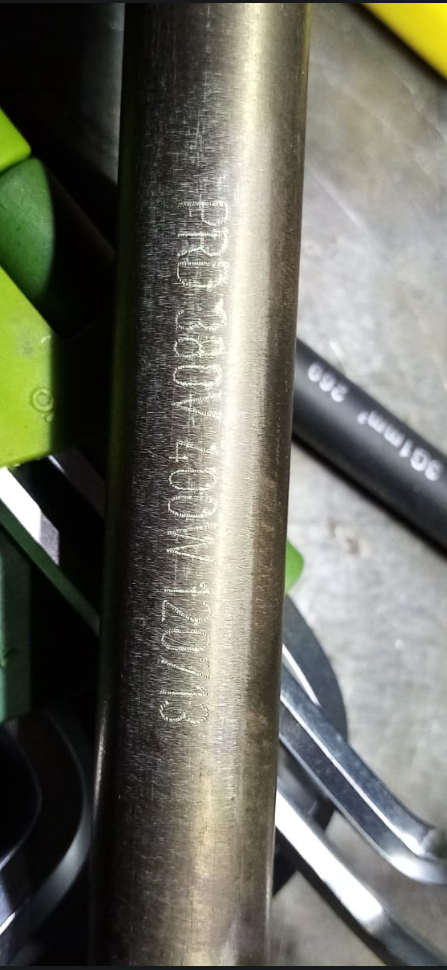

Характеристики
| Тип | патронный ТЭН (ТЭНП) |
|---|---|
| Модель | Дф 85,5 |
| Назначение | для пресс-формы |
| Исполнение | патронный |
Где применяется и в каком оборудовании
Патронный тэн для пресс-формы Дф 85,5 применяется в пресс-формах литья пластмасс, на термопластавтоматах (ТПА). Этот тэн для термопластавтомата используется для нагрева манифольдов и сопел горячего канала.
Он также используется для зоны нагрева цилиндра экструдера и в термоклеевых пистолетах для разогрева стержня клея.
В горячеканальных системах (hot runner) патронные нагреватели монтируют в сопла и распределительные плиты. В отличие от кольцевого нагревателя, который охватывает цилиндр, патронный вставляется в отверстие.
- Пресс-формы литья пластмасс
- Термопластавтоматы и горячеканальные системы
- Экструдеры и термоклеевые пистолеты
Посадка в отверстие и зазор
Для патронных нагревателей в пресс-форме ТПА рекомендуется посадка отверстия по H7. Отверстие выполняют развёрткой на стороне плиты формы.
Зазор посадочного отверстия должен быть минимальным для плотного контакта и эффективной теплопередачи. Чрезмерный зазор снижает мощность нагрева.
Перед монтажом проверяют диаметр отверстия и нагревателя. Отверстие сверлят и разворачивают, чтобы обеспечить нужный допуск.
Подбор патронного ТЭН
Подбор патронного нагревателя начинается с определения диаметра, длины, мощности и напряжения. Учитывая рабочую температуру, рассчитывают удельную мощность (ваттную нагрузку).
Равномерность температурного поля в плите зависит от количества, расположения и типа нагревателей. В зарубежных каталогах картриджные нагреватели выпускаются с удельной мощностью 1,5-15,5 Вт/см², а в компактном исполнении до 50 Вт/см².
Для пресс-формы расчёт ведётся по геометрии плиты, теплофизическим свойствам материала и требуемой температуре.
Конструкция и исполнения
Конструкция патронного нагревателя: нихромовая проволока намотана на керамический сердечник, свободное пространство заполнено периклазом (MgO) и опрессовано для исключения короткого замыкания.
Выпускаются исполнения: повышенной и пониженной удельной мощности, низковольтные, с квадратным сечением, миниатюрный картридж, со встроенным датчиком температуры, с разными вариантами изоляции провода.
По заказу делаем провод нужной длины, защиту металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец. Также возможны Г-образные ТЭН (ТЭНПГ) по чертежу заказчика.
Что прислать для расчёта
Для расчёта пришлите диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, необходимость защиты.
Укажите рабочую температуру и что именно нагревается: материал, геометрия, модель оборудования или фото старого ТЭН с маркировкой.
Если есть образец, можно отправить его для снятия размеров.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН для моей пресс-формы?
Для подбора нужны размеры посадочного отверстия, мощность и рабочая температура. Если ваша пресс-форма ТПА, патронные нагреватели обычно подходят, но необходимо сверить диаметр и длину с посадочным местом.
Какой зазор должен быть в отверстии под патронный нагреватель?
Рекомендуется посадка по H7, отверстие разворачивают. Зазор должен быть минимальным, чтобы обеспечить плотный контакт, но не создавать натяга, иначе ТЭН может заклинить.
Можно ли изменить длину провода или тип вывода?
Да, по заказу изготавливаем с проводом нужной длины, защитой металлорукавом или оплёткой, угловым выводом, резьбовым штуцером или фланцем.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление и сопротивление изоляции, визуально осмотрите оболочку на предмет повреждений. Сравните с паспортными данными. При отсутствии данных отправьте образец для анализа.
Что нужно прислать для расчёта нового ТЭН?
Диаметр и длину, мощность, напряжение, тип вывода, рабочую температуру, чертёж или фото старого нагревателя с маркировкой, а также описание оборудования.
Как обеспечить равномерный нагрев пресс-формы?
Равномерность температурного поля зависит от количества и расположения нагревателей, а также от геометрии плиты. Необходимо рассчитать распределение мощности с учётом теплофизических свойств материала.
