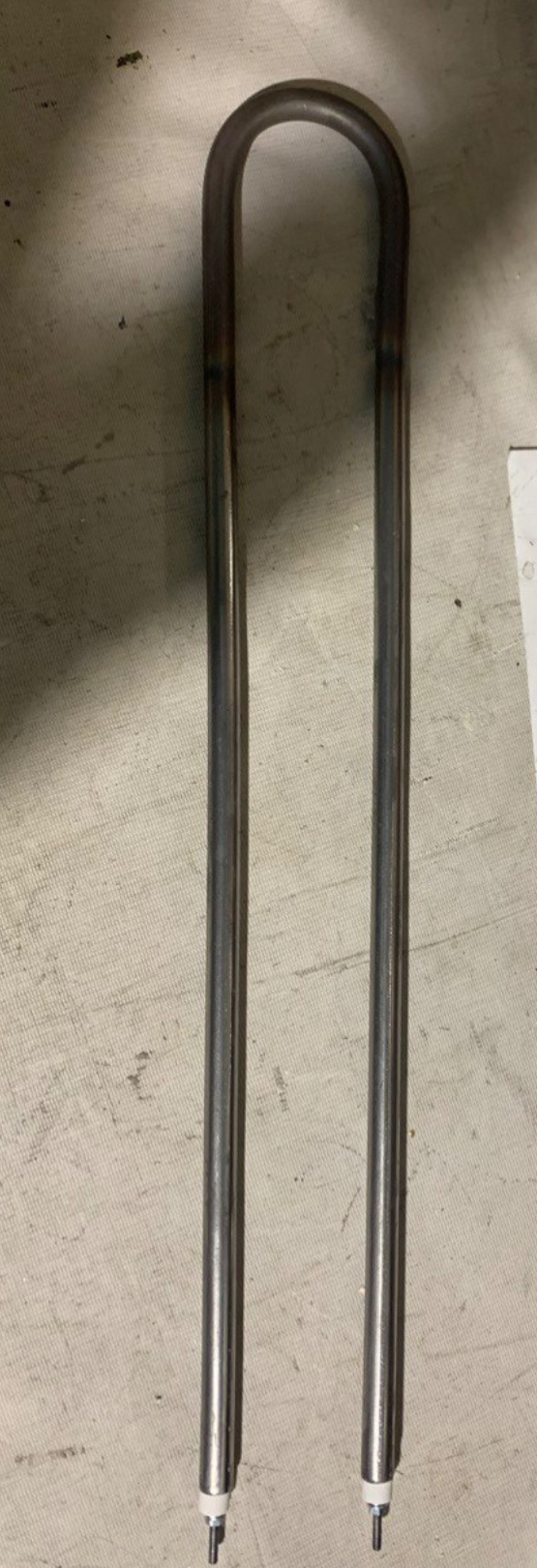

Характеристики
| Маркировка | 122 А13/1,4 Т 220 |
|---|---|
| Развёрнутая длина | 1220 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 1,4 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Радиус гиба | R3 |
Изгиб и крепление задают по месту установки
В обозначении этого ТЭН указан радиус гиба R3. Для установки нужны данные о форме и месте крепления: по заказу трубчатые ТЭН выполняют с креплением штуцером с гайкой или на фланце.
Форму и крепёж подбирают по чертежу, эскизу или образцу. Само обозначение R3 не говорит, какой штуцер или фланец предусмотрен в оборудовании.
- Укажите требуемую форму и размеры места установки.
- Для ТЭН для печи приложите эскиз или фото старого нагревателя.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1140 мм |
|---|---|
| Расчётный ток | 6,4 А |
| Расчётное сопротивление в рабочем режиме | 34,6 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,01 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 40 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Схему подключения согласуют с питанием
Один ТЭН подключают по схеме, соответствующей его параметрам питания. Если нагревателей несколько и сеть трёхфазная, соединение рассматривают по схеме «звезда» или «треугольник».
Для этого изделия в маркировке указано напряжение 220 В. Схему группы нельзя выбирать только по форме ТЭН: нужны параметры нагревателей и сети.
- Для одного нагревателя учитывайте его маркировку.
- Для нескольких ТЭН заранее определите схему соединения.
Буква T не означает нагрев в воде
В маркировке указана среда: неподвижный воздух и газы выше 450 °C. Вода и масло этой записи не соответствуют, поэтому для них нужен подбор по фактической среде.
Подбирайте нагреватель для духовки или печи по размерам и маркировке старого ТЭН, а не только по назначению оборудования.
- При подборе сообщите, среда неподвижная или с обдувом.
- Для ТЭН верхнего или нижнего нагрева важны форма и положение нагревателя.
Что означают обозначения в маркировке
Маркировка читается по данным изделия: 122 А13/1,4 Т 220. Развёрнутая длина составляет 1220 мм, длина контактного стержня в заделке - 40 мм, код A.
Диаметр оболочки - 13 мм, мощность - 1,4 кВт, напряжение - 220 В. Код среды T означает неподвижный воздух и газы выше 450 °C; радиус гиба обозначен как R3.
- Используйте тэн по маркировке, если обозначение старого нагревателя читается.
- Если маркировки нет, для подбора понадобятся размеры и данные оборудования.
Расчёт помогает оценить нагрузку и среду
По расчёту по ГОСТ 13268-88 активная длина составляет 1140 мм, расчётный ток - 6,4 А, сопротивление в рабочем режиме - 34,6 Ом. Ток учитывают при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине - 3,01 Вт/см² при пределе для этой среды 5 Вт/см². Запас до предела ГОСТ составляет 40 %. Для среды указана рекомендуемая оболочка из нержавеющей жаропрочной стали. Ваттная нагрузка ТЭН должна соответствовать условиям работы.
- Сверьте расчётный ток с параметрами цепи питания.
- Учитывайте обозначенную среду и удельную поверхностную мощность.
Данные для подбора старого нагревателя
Если маркировка не читается, пришлите фото ТЭН и оборудования. По заказу трубчатый электронагреватель можно изготовить по чертежу, эскизу или образцу.
- Маркировку со старого ТЭН, если она есть.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и рабочую среду.
- Тип крепления, межосевое расстояние, модель оборудования или фото.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Такие ТЭН встречаются в электроплитах и духовках, но применимость конкретного изделия определяют по размерам и маркировке старого нагревателя. Пришлите фото и модель оборудования.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта можно прислать образец или фото, а также длину, форму, диаметр, мощность, напряжение и сведения о среде.
Можно ли поставить этот ТЭН в воду или масло?
Маркировка T указывает на неподвижный воздух и газы выше 450 °C. Для воды или масла нужен подбор с учётом фактической среды.
Как проверить старый ТЭН для подбора?
Снимите маркировку, если она есть, и измерьте длину, форму после гибки и диаметр трубки. Также понадобятся мощность, напряжение и фото нагревателя.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, мощность, напряжение, рабочую среду и данные о креплении. Модель оборудования тоже поможет уточнить подбор.
Что означает буква T в маркировке воздушного ТЭН?
Для этого изделия T означает нагрев в неподвижном воздухе и газах выше 450 °C. Буква описывает среду, а не тип оборудования.
