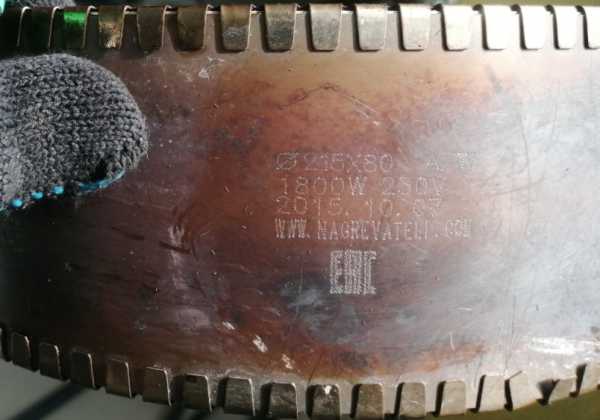

Характеристики
| Внутренний диаметр | 215 мм |
|---|---|
| Ширина | 80 мм |
| Мощность | 1800 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Хомутовые нагреватели применяются для обогрева ёмкостей и баков, трубопроводов химических производств, прессформ и литейных форм. Наиболее часто используются на материальном цилиндре одношнековых и двухшнековых экструдеров, а также как нагреватель для ТПА на цилиндре экструдера.
Как подобрать хомутовый нагреватель
Для подбора необходимо знать внутренний диаметр и ширину старого нагревателя. Мощность и напряжение указаны на маркировке. Удельная мощность не должна превышать 4-4,5 Вт/см² для миканитовой изоляции. Рабочая температура до 400 °C для слюдяного исполнения. Зона нагрева должна соответствовать длине обогреваемого участка.
- Измерьте внутренний диаметр
- Измерьте ширину
- Запишите мощность и напряжение
- Определите, цельный или разъёмный хомут
- Проверьте наличие выреза под термопару
Конструкция и материалы
Хомутовые ТЭНы обычно состоят из нихромовой ленты (резистивной проволоки) в изоляции - миканитовой (слюдопласт из мусковита или флогопита) или керамической, с оболочкой из нержавеющей стали. Нагреватель стягивается на цилиндре стяжными болтами. Международное название такого нагревателя - band heater. У миканитового исполнения рабочая температура определяется связующим лаком, а не самой слюдой.
Как снять размеры со старого хомутового нагревателя
Снимите нагреватель с оборудования. Измерьте внутренний диаметр: это расстояние между внутренними поверхностями хомута. Измерьте ширину: высоту хомута вдоль оси цилиндра. Если нагреватель разъёмный (из двух полуколец), измерьте каждое полукольцо. Запишите количество и расположение стяжных болтов. Проверьте, есть ли вырез или отверстие под термопару.
- Внутренний диаметр
- Ширина
- Цельный или разъёмный
- Наличие выреза под термопару
- Тип и длина выводов
Возможные исполнения
По заказу изготавливают хомутовые нагреватели в миканитовом (до 400 °C) или керамическом (до 700 °C) исполнении. Возможен разъёмный вариант из двух полуколец, а также исполнение с пазом под термопару. Тип выводов и длина провода: по требованию.
Что прислать для расчёта
Для расчёта нового нагревателя предоставьте: внутренний диаметр и ширину, мощность и напряжение, информацию о цельном или разъёмном исполнении, наличии выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости необходимы внутренний диаметр и ширина вашего оборудования. Сравните их с размерами 215x80 мм. Также учитывайте мощность 1800 Вт и напряжение 230 В.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, чтобы обеспечить плотное прилегание к цилиндру. Не перетягивайте, чтобы не повредить изоляцию. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливают разъёмные хомуты из двух полуколец, а также с вырезом или отверстием под термопару.
Как проверить старый ТЭН?
Проверьте целостность нихромовой ленты мультиметром на обрыв. Визуально осмотрите изоляцию на трещины и прогары. Измерьте сопротивление и сравните с расчётным по мощности.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, информацию о цельном или разъёмном исполнении, наличии выреза под термопару, тип выводов и длину провода, рабочую температуру, фото старого нагревателя с маркировкой.
Как снять размеры со старого хомутового нагревателя?
Снимите нагреватель, измерьте внутренний диаметр штангенциркулем, ширину по оси цилиндра. Если разъёмный, измерьте каждое полукольцо. Запишите количество стяжных болтов и наличие выреза под термопару.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
