Характеристики
| Тип | Хомутовый нагреватель |
|---|---|
| Внутренний диаметр | 390 мм |
| Ширина | 105 мм |
| Длина | 80 мм |
| Мощность | 3000 Вт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Хомутовый нагреватель 390.105.3000.220 используется для кондуктивного нагрева цилиндров экструдеров (одношнековых и двухшнековых), термопластавтоматов, узлов пластикации, клеевых машин. Также применяется на трубопроводах химических производств, ёмкостях и прессформах.
Нагреватель устанавливается непосредственно на цилиндр или трубу и обеспечивает равномерный нагрев в заданной зоне нагрева.
- Экструдеры (одношнековые, двухшнековые)
- Термопластавтоматы (ТПА)
- Клеевые машины
- Трубопроводы и ёмкости
- Прессформы и литейные формы
Как подобрать замену старого хомутового тэна
Для подбора замены определите внутренний диаметр, ширину и длину старого нагревателя. Маркировка вида ХНм 180*60;1,5*220 означает: хомутовый миканитовый, диаметр 180 мм, ширина 60 мм, мощность 1,5 кВт, напряжение 220 В. У разных производителей (ООО ПК Марион, Электронагрев-Казань) диаметр от 25 до 1000 мм, ширина от 15 мм, напряжение 12-380 В.
Уточните ваттную нагрузку: для миканитовых нагревателей допустимая удельная мощность до 4-4,5 Вт/см². Если старый нагреватель был выполнен как полукольцо или с вырезом под термопару, это также нужно учесть при заказе.
- Измерьте внутренний диаметр и ширину
- Запишите мощность и напряжение с маркировки
- Определите конструкцию: цельный или разъёмный
- Проверьте наличие выреза или отверстия под термопару
Как снять размеры со старого хомутового нагревателя
Чтобы снять размеры, демонтируйте нагреватель и измерьте внутренний диаметр по посадочной поверхности. Ширину измеряйте по торцам изоляции. Длину дуги (если нагреватель не полный круг) уточните по месту установки.
Обратите внимание на тип выводов и длину провода. Если нагреватель разъёмный (два полукольца), укажите количество половин. Для нагревателя для ТПА часто требуется отверстие под термопару: проверьте его наличие и диаметр.
- Внутренний диаметр (мм)
- Ширина (мм)
- Длина дуги или полный круг
- Мощность и напряжение (с маркировки)

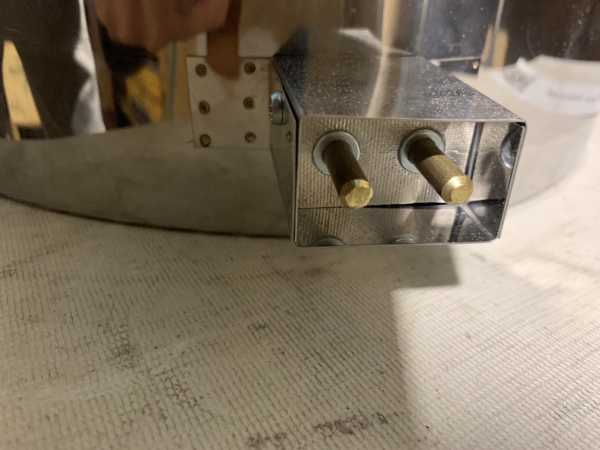

- Тип выводов и длина провода
- Наличие выреза или отверстия под термопару
Конструктивные особенности и возможности изготовления
Хомутовые нагреватели такого типа изготавливают с миканитовой изоляцией (слюдопласт, флогопит) для работы до 350 °C либо с керамической - для более высоких температур. У международных аналогов (Tempco) миканитовая оболочка выдерживает до 482 °C при ширине от 19,1 мм.
По заказу делаем нагреватели с разъёмом на два полукольца, с вырезом под термопару, с различными типами выводов. Возможно исполнение ПХНм (с флогопитом) для более высоких температур. Минимальный внутренний диаметр от 20 мм, ширина от 20 мм, мощность от 100 Вт до 8 кВт.
- Миканит, слюдопласт, флогопит
- Рабочая температура: до 350 °C для миканита, выше для керамики
- Удельная мощность 2-5 Вт/см²
- Цельные и разъёмные (полукольца)
- С отверстием под термопару
- Напряжение 110, 220, 380 В и другие
Что прислать для расчёта
Для изготовления нового хомутового нагревателя предоставьте: внутренний диаметр, ширину, мощность, напряжение. Укажите, нужен ли цельный или разъёмный вариант, есть ли вырез или отверстие под термопару. Также сообщите тип выводов, длину провода и рабочую температуру.
Если есть фото старого нагревателя с маркировкой или модель оборудования (например, экструдер двухшнековый), это ускорит расчёт. По заказу делаем нагреватели из миканита, слюдопласта или флогопита: уточните материал изоляции.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный
- Вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый нагреватель к моему оборудованию?
Проверьте внутренний диаметр (390 мм) и ширину (105 мм) вашего цилиндра. Нагреватель подходит для экструдеров, ТПА и клеевых машин с такими посадочными размерами. Если параметры отличаются, мы можем изготовить нагреватель по вашим размерам.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут-пряжку равномерно, без перекосов, чтобы обеспечить плотный контакт с цилиндром. Не перетягивайте: излишнее усилие может повредить изоляцию. После установки проверьте нагрев в рабочем режиме.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмные из двух полуколец и с отверстием под термопару. Укажите это при заказе, а также диаметр и расположение отверстия. Для нагревателя для ТПА это частая опция.
Как проверить старый хомутовый тэн перед заменой?
Измерьте сопротивление мультиметром: исправный нагреватель показывает сопротивление, соответствующее мощности (R=U²/P). Проверьте изоляцию между корпусом и выводами: она не должна иметь короткого замыкания. Визуально оцените целостность изоляции и отсутствие прогаров.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность и напряжение с маркировки. Укажите, цельный или разъёмный, есть ли вырез под термопару, тип выводов и длину провода. Фото старого нагревателя и модель оборудования ускорят расчёт.
Как снять размеры со старого хомутового нагревателя?
Снимите нагреватель, измерьте внутренний диаметр по посадочной поверхности и ширину по торцам изоляции. Запишите мощность и напряжение с маркировки. Если нагреватель разъёмный, укажите количество полуколец. Проверьте наличие отверстия под термопару.
