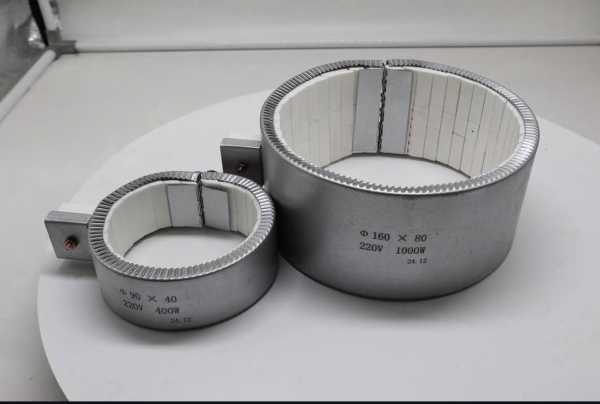

Характеристики
| Внутренний диаметр | 50-55 мм |
|---|---|
| Ширина | 40 мм |
| Мощность | 140 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Хомутовый тэн диаметром 50-55 мм и шириной 40 мм подходит для обогрева цилиндров одношнековых и двухшнековых экструдеров, а также термопластавтоматов (ТПА). Это нагреватель для ТПА и другого технологического оборудования.
Также применяется на прессформах, литейных формах, трубопроводах химических производств и ёмкостях. Используется как комплектующее для зон нагрева.
- Одношнековый и двухшнековый экструдер: обогрев материального цилиндра
- Термопластавтомат: зона нагрева цилиндра
- Прессформы и литейные формы: как комплектующее
- Трубопроводы и ёмкости: обогрев стенок хомутовым зажимом
Выводы и подключение: клеммы, провод, термопара
Выводы хомутового нагревателя могут быть выполнены в виде клемм или провода. По заказу делаем встроенную термопару для контроля температуры в зоне нагрева.
Тип выводов и длина провода выбираются под ваше оборудование. Для плотного контакта с цилиндром используется хомут-пряжка или разъёмное исполнение из двух полуколец.
Как подобрать хомутовый нагреватель
Для подбора хомутового тэна нужно знать внутренний диаметр (под ваш цилиндр), ширину, мощность и напряжение. Удельная мощность (ваттная нагрузка) зависит от условий: для миканитового нагревателя стандарт 3-7 Вт/см².
У разных производителей минимальная ширина начинается от 15-20 мм, что подходит для узких зон небольших экструдеров и дозаторов. В паспортах производителей указывают рабочую температуру до 400°C для миканитового исполнения.
- Измерьте внутренний диаметр и ширину посадочного места
- Определите мощность и напряжение (по старому нагревателю или расчёту)
- Уточните, нужен цельный или разъёмный, есть ли вырез или отверстие под термопару
- Выберите тип выводов и длину провода
Диапазоны размеров у хомутовых нагревателей
У разных производителей хомутовых нагревателей встречаются диаметры от 25 до 1000 мм и ширина от 15 мм. Типичный запрос на замену - диаметр 160-165 мм, ширина 50-55 мм, мощность 1-1,4 кВт, напряжение 220 В.
Для двухшнекового экструдера миканитовый хомут может потребоваться с отверстием под термопару и в разъёмном исполнении - такие опции уточняются отдельно под конкретное оборудование.
Конструкция и материалы
Конструкция хомутового тэна: резистивная проволока (нихромовая лента) в изоляторе из миканита (мусковит), защитный кожух из нержавеющей стали, система креплений и вывода электропроводов.
Миканитовый хомут греет цилиндр кондуктивно, поэтому требует плотной посадки. При зазоре или неровности посадочной поверхности возможен локальный перегрев. Удельная мощность и ваттная нагрузка подбираются под условия эксплуатации.
- Нихромовая лента - резистивный элемент
- Миканит (мусковит) - изолятор
- Кожух из нержавеющей стали - защита
- Хомут-пряжка или разъёмное исполнение - крепление
Что прислать для расчёта
Для расчёта хомутового тэна пришлите: внутренний диаметр и ширину, мощность и напряжение, тип (цельный или разъёмный), наличие выреза или отверстия под термопару, тип выводов и длину провода.
Также полезны: рабочая температура, модель оборудования или фото старого нагревателя с маркировкой. По этим данным подберём исполнение.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, вырез/отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот хомутовый нагреватель к моему оборудованию?
Хомутовый тэн диаметром 50-55 мм и шириной 40 мм подходит для цилиндров экструдеров и ТПА с таким же посадочным размером. Уточните мощность и напряжение под вашу зону нагрева.
Как правильно затянуть хомут на цилиндре?
Хомут-пряжка или разъёмное исполнение должны плотно прилегать к цилиндру для кондуктивного нагрева. Затягивайте равномерно, без перекоса, чтобы избежать локального перегрева.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром: исправный нагреватель показывает расчётное сопротивление (R=U²/P). Проверьте изоляцию между выводами и кожухом - должно быть высокое сопротивление (мегоммы).
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип выводов, наличие отверстия под термопару, рабочую температуру и фото старого нагревателя с маркировкой.
Какие выводы и подключение возможны: клеммы, провод, термопара?
Выводы могут быть клеммами или проводом. По заказу устанавливаем встроенную термопару для контроля температуры в зоне нагрева. Длина провода и тип клемм подбираются под ваше оборудование.
