ТЭН 154А 13/2,7-О-220-Ф.СФО 40 для тепловой пушки СФО 40

Характеристики

Маркировка по частям

Как параметры модели связаны с буквой O

В обозначении 154А 13/2,7-О-220 собраны параметры конкретного воздушного ТЭН: развёрнутая длина 1540 мм, оболочка диаметром 13 мм, мощность 2,7 кВт и напряжение 220 В. Буква O указывает на движущийся воздух. Это важно для расчёта: тепловую нагрузку этой модели нельзя оценивать отдельно от скорости потока и температуры воздуха.

• При расчёте активной длины из развёрнутых 1540 мм вычитаются две холодные зоны; остаётся 1460 мм. Именно эту часть используют для расчёта поверхностной нагрузки.
• Для конфигурации 2,7 кВт и 220 В расчётный ток составляет 12,3 А, расчётное сопротивление в рабочем режиме - 17,9 Ом.
• На активной длине 1460 мм мощность 2,7 кВт даёт удельную поверхностную нагрузку 4,53 Вт/см². ГОСТ 13268-88 приводит для движущегося воздуха предел 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха; поэтому значение проверяют вместе с параметрами обдува.
• Код A относится к контактному стержню в заделке длиной 40 мм. Он не меняет развёрнутую длину 1540 мм, но его длину учитывают при заказе выводов и проверке места установки.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие изменения доступны для исполнения СФО 40

Исходная модель обозначена параметрами 1540 мм, 13 мм, 2,7 кВт и 220 В; код O задаёт движущийся воздух, а код A - стержень 40 мм. При заказе можно сохранить часть этих значений и отдельно задать другие параметры исполнения.

• Для исходной конфигурации заданы 2,7 кВт и 220 В. По заказу доступны другие мощности и напряжения из перечня исполнений; при изменении нагрузки пересчитываем удельную мощность для воздуха с обдувом.
• Вместо контактного стержня 40 мм, код A, можно задать 65, 100, 125, 160, 250, 400 или 630 мм. Для модели 154А выбор длины вывода учитывают вместе с заделкой и доступным местом подключения; концы выполняются с резьбой М4, М5 или М6, с гайками и шайбами, либо проводом в термостойкой изоляции.
• В маркировке модели крепёж не обозначен. Для ТЭН с развёрнутой длиной 1540 мм можно заказать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступен фланец.
• Материал оболочки исходной модели в названии не задан. Для этого воздушного исполнения по заказу выбирают чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.

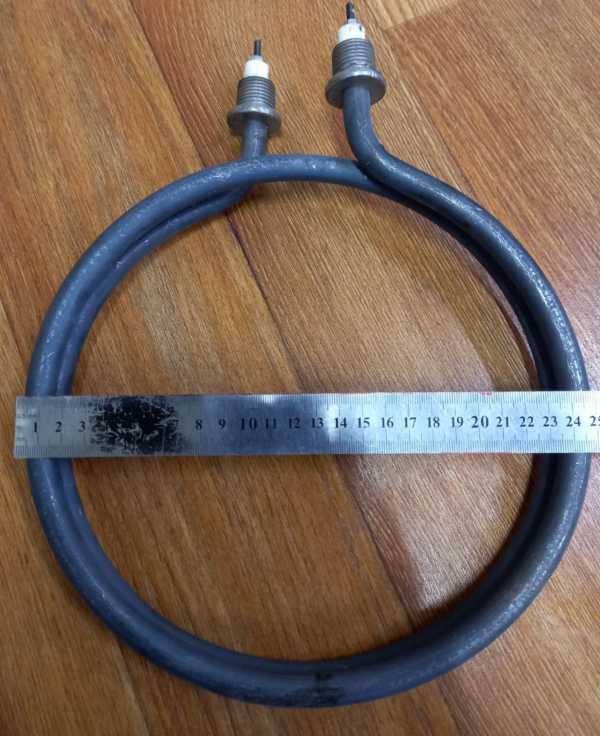

• У модели указана развёрнутая длина 1540 мм. Для другого задания доступны прямая, U-, W-, M- и Г-образная формы, «скрепка», кольцо, спираль и оребрение; отдельно можно предусмотреть встроенный термовыключатель или термостат.

К чему приводят пересчёты мощности и длины

Исходная расчётная нагрузка модели 154А составляет 4,53 Вт/см² при мощности 2,7 кВт и активной длине 1460 мм. Если оставить длину неизменной и увеличить мощность до 3,4 кВт, нагрузка вырастет до 5,7 Вт/см². Это значение находится внутри приведённого ГОСТ диапазона для движущегося воздуха, но само по себе ещё не задаёт допустимость: её проверяют по скорости обдува и температуре воздуха.

При мощности 2 кВт на той же длине расчётная нагрузка будет 3,35 Вт/см². Для исходной модели с кодом O это ниже нижней границы диапазона 3,5–6,5 Вт/см², указанного для движущегося воздуха. Значит, снижение мощности нельзя оценивать только как уменьшение нагрева: нужно учитывать воздушный поток и требуемый режим работы установки.

Для варианта 2,7 кВт на 380 В расчётный ток составляет 7,1 А, а сопротивление спирали - 53,5 Ом. Развёрнутая длина и остальные размеры в этом варианте остаются прежними, но спираль пересчитывается под новое напряжение. Это отдельное электрическое исполнение, а не простая замена подключения исходной конфигурации 2,7 кВт, 220 В.

Можно изменить и вывод: если вместо стержня 40 мм установить стержень 65 мм, при прежней развёрнутой длине 1540 мм активная часть составит 1410 мм. При мощности 2,7 кВт удельная нагрузка станет 4,69 Вт/см² вместо 4,53 Вт/см². Для СФО 40 это показывает, почему длина контактного стержня влияет не только на подключение: изменение активной длины меняет расчётную нагрузку оболочки.

В каких установках применяют воздушные нагреватели

Модель 154А 13/2,7-О-220-Ф.СФО 40 указана в каталоге для тепловой пушки СФО 40. Такие воздушные ТЭН размещают в цилиндрическом корпусе тепловой пушки перед осевым вентилятором. В оборудовании Ballu серий Master и Master 2 встречаются модели BHP-M и BHP-P; среди других примеров - Master серии B (EPB), Ресанта ТЭП, Hintek и Diold. Это примеры оборудования с нагревателями такого типа, а не подтверждение совместимости конкретной модели 154А с каждой из перечисленных пушек.

Подобные трубчатые электронагреватели применяют и там, где воздух проходит через рабочую зону: в сушильных барабанах промышленных прачечных - для сушки белья после отжима, в термоусадочных туннелях - для усадки плёнки на упаковке, в канальных электронагревателях - для подогрева приточного воздуха. В сухожаровых шкафах ГП-20/40/80 СПУ горячим воздухом стерилизуют термостойкие материалы; в тигельных плавильных печах нагревается воздух между корпусом и тиглем. В духовом шкафу рабочая среда - неподвижный воздух камеры либо воздух с принудительной конвекцией. Для всех этих применений подобные ТЭН подбирают под конкретное оборудование и режим, а не только по совпадению мощности 2,7 кВт.

List: []},{

Почему для исполнения O имеет значение обдув

У ТЭН 154А 13/2,7-О-220 удельная нагрузка составляет 4,53 Вт/см² при активной длине 1460 мм. Этот расчёт относится к обозначенной движущейся среде и требует проверки по скорости потока и температуре воздуха. В тепловой пушке нагреватель расположен перед осевым вентилятором, поэтому состояние воздушного узла важно для работы ТЭН. В справочнике для тепловых пушек среди причин отказа указаны работа без обдува при неисправном или заблокированном вентиляторе, пыль на нагревателе в строительных условиях и повторные перегревы после срабатывания термозащиты. При подборе замены для СФО 40 проверяют не только 2,7 кВт и 220 В, но и соответствие длины 1540 мм, диаметра 13 мм и исполнения движущемуся воздуху. Если нужен ТЭН для вентиляции, расчёт также привязывают к потоку воздуха, а не переносят параметры этой модели автоматически.

Что указать для заказа модели 154А

Чтобы заказать исполнение с параметрами ТЭН 154А 13/2,7-О-220-Ф.СФО 40 или задать изменения, передайте сведения, которые влияют на его геометрию, электрические параметры и монтаж.

• Маркировку старого нагревателя, если она сохранилась, и модель оборудования. В каталоге исходная конфигурация связана с тепловой пушкой СФО 40.
• Развёрнутую длину 1540 мм, диаметр трубки 13 мм и требуемую форму. Если меняется стержень относительно исходных 40 мм, укажите нужную длину.
• Электрические параметры исходного исполнения - 2,7 кВт и 220 В - либо требуемые значения мощности и напряжения для пересчёта.
• Среду и характер движения воздуха, а также тип крепления: штуцер с резьбой или фланец. Если нужен штуцер, укажите требуемую резьбу и размер; если меняется вывод - длину контактного стержня.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
