Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение | Для осушителя воздуха |
| Обозначение в названии | DH-RGT 8000 |

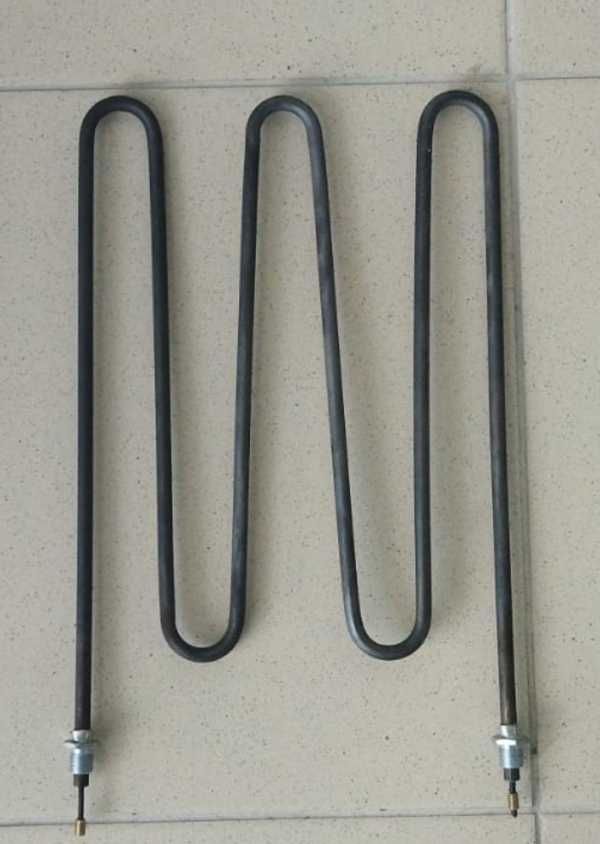

| Каталожное наименование | ТЭН для осушителя воздуха DH-RGT 8000 |
Какие параметры DH-RGT 8000 заданы названием
Название товара определяет его как ТЭН для осушителя воздуха DH-RGT 8000. Мощность, напряжение, длина, диаметр оболочки, форма и крепление в нём не приведены. Поэтому обозначение DH-RGT 8000 нельзя использовать как замену маркировке самого нагревателя или как основание для выбора его электрических характеристик.
Это существенно для подбора: у осушителя нагреватель может работать в разных узлах, а требования к геометрии и тепловому режиму зависят от места установки. Для ТЭН этой карточки необходимо уточнить, идёт ли речь о нагреве продувочного воздуха или об оттайке теплообменника. Само слово «осушитель» не задаёт ни форму нагревателя, ни наличие обдува.
- Назначение из названия: осушитель воздуха; конкретный узел DH-RGT 8000 не указан.
- Мощность и напряжение ТЭН DH-RGT 8000 в названии отсутствуют.
- Длина, диаметр трубки и форма этого нагревателя не заданы.
- Тип крепления и конструкция выводов для DH-RGT 8000 также не указаны.
Как изменить исполнение ТЭН для DH-RGT 8000
Базовые размеры и электрические характеристики ТЭН для осушителя DH-RGT 8000 в названии не заданы. Поэтому по заказу подбирают конкретное исполнение под узел осушителя, не приписывая товару отсутствующие в карточке параметры.
- Сейчас крепление DH-RGT 8000 не обозначено → можно выполнить штуцер с гайкой или фланец; резьбу и посадку согласуют по конструкции узла.
- В названии DH-RGT 8000 конструкция выводов не описана → в заказном исполнении можно предусмотреть контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- Для ТЭН DH-RGT 8000 температура оболочки не приведена → материал выбирают после уточнения режима: для воздуха при умеренной температуре оболочки используют чёрную сталь, при высокой рассматривают нержавеющую или жаропрочную сталь.
- Сейчас мощность и напряжение не приведены → их можно задать при заказе; для воздушного нагревателя мощность рассчитывают с учётом среды и выбранных габаритов.
- Сейчас форма и длина ТЭН DH-RGT 8000 не заданы → по заказу возможны прямое, U-, W-, M- или Г-образное исполнение, форма «скрепка», кольцо, спираль либо оребрение. Дополнительное оснащение, например термовыключатель или термостат, можно оговорить отдельно.
Оболочка воздушного ТЭН: вариант для условий DH-RGT 8000
Для ТЭН DH-RGT 8000 материал оболочки в названии не указан. Вариант исполнения выбирают с учётом температуры самой оболочки: для воздуха при умеренном нагреве используют чёрную сталь, при высокой температуре рассматривают нержавеющую или жаропрочную сталь. Эти варианты относятся к возможному заказному исполнению, а не описывают подтверждённую конструкцию нагревателя из осушителя.
Отдельно нужно указать, движется ли воздух вокруг нагревателя. У неподвижного воздуха и у потока с обдувом разные условия теплоотдачи, поэтому переносить мощность и конструкцию между такими режимами без проверки нельзя. Если ТЭН DH-RGT 8000 работает в потоке, по заказу можно предусмотреть оребрение; его наличие в исходном товаре не заявлено.
При выборе исполнения сообщите, где расположен нагреватель и какой режим воздуха у этого узла. Например, трубчатый электронагреватель в линии продувки и элемент оттайки теплообменника выполняют разные задачи, даже если оба работают в осушителе. Для DH-RGT 8000 эти сведения помогают определить оболочку и конструкцию, но не заменяют фактические размеры и электрические данные старого ТЭН.
Если при заказе меняется мощность, нужно учитывать не только название модели DH-RGT 8000, но и длину нагреваемой части, материал оболочки и движение воздуха. При одинаковых габаритах другая мощность меняет удельную нагрузку на оболочку. Поэтому такое изменение рассматривают как отдельное исполнение, а не как автоматическую замену исходного элемента.
В каких узлах осушителей встречаются такие нагреватели
В адсорбционном осушителе горячей регенерации электронагреватель может находиться в линии продувочного газа перед регенерируемым адсорбером либо быть встроен в теплообменный элемент корпуса. Для такого узла используют трубчатый проточный нагреватель в металлическом кожухе; в блочном исполнении мощность может регулироваться ступенями. Такие ТЭН встречаются в адсорбционных осушителях серий CD/AD/BD и в блочных нагревателях регенерации ZEKS.
В конденсационном осушителе ТЭН может быть встроен в испаритель и работать на оттайку. В справочнике оборудования приведены модели Dantherm CDT 60, Dantherm CDT 40 и Dantherm CDT 90, а также адсорбционные Dantherm AD 400 B и Dantherm AD 290 B. Такие ТЭН ставят в осушители подобного типа для узла оттайки теплообменника; конструкцию и параметры установленного элемента сверяют отдельно.
- При горячей регенерации залипание обратного клапана продувки может привести к перегреву нагревателя.
- Адсорбентная пыль в нагревательном узле способна вызвать локальный перегрев спирали.
- В узле оттайки на ТЭН влияют повторяющиеся циклы работы и повышенная влажность вокруг нагревателя.
Почему воздушный ТЭН DH-RGT 8000 нельзя назначать для воды
В названии DH-RGT 8000 указано назначение для осушителя воздуха, а водяная среда не заявлена. Поэтому совпадение длины или крепления не подтверждает, что этот воздушный ТЭН можно использовать для нагрева воды. Для другой среды требуется отдельно определить материал оболочки и рабочие условия.
Материал оболочки ТЭН DH-RGT 8000 в карточке не указан, следовательно, совместимость с водой по одному названию определить нельзя. Если изделие нужно для воды, масла или другой среды, укажите её при заказе: исполнение для воздуха не следует переносить на иной режим без проверки.
По той же причине запрос «тэн для печи» не описывает назначение этой карточки. Нагреватель для печи или шкафа выбирают по параметрам конкретного оборудования; обозначение DH-RGT 8000 указывает на осушитель воздуха и не подтверждает взаимозаменяемость с печным ТЭН.
Какие данные нужны для ТЭН DH-RGT 8000
Для подбора исполнения осушителя DH-RGT 8000 нужны параметры самого нагревателя и сведения о его узле. Передайте доступные данные, чтобы определить форму, электрические характеристики, крепление и воздушный режим.
- Укажите обозначения с нагревателя и сообщите его мощность и напряжение, если они читаются.
- Измерьте длину рабочей части, длину после гибки, диаметр трубки и укажите форму ТЭН.
- Опишите крепление: тип штуцера или фланца, резьбу и межосевое расстояние.
- Уточните, установлен элемент в линии регенерации или в узле оттайки, и есть ли обдув.
- Приложите фото нагревателя и места установки в осушителе DH-RGT 8000, если оно доступно.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН DH-RGT 8000 с другой резьбой штуцера или креплением?
Да, если конструкция узла DH-RGT 8000 требует другой присоединительной части, её можно задать при заказе. Доступны штуцер с гайкой или фланец; укажите нужную резьбу и размеры посадочного места.
Можно ли изменить выводы или длину контактного стержня?
Да, для исполнения ТЭН DH-RGT 8000 доступны контактные стержни с резьбой и гайками либо выводы проводом в термостойкой изоляции. Нужный тип выводов и длину холодной зоны укажите в задании.
Можно ли задать другую мощность или напряжение при тех же размерах?
Да, мощность и напряжение для ТЭН DH-RGT 8000 можно задать при заказе. При изменении мощности на тех же габаритах нужно пересчитать нагрузку на оболочку под условия работы в воздухе.
Можно ли изготовить ТЭН DH-RGT 8000 без маркировки со старого образца?
Да, отсутствие маркировки не исключает подбор: укажите длину, форму, диаметр трубки, крепление, мощность и напряжение, если эти данные известны. Для DH-RGT 8000 также важно сообщить, в каком узле осушителя работает нагреватель.
Можно ли использовать ТЭН DH-RGT 8000 в другой среде?
В названии DH-RGT 8000 указано назначение для воздуха, пригодность для воды или другой среды не подтверждена. При заказе другой среды потребуется выбрать соответствующее исполнение оболочки.
Подойдёт ли ТЭН DH-RGT 8000 к моему осушителю?
Одного обозначения DH-RGT 8000 недостаточно, чтобы подтвердить размеры и электрические параметры. Dantherm CDT 60, CDT 40, CDT 90, AD 400 B и AD 290 B приведены как примеры оборудования, а не как модели с подтверждённой совместимостью: сопоставьте параметры старого нагревателя.
