Характеристики
| Назначение | Для сушильной камеры |
|---|---|
| Мощность | 0,38 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 380 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что можно определить по обозначению 380 W
Название связывает мощность 380 W с сушильной камерой. Это мощность изделия, а не указание напряжения 380 В: напряжение для этой позиции в каталожном названии не задано. По обозначению нельзя определить схему подключения или монтажную конструкцию ТЭН.
- Назначение, указанное в каталоге: сушильная камера.
- Мощность, указанная в каталоге: 380 W.
- Расчётный ток: 1 А.
- Расчётное сопротивление в рабочем режиме: 380 Ом.
- При заказе исполнения на 380 W напряжение согласуют отдельно.
- Среда и режим движения воздуха для этого изделия также задаются отдельно.
Как согласовать исполнение именно для мощности 380 W
Для ТЭН сушильной камеры на 380 W каталог задаёт назначение и мощность, а не конструкцию монтажного узла. Чтобы выбрать исполнение, в заказе нужно связать мощность с напряжением, воздушным режимом, размерами и способом установки.
- Для монтажа ТЭН на 380 W можно заказать штуцер с гайкой или фланец. Тип и размер крепления согласуются с узлом камеры.
- Для подключения исполнения на 380 W можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Выбранный вариант укажите в заказе.
- Материал оболочки выбирают для заданных условий воздуха: чёрная сталь предусмотрена при умеренной температуре оболочки, нержавеющая или жаропрочная сталь - при высокой. Ни один из этих материалов не обозначен как уже установленный на изделии 380 W.
- Если вместо 380 W требуется другая мощность, по заказу возможны значения от 100 Вт; напряжение также задаётся отдельно. При изменении мощности на тех же габаритах расчёт удельной нагрузки выполняется с учётом среды.
- Для ТЭН на 380 W можно согласовать прямую, U-, W-, M- или Г-образную форму, «скрепку», кольцо, спираль либо исполнение по эскизу. Для воздушного варианта доступно оребрение; при заказе также можно предусмотреть встроенный термовыключатель или термостат для заданного режима камеры.
Оболочка и геометрия: что уточнить для сушильной камеры
Для ТЭН на 380 W материал оболочки в названии не указан. Вариант выбирают по температуре оболочки и воздушной среде: для умеренной температуры предусмотрена чёрная сталь, при высокой - нержавеющая или жаропрочная сталь. Это варианты исполнения для заказа, а не описание материала уже готового изделия.
Если нагреватель мощностью 380 W должен работать с обдувом, можно отдельно запросить оребрение. В задании укажите, как организовано движение воздуха в камере: для этой позиции не задано, есть ли вентилятор и где расположен нагреватель. Эти сведения нужны, чтобы согласовать оболочку и исполнение, а не предполагать их по мощности.
В переданных расчётных вариантах нет значений другой длины стержня, другого напряжения, мощности на той же длине или размера штуцера. Поэтому такие значения нельзя считать рассчитанными вариантами данного изделия. Если предполагаются другие габариты или мощность, их надо задавать как отдельные исходные данные для расчёта под конкретную среду.
У воздушных нагревателей встречается гладкое исполнение и исполнение с оребрением. Для этой позиции возможность оребрения указана как заказная, но наличие рёбер у ТЭН мощностью 380 W по названию не подтверждается. Запрос «тэн для печи» не меняет назначение карточки: в каталоге изделие обозначено для сушильной камеры. Запрос «тэн для сушильного шкафа» также не подтверждает совместимость с конкретным шкафом.
В названии ТЭН на 380 W нет буквенного индекса среды, поэтому по нему нельзя определить категорию нагрева по ГОСТ 13268-88. Для ориентира: буква S обозначает нагрев в неподвижной газовой среде при температуре оболочки до 450°C, буква T - при температуре оболочки свыше 450°C. Эти обозначения не присвоены изделию в каталожном названии.
Установка в сушильном оборудовании и причины отказа
ТЭН мощностью 380 W назван изделием для сушильной камеры, но конкретный узел и модель оборудования для него не указаны. В промышленной прачечной трубчатый электронагреватель может находиться в электрокалорифере на входе воздуха в барабан: в справочнике приведена модель Вязьма ВС-20 серии «Вега». Fagor SR-28 M E там указан как газовый аналог, а не как подтверждённое место установки этого ТЭН. В камерах для древесины описан электрокалорифер приточного воздуха; в качестве примеров оборудования названы учебно-производственные образцы БГТУ и УГЛТУ. Для шкафов приведены SNOL 67/350 и ШС-80-01 СПУ, но их наличие в справочнике также не подтверждает совместимость с мощностью 380 W. При сушке белья отказ нагревателя может быть связан с ворсом и пухом, забивающими оребрение, или со скачками напряжения; в сушильных камерах для древесины отмечены влажность, смоляные испарения и перегрев при остановке вентиляции. Эти причины относятся к описанному оборудованию, а не к установленному старому ТЭН данного товара.
Почему исполнение для воздуха нельзя автоматически считать водяным
В названии ТЭН на 380 W указана сушильная камера, но не сказано, для какой именно среды изготовлено изделие. Если заказ предполагает воздух, материал оболочки выбирают по температуре: для умеренной предусмотрена чёрная сталь, для высокой - нержавеющая или жаропрочная сталь. Это не является подтверждением пригодности того же исполнения для воды.
Мощность 380 W сама по себе не определяет среду применения. Для заказа укажите рабочую среду и, если речь о воздухе, режим его подачи. Так можно согласовать исполнение без предположения, что воздушный ТЭН подходит для установки в жидкость. Слова «тепловая пушка электрическая» описывают другой тип оборудования и не позволяют сделать вывод о совместимости этой позиции с ним. Точно так же по одному назначению нельзя считать ТЭН для конвектора заменой нагревателя для сушильной камеры.
Какие данные подготовить для заказа ТЭН на 380 W
Для согласования ТЭН сушильной камеры мощностью 380 W соберите параметры, которые помогут определить конструкцию и подключение. Это позволит не выводить отсутствующие в названии характеристики из мощности.
- Маркировку старого нагревателя, если она читается у вывода или на штуцере.

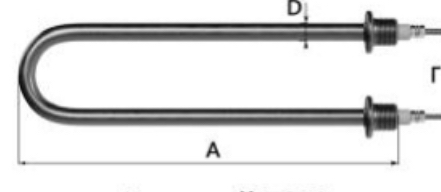

- Для экземпляра, который заменяет ТЭН на 380 W, укажите развёрнутую длину, форму после гибки и диаметр трубки.
- Требуемые мощность и напряжение. В названии этой позиции указаны 380 W, но напряжение не приведено.
- Для ТЭН сушильной камеры укажите среду и режим подачи воздуха: неподвижный воздух или обдув. Если нужна другая среда, обозначьте её отдельно.
- Тип крепления и его параметры: штуцер с резьбой, фланец или межосевое расстояние.
- Модель оборудования или фотографию старого ТЭН, чтобы сопоставить конструкцию с монтажным узлом.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН на 380 W выбрать другую резьбу штуцера или фланец?
Да. Для исполнения мощностью 380 W по заказу можно согласовать штуцер с гайкой или фланец. Размер крепления уточняется отдельно, поскольку в названии он не указан.
Можно ли изменить выводы ТЭН для сушильной камеры на 380 W?
Можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Выбранный вариант указывают для исполнения мощностью 380 W при заказе.
Можно ли оставить размеры и заказать другую мощность или напряжение?
Для каталожного ТЭН указана мощность 380 W, но размеры и напряжение не приведены. По заказу можно задать другую мощность от 100 Вт и напряжение; при изменении мощности на тех же габаритах нагрузку на оболочку пересчитывают под среду.
Можно ли изготовить ТЭН на 380 W без маркировки старого образца?
Да, для согласования этой мощности можно передать образец или фотографию и указать длину, форму, диаметр трубки и параметры подключения. Одного обозначения 380 W недостаточно, чтобы определить конструкцию.
Можно ли использовать ТЭН для сушильной камеры на 380 W в другой среде?
Это нельзя определить только по названию. При заказе укажите среду и наличие обдува, чтобы согласовать оболочку: для воздуха предусмотрены варианты из чёрной, нержавеющей или жаропрочной стали в зависимости от температуры оболочки.
Подойдёт ли ТЭН на 380 W к моей модели сушильного оборудования?
По названию нельзя подтвердить совместимость: для изделия не указаны напряжение, габариты и крепление. В справочнике названы Вязьма ВС-20 серии «Вега», SNOL 67/350 и ШС-80-01 СПУ, но это не подтверждает установку в них данного ТЭН мощностью 380 W.
