Характеристики
| Модель | НХ 330.95.3000.280 |
|---|
Где применяется и в каком оборудовании

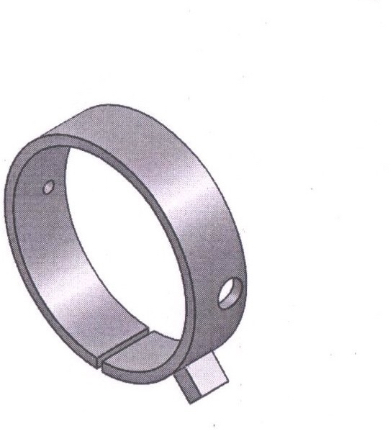

Хомутовый нагреватель НХ 330.95.3000.280 используется для обогрева материального цилиндра одношнековых и двухшнековых экструдеров, а также термопластавтоматов (ТПА) в зоне загрузки и дозирования. Также применяется на фланцевых соединениях трубопроводов и в клеевых машинах для разогрева узла подачи горячего клея. Миканитовые хомутовые нагреватели такого типа греют цилиндр кондуктивно, поэтому требуют плотной посадки.
- Термопластавтомат: узел пластикации, зона нагрева
- Экструдер одношнековый и двухшнековый: материальный цилиндр
- Фланцевые соединения: обогрев фланца
- Клеевые машины: разогрев узла подачи клея
Подбор и замена хомутового нагревателя
При подборе хомутового ТЭНа важно учитывать внутренний диаметр и ширину, чтобы обеспечить плотное прилегание к цилиндру. Зазор или износ посадочной поверхности у контактных (кондуктивных) нагревателей ведут к локальному перегреву. Фиксация на цилиндре у хомутовых нагревателей обычно выполняется стяжными болтами (резьба M6-M10) или хомутом-пряжкой. Для замены достаточно знать модель старого нагревателя или снять размеры.
- Внутренний диаметр и ширина должны совпадать с цилиндром
- Плотная посадка обязательна для контактных исполнений
- Фиксация обычно выполняется стяжными болтами
Материалы и конструкция хомутовых нагревателей (общие сведения)
Хомутовые нагреватели такого типа обычно состоят из резистивной проволоки (нихромовая лента), изолятора из миканита и защитного кожуха из нержавеющей стали. Миканит (слюдопласт) получают из листочков слюды, склеенных лаками под давлением; жаростойкий вариант выдерживает до 500°C. Международный аналог - band heater Tempco с максимумом 482°C. Удельная мощность у таких нагревателей обычно 3-7 Вт/см². Минимальная ширина у разных производителей - от 15-20 мм.
- Нихромовая лента в миканитовой изоляции (у типового исполнения)
- Кожух из нержавеющей стали
- Рабочая температура у миканитового исполнения обычно до 400°C, у жаростойкого - до 500°C
- Фиксация стяжными болтами или скобами
Исполнения по заказу
По заказу делаем хомутовые нагреватели в различных исполнениях: цельный или разъёмный из двух полуколец (ПХНм), с вырезом или отверстием под термопару, с разными типами выводов и длиной провода. Также возможно изготовление в керамическом исполнении, которое менее чувствительно к зазору за счёт излучения. Все параметры - внутренний диаметр, ширину, мощность, напряжение - берём из чертежа, образца или маркировки старого нагревателя.
- Цельный или разъёмный (два полукольца)
- Вырез и отверстие под термопару
- Тип выводов и длина провода
- Миканитовое или керамическое исполнение
Что прислать для расчёта
Для изготовления хомутового нагревателя по вашим размерам необходимо указать: внутренний диаметр и ширину, мощность и напряжение, тип исполнения (цельный или разъёмный из двух полуколец), наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру. Также можно прислать модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, вырез под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли хомутовый нагреватель НХ 330.95.3000.280 к моему оборудованию?
Для проверки совместимости нужны внутренний диаметр и ширина цилиндра вашего ТПА или экструдера. Если размеры совпадают с маркировкой, нагреватель подходит. Также уточните мощность и напряжение.
Как правильно затянуть хомут на цилиндре?
Затягивайте стяжные болты равномерно, обеспечивая плотный контакт по всей поверхности. Избегайте перетяжки, чтобы не деформировать кожух. При зазоре возможен локальный перегрев из-за кондуктивного нагрева.
Можно ли сделать разъёмный хомут или с отверстием под термопару?
Да, по заказу делаем разъёмное исполнение из двух полуколец (ПХНм) и выполняем вырез или отверстие под термопару. Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром и сравните с расчётным по мощности и напряжению. Проверьте целостность изоляции и отсутствие короткого замыкания на корпус. Также осмотрите посадочную поверхность на износ.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный/разъёмный), наличие выреза под термопару, тип выводов и длину провода. Желательно фото старого нагревателя с маркировкой или модель оборудования.
Вопрос по теме: Материальный цилиндр ТПА и экструдера: зоны нагрева и замена хомута.
Хомутовый нагреватель устанавливается на материальный цилиндр в зонах нагрева. При замене важно обеспечить плотную посадку и правильную фиксацию стяжными болтами. Миканитовое исполнение требует контакта, керамическое менее чувствительно к зазору.
