Характеристики
| Маркировка | 136А 10/2,5к 220 |
|---|---|
| Развёрнутая длина | 1360 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
| Код среды | K: движущийся воздух |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1280 мм |
|---|---|
| Расчётный ток | 11,4 А |
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 6,22 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Воздух проходит вдоль нагревателя
Такие ТЭНы используют в воздушных узлах, где нагреватель обдувается потоком. Например, трубчатые элементы устанавливают в приточном калорифере, а также в конвекторах и духовках.
Для запроса «тэн для печи» одной области применения недостаточно: нужно сверить маркировку, параметры и рабочую среду. Код K в этой маркировке означает движущийся воздух.
- В калорифере электрическом ТЭНы размещают в воздуховоде.
- В духовке трубчатые элементы могут находиться вдоль стенок камеры.

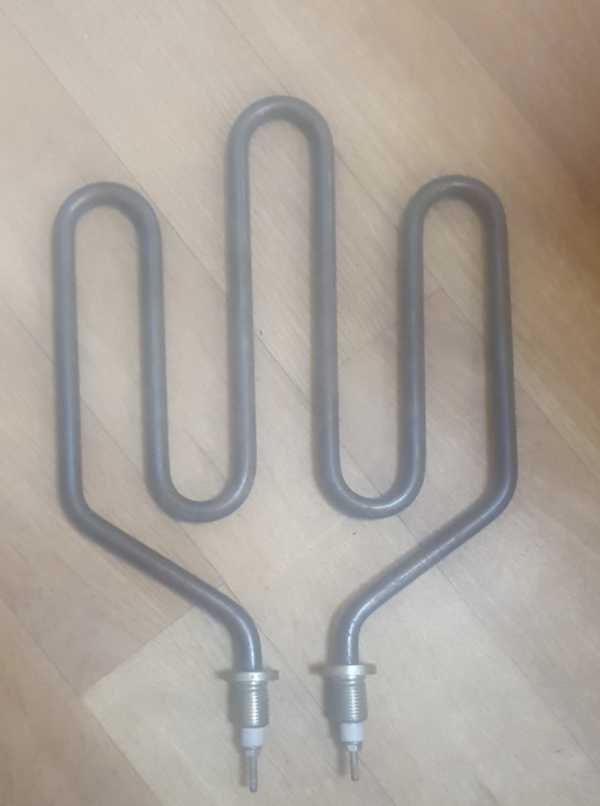

Что означает маркировка 136А 10/2,5к 220
Расшифровка по данным маркировки: 136А - код исполнения; 10 - диаметр оболочки; 2,5к - мощность; 220 - напряжение. Код среды K указывает на движущийся воздух.
Маркировка позволяет сверить параметры старого элемента при подборе ТЭНа по маркировке. В ней также указана развёрнутая длина 1360 мм и длина контактного стержня в заделке 40 мм.
Подключение одного элемента и группы
Один ТЭН рассчитан на напряжение 220 В. Для нескольких элементов в трёхфазной сети применяют соединение звездой или треугольником, но выбрать схему только по этой маркировке нельзя: нужно учитывать напряжение сети и параметры каждого ТЭНа.
Не следует считать, что группа элементов подключается так же, как один ТЭН. Перед сборкой схемы сверяют данные нагревателей и сети.
- Один элемент: проверить соответствие питания 220 В.
- Группа в трёхфазной сети: схему звезда или треугольник выбрать по параметрам сети и ТЭНов.
Что показывают расчётные параметры
Расчётная активная длина составляет 1280 мм, ток - 11,4 А, сопротивление в рабочем режиме - 19,4 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода; окончательный выбор зависит от электросхемы.
Удельная поверхностная мощность по активной длине равна 6,22 Вт/см². По ГОСТ 13268-88 предел для движущегося воздуха составляет 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха. Значение расчёта находится в указанном диапазоне.
Материал оболочки выбирают под среду
Для этой среды ГОСТ 13268-88 рекомендует оболочку из углеродистой или нержавеющей стали. Материал нужно соотносить с условиями работы: воздействие среды на оболочку влияет на её состояние и ресурс.
При замене нагревателя сверяйте материал старого элемента и условия в узле, а не только размеры и электрические параметры.
Какие данные нужны для подбора
Для расчёта пришлите маркировку старого ТЭНа, если она сохранилась. Если маркировки нет, по заказу изготовление возможно по чертежу, эскизу или образцу.
- Развёрнутую длину или длину и форму после гибки, диаметр трубки.
- Мощность, напряжение и рабочую среду: воздух с обдувом или без него, вода либо масло.
- Тип крепления, размеры посадочного места, модель оборудования или фото старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте маркировку, размеры, мощность, напряжение и рабочую среду. По одной модели оборудования совместимость подтвердить нельзя.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для расчёта можно предоставить образец или фото, а также длину, форму после гибки, диаметр, мощность, напряжение и данные о креплении.
Можно ли поставить этот ТЭН в воду или масло?
По маркировке код среды этого элемента - движущийся воздух. Для воды или масла нужен подбор с учётом другой рабочей среды.
Как проверить старый ТЭН?
Для проверки пробоя на корпус один щуп прикладывают к контактному стержню, другой - к оболочке. Звуковой сигнал или малое сопротивление в режиме прозвонки либо высокого сопротивления указывают на утечку тока на корпус.
Что прислать для расчёта?
Маркировку, размеры, мощность и напряжение, сведения о среде и креплении. Если маркировки нет, приложите фото старого ТЭНа и оборудования.
Что означает буква K в маркировке воздушного ТЭНа?
В маркировке этого изделия код K обозначает нагрев движущегося воздуха.
