Характеристики
| Тип | Тэн-блок |
|---|---|
| Применение | Котлы отопления ЭВАН |
Где применяется и в каком оборудовании

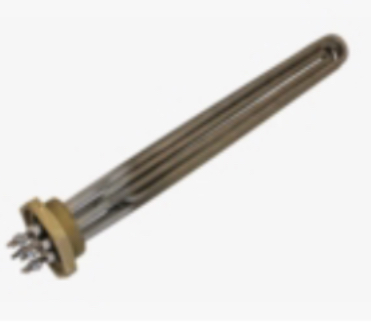

Блок ТЭН для котла ЭВАН используется в котлах отопления серий Warmos (Standard, Comfort, Exclusive, Novator) и Next. Устанавливается в штатный отсек нагревателя.
Как подобрать блок ТЭН для котла ЭВАН
Для подбора нужны: мощность, напряжение (220/380 В), число ступеней мощности, присоединение (резьба G1½" или фланец G2"), погружная длина. Уточните модель котла - от неё зависит конфигурация блока.
- Мощность и напряжение (например, 15 кВт, 3×380 В)
- Тип присоединения: резьба или фланец, размер
- Погружная длина и место установки
- Модель котла или фото старого блока с биркой
Ресурс блока: удельная нагрузка, материал трубки и накипь
Ресурс блока ТЭН зависит от удельной нагрузки на поверхность трубки и материала. Нержавеющая сталь (например, 08Х18Н10Т) и пониженная ваттная нагрузка увеличивают срок службы. Накипь на тэне снижает теплоотдачу и вызывает перегрев, что ведёт к выходу из строя. Для теплоносителя рекомендуется жёсткость не более 2 мг-экв/дм³.
Конструкция: ТЭНБ и ТЭНБР
Для котлов ЭВАН обычно применяется блок без термостата (ТЭНБ) - управление идёт от внешнего контроллера котла. Блок со встроенным механическим термостатом (ТЭНБР) работает автономно; если нужна такая автономность, термостат можно включить в комплект по заказу. В блоке «звезда» на 220 В элементы собраны алюминиевыми шинами, на 380 В - по схеме «треугольник».
Из нашей практики
Производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Котельный завод получил партию 19 блоков по 15 кВт для котлов, три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4.
Что прислать для расчёта
Для точного подбора блока ТЭН для котла ЭВАН предоставьте:
- что нагреваем и до какой температуры;
- присоединение: резьба или фланец, размер (например, G1½" или G2");
- мощность, напряжение, число элементов;
- погружную длину и место установки;
- модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок предназначен для котлов ЭВАН серий Warmos и Next. Для проверки совместимости уточните мощность, напряжение и присоединение вашего котла.
Из какой стали изготовлен блок?
В блоках для котлов ЭВАН используется нержавеющая сталь (например, AISI 321 или 08Х18Н10Т). Конкретный материал уточняется при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяется задачей.
Как проверить старый блок перед заменой?
Измерьте сопротивление между выводами и корпусом мультиметром - оно должно быть высоким (нет короткого замыкания). Проверьте целостность каждого ТЭНа. Осмотрите накипь на тэне и коррозию.
Что прислать для расчёта нового блока?
Пришлите: модель котла, фото старого блока с биркой, мощность, напряжение, присоединение (резьба или фланец), погружную длину.
Как накипь влияет на ресурс блока?
Накипь на тэне ухудшает теплоотдачу, вызывает локальный перегрев и сокращает срок службы. Используйте теплоноситель с жёсткостью не более 2 мг-экв/дм³ и pH 6,5-8,5.
