Характеристики
| Мощность | 19,5 кВт |
|---|---|
| Назначение | для навесного электрического котла "Титан" |
| Тип | блок ТЭН |
| Исполнение | навесной |
Применение блока ТЭН для котла Титан

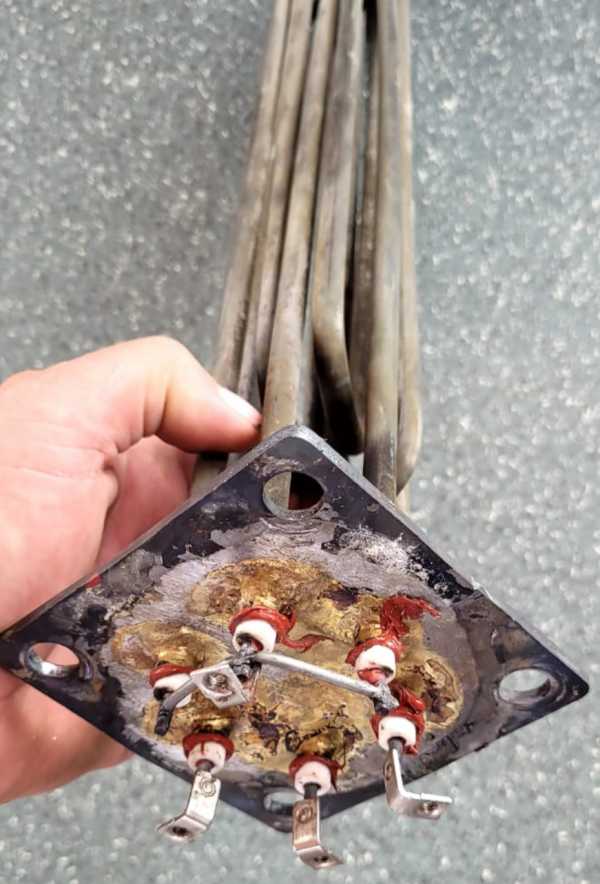

Блок ТЭН мощностью 19,5 кВт устанавливается в навесной электрический котёл Титан. Используется как основной нагреватель теплоносителя. Возможна работа в системах с теплоаккумулятором.
Как подобрать блок ТЭН для котла
Для правильного подбора необходимо знать мощность, напряжение, присоединение (резьба по трубной резьбе ГОСТ 6357-81 или фланец, возможен фланец Ду80) и погружную длину. Уточните модель котла и тип теплоносителя. Для блоков ТЭНБ и ТЭНБР важна ступенчатость и наличие термоограничителя.
Теплоноситель: вода или антифриз
Блок ТЭН рассчитан на работу с водой или незамерзающим теплоносителем на основе пропиленгликоля или этиленгликоля (концентрация не более 50%). Требования к воде: жёсткость не более 2 мг-экв/дм³, pH 6,5-8,5, индекс Ланжелье от -0,2 до 0,2. Жёсткая вода образует накипь, что снижает ресурс и может привести к повреждению.
Примеры изготовления блоков ТЭН
Для котельного завода изготовлена партия 19 блоков по 15 кВт (три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4). Для производителя котельного оборудования сделаны блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Данные для расчёта блока ТЭН
Для расчёта нового блока или замены укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Конструкция блоков ТЭН для котлов
Блоки тэнов для котлов выпускаются в двух исполнениях: ТЭНБ: без термостата, управление от внешнего контроллера; ТЭНБР: со встроенным механическим термостатом и индикацией, работает автономно. ТЭНБР имеет диапазон регулировки 0...85°C и гистерезис 2...3°C.
Для подключения к трёхфазной сети блоки на 220В собирают звездой, на 380В - треугольником. Важно заземление корпуса котла. По заказу возможно исполнение с пониженной ваттной нагрузкой для увеличения срока службы. Удельная поверхностная нагрузка подбирается в зависимости от условий эксплуатации.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости уточните мощность, присоединение и погружную длину вашего блока. Сравните с параметрами котла Титан 19,5 кВт. Если данные совпадают, блок подходит.
Из какой стали изготовлены ТЭН?
Стандартно ТЭНы изготавливаются из нержавеющей стали. В нашей практике использовалась трубка AISI 321. По заказу возможны другие марки.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегаомметром с рабочим напряжением не менее 500В. Также измерьте сопротивление ТЭНов и сравните с номиналом.
Что прислать для расчёта нового блока?
Пришлите данные: что нагревается, температура, присоединение, мощность, напряжение, число элементов, погружную длину, фото или модель оборудования.
Какие требования к теплоносителю - воде или антифризу?
Блок работает на воде или антифризе (пропиленгликоль/этиленгликоль до 50%). Требования к воде: жёсткость до 2 мг-экв/дм³, pH 6,5-8,5. Жёсткая вода вызывает накипь и повреждение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
