Характеристики
| Мощность | 60 кВт |
|---|---|
| Совместимость | ТАВИА-ЭВК |
| Тип | Блок ТЭНов |
| Назначение | Для электрокотла |
Где применяется и в каком оборудовании

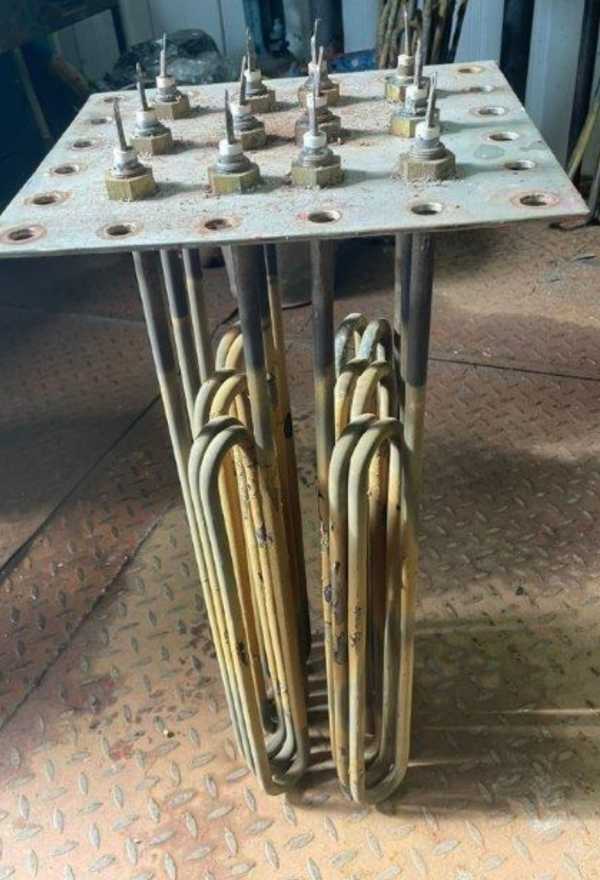

Блок ТЭН 60 кВт предназначен для электрокотла ТАВИА-ЭВК. Это блок тэн для котла, который используется в системах отопления с водяным или незамерзающим теплоносителем. Также может применяться в промышленных установках с аналогичными параметрами.
Требования к теплоносителю
У ряда производителей электрокотлов (например, Zota) требования к теплоносителю такие: жёсткость воды не более 2 мг-экв/дм³, pH 6,5-8,5, индекс Ланжелье от -0,2 до 0,2 (или индекс Ризнера 5,8-6,5). Также допускается незамерзающий теплоноситель на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Жёсткая вода образует накипь на блоке ТЭН и сокращает срок его службы. Для котла ТАВИА-ЭВК конкретные нормы уточняйте в паспорте оборудования.
Как указано в паспортах ТЭНБ, температура поверхности ТЭНов не должна превышать 100°C, активная часть должна быть полностью погружена в теплоноситель.
Подбор блока ТЭН
При подборе блока тэн 60 квт для котла ТАВИА-ЭВК учитывайте мощность, напряжение и число элементов. Для трёхфазной сети блоки на 220В собирают по схеме «звезда», на 380В - по схеме «треугольник». Чем ниже удельная поверхностная мощность элементов, тем дольше срок службы блока; у Zota это называется «пониженной ваттной нагрузкой». У некоторых моделей предусмотрена ступенчатость мощности для плавного регулирования, а также автоматический выбор ступеней.
Из нашей практики
Производитель котельного оборудования заказал блоки 30 кВт из 8 U-образных элементов Ø16 мм в пучке Ø115 мм, длина 280 мм, фланец по ГОСТ 33259-2015, с гильзой под термопару.
Другой случай: котельный завод получил партию 19 блоков по 15 кВт для котлов, три элемента по 5 кВт на 380 В звездой, длина 480 мм, трубка Ø13 мм из AISI 321, выводы М4. Эти блоки тэнов для котлов были изготовлены с учётом требований заказчика.
Конструктивные особенности и возможности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Обратите внимание на требования к заземлению корпуса котла и сопротивление изоляции. Удельная поверхностная мощность подбирается для обеспечения долговечности.
Что прислать для расчёта
Для расчёта нового тэнб необходимо предоставить следующие данные:
1. Что нагреваем и до какой температуры.
2. Присоединение: резьба или фланец, размер.
3. Мощность, напряжение, число элементов.
4. Погружная длина и место установки.
5. Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 60 кВт к моему оборудованию?
Блок тэн 60 квт предназначен для котла ТАВИА-ЭВК. Для других моделей необходима проверка присоединительных размеров и мощности. Блоки тэнов для котлов разных производителей могут отличаться по креплению.
Из какой стали изготовлен блок?
В стандартном исполнении материал оболочки ТЭН может быть углеродистая сталь 08КП (обозначение «Ч») или нержавеющая 08Х18Н10Т («НЧ»). По заказу возможны другие варианты, например AISI 321.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт затруднён. По заказу изготавливаем блоки со съёмными элементами для замены. Также возможно исполнение с изоляцией или покрытием.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции мегаомметром, проверьте целостность ТЭНов мультиметром, осмотрите на наличие накипи и коррозии. Также проверьте заземление корпуса котла.
Что прислать для расчёта нового блока?
Для расчёта нового тэнб предоставьте: что нагревается, температура, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружную длину, фото или модель оборудования.
Какие требования к теплоносителю: вода или антифриз?
У ряда производителей электрокотлов (например, Zota) нормы такие: жёсткость воды не более 2 мг-экв/дм³, pH 6,5-8,5, индекс Ланжелье от -0,2 до 0,2 (или индекс Ризнера 5,8-6,5). Допускается антифриз на основе пропиленгликоля или этиленгликоля до 50% концентрации. Жёсткая вода ведёт к накипи, что сокращает ресурс блока. Точные требования для ТАВИА-ЭВК уточняйте в паспорте котла.
