ТЭН для печи на 1,5 кВт

Характеристики

Где стоит такой нагреватель

ТЭН на 1,5 кВт в печном узле: место и причины отказа

В микроволновой печи с грилем трубчатый гриль-элемент размещают в верхней части камеры. Там он нагревает воздух и поверхность продуктов. Конструкция может отличаться: вместо трубчатого элемента встречается компактная кварцевая трубка, а в гибридном варианте кварцевый элемент расположен сверху, ТЭН - снизу. Поэтому надпись «для печи» и мощность 1,5 кВт не определяют, какой именно нагреватель стоит в узле. Перед подбором нужно выяснить тип элемента, его форму и способ установки.

У трубчатого гриля спираль находится внутри оболочки. Жир, оседающий на ней, образует нагар, если узел очищают недостаточно часто; при длительной работе без остывания между циклами спираль может перегореть. В настольной мини-печи отдельные открытые ТЭНы расположены сверху и снизу камеры. Их включают по отдельности или вместе, а отказ может быть связан с механическим повреждением при чистке либо с касанием спирали продуктом или фольгой. В справочнике приведены микроволновые печи LG MB63W35GIB и Samsung MG23F301TAW, а также мини-печи Centek CT-1536-20 и Artel MD-4218L. Это примеры разной компоновки оборудования, а не подтверждение, что ТЭН мощностью 1,5 кВт подходит к этим моделям.

• Для гриль-узла сначала определяют, установлен ли трубчатый гриль, кварцевая трубка или комбинированная конструкция; после этого сверяют геометрию элемента на 1,5 кВт.
• Для настольной печи уточняют, какой нагреватель заменяют - верхний или нижний: элементы могут работать в разных режимах и различаться по исполнению.
• При осмотре учитывают описанные причины отказа: нагар от жира, повреждение открытой спирали при очистке и её контакт с продуктами или фольгой.

Как заменить ТЭН для печи на 1,5 кВт

При замене ТЭН мощностью 1,5 кВт важно сопоставить старый элемент с узлом печи, а не ориентироваться только на совпадение мощности. Порядок доступа к нагревателю выбирают по документации конкретного оборудования.

1. До снятия элемента обесточьте печь и дождитесь остывания узла, в котором установлен нагреватель.
2. Снимите старый ТЭН способом, предусмотренным документацией оборудования; сохраните крепёж и не повреждайте проводку и соседние детали.
3. Зафиксируйте маркировку, если она есть, и сверьте мощность и напряжение старого нагревателя с параметрами предполагаемой замены.

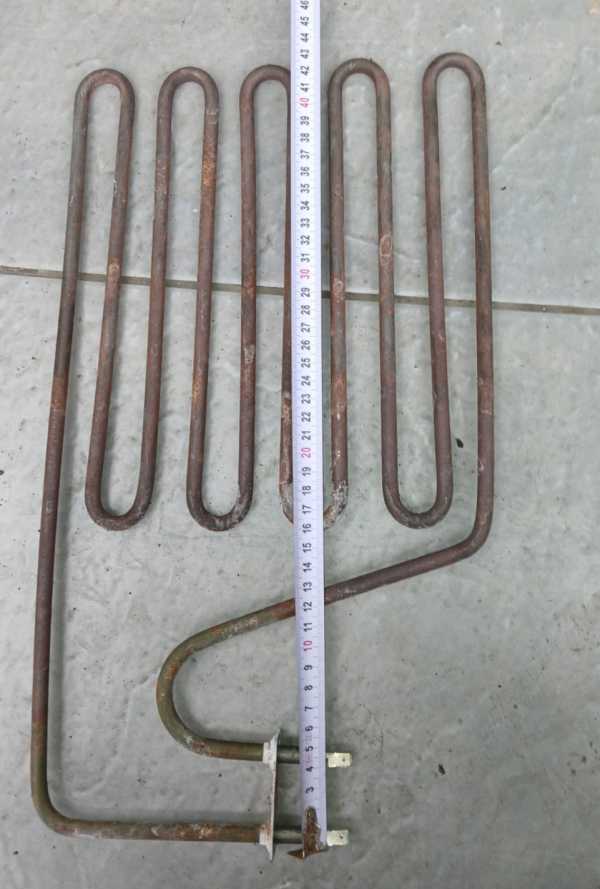

4. Измерьте развёрнутую длину, диаметр трубки, форму после гибки и расположение выводов. Эти данные нужны, чтобы проверить, войдёт ли элемент мощностью 1,5 кВт в прежнее место установки.
5. Сопоставьте крепление: резьбу штуцера, наличие фланца и межосевое расстояние, если оно предусмотрено конструкцией.
6. После подбора установите ТЭН согласно документации печи и проверьте работу оборудования предусмотренным для него способом.

Что можно изменить в исполнении ТЭН на 1,5 кВт

Каталожное название задаёт назначение для печи и мощность 1,5 кВт, но не описывает геометрию и подключение. Остальные параметры согласуют по фактическому узлу, чтобы замена соответствовала месту установки и рабочей среде.

• Сейчас указана мощность 1,5 кВт → по заказу можно задать мощность от 100 Вт. Если для печного узла требуется другое значение, при согласовании проверяют удельную нагрузку на оболочку с учётом её размеров и среды.
• Напряжение в названии отсутствует → доступны исполнения на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Нужное значение согласуют с мощностью 1,5 кВт либо с выбранной для замены мощностью.
• Крепёж для ТЭН мощностью 1,5 кВт в каталоге не обозначен → под конкретный узел можно спроектировать штуцер с гайкой или фланец. Для штуцера выбирают резьбу из доступного ряда: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Тип выводов не задан → для подключения можно предусмотреть контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. Конфигурацию выбирают под электрическое подключение печного узла.
• Форма и материал оболочки не указаны → по заказу доступны прямое, U-, W-, M- и Г-образное исполнения, скрепка, кольцо, спираль или форма по эскизу. Для воздушного нагрева материал оболочки выбирают по температуре: чёрную сталь используют при умеренной температуре оболочки, нержавеющую или жаропрочную - при высокой.
• Если для узла на 1,5 кВт требуется дополнительная защита или усиленный теплообмен, по заказу можно предусмотреть встроенный термовыключатель или термостат, а для работы с обдувом - оребрение.

Где используют подобные трубчатые ТЭН для воздуха

Подобные трубчатые ТЭН применяют в микроволновых печах с грилем для получения корочки и в аэрогрилях, где продукты готовят горячим циркулирующим воздухом. В настольной мини-печи верхний и нижний нагреватели могут включаться раздельно или одновременно. Если для этих узлов рассматривают ТЭН мощностью 1,5 кВт, одной мощности недостаточно: проверяют положение элемента, его форму и крепёж. При нагреве приточного воздуха отдельно учитывают наличие обдува, поскольку в таком исполнении по заказу можно предусмотреть оребрение.

В тигельной плавильной печи подобные нагреватели создают горячую воздушную среду между корпусом и графитовым или керамическим тиглем; процесс используют для плавки металла под литьё или переработку лома. В сухожаровом шкафу-стерилизаторе горячий воздух служит для сухой стерилизации инструмента в камере. В электронагревателе горячей регенерации адсорбционного осушителя ТЭН нагревает воздух или газ, чтобы восстановить адсорбент. У этих применений разные условия работы, поэтому ТЭН для печи на 1,5 кВт нельзя переносить из одного узла в другой без проверки среды, температуры оболочки, формы и электрических параметров. Выражение «гладкий ТЭН» также не описывает автоматически этот товар: наличие оребрения в каталожном названии не указано.

Что сообщить для подбора ТЭН на 1,5 кВт

Чтобы определить исполнение замены для ТЭН мощностью 1,5 кВт, сообщите модель оборудования и параметры старого элемента. Если маркировка отсутствует, фотографии и измерения помогут описать его конструкцию.

• Модель печи или фото шильдика оборудования.
• Фото старого ТЭН, включая выводы и место крепления.
• Развёрнутую длину или длину и форму после гибки, диаметр трубки.
• Маркировку, мощность и напряжение старого нагревателя, если они известны.
• Рабочую среду: неподвижный воздух или воздух с обдувом.
• Тип крепления и его размеры: резьбу штуцера, фланец или межосевое расстояние.
