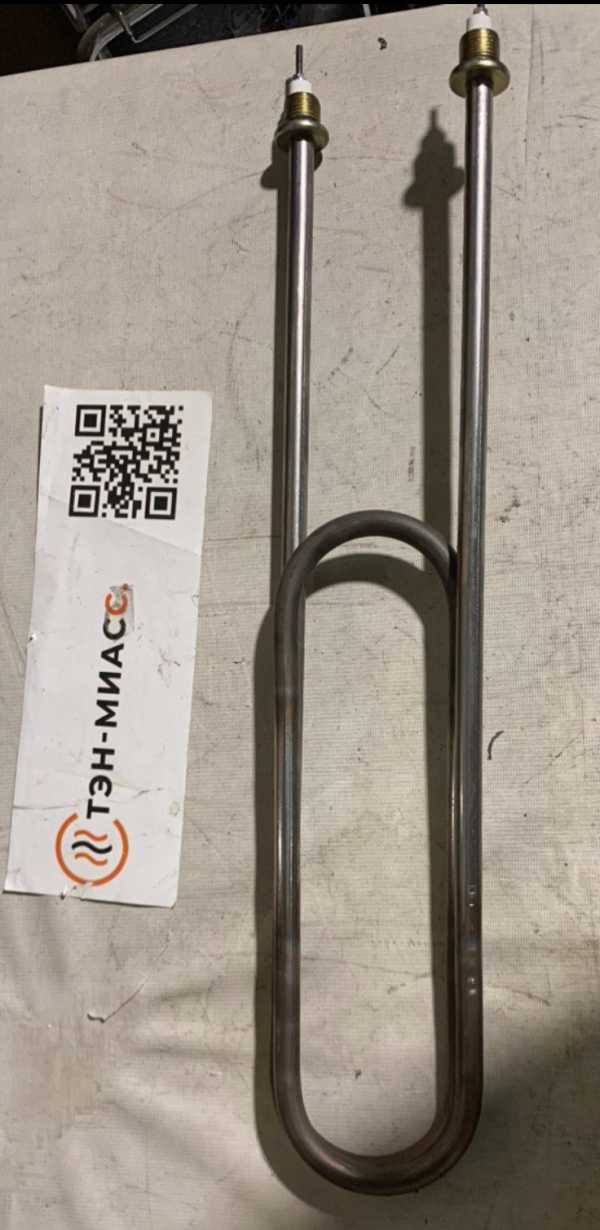

Характеристики
| Маркировка | 200 а13/3,5 т 220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 3,5 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Форма по эскизу | Ф7 |
| Межосевое расстояние | 95 мм |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 200 | развёрнутая длина | 2000 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 3,5 | мощность | 3,5 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 220 | напряжение | 220 В |
Форма Ф7 и активная длина в расчёте
В этом исполнении геометрия задаётся развёрнутой длиной 2000 мм и изгибом Ф7 с межосевым расстоянием 95 мм. При диаметре оболочки 13 мм эти размеры вместе с мощностью 3,5 кВт определяют нагрузку на рабочую поверхность. Код T относится к неподвижному воздуху и газам выше 450 °C, поэтому расчёт ниже сделан для указанных условий, а не для потока с обдувом.
- Из 2000 мм развёрнутой длины вычитаются две холодные зоны. Активная длина получается 1920 мм.
- Для сочетания 3,5 кВт и 220 В расчётный ток равен 15,9 А, сопротивление в рабочем режиме - 13,8 Ом.
- При активной длине 1920 мм удельная поверхностная мощность составляет 4,46 Вт/см².
- Расчётный предел для среды T по ГОСТ 13268-88 - 5 Вт/см²; у исполнения 3,5 кВт остаётся запас 11 %.
- Материал оболочки в названии не задан. Для кода T в расчёте по ГОСТ рекомендована нержавеющая жаропрочная сталь, поэтому фактический материал следует указать при заказе.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1920 мм |
|---|---|
| Расчётный ток | 15,9 А |
| Расчётное сопротивление в рабочем режиме | 13,8 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,46 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 11 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 2,6 кВт на той же длине | удельная нагрузка 3,32 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| 3,5 кВт на 380 В вместо 220 В | ток 9,2 А, сопротивление спирали 41,3 Ом; спираль пересчитываем, размеры остаются |
| Мощность 4,4 кВт на той же длине | удельная нагрузка 5,61 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, выше предела для этой среды, нужна большая длина или другая среда |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 2000 мм активная часть станет 1870 мм, удельная нагрузка 4,58 Вт/см² |
Какие параметры можно изменить в исполнении Ф7
Исходные параметры этого ТЭН: форма Ф7, межосевое расстояние 95 мм, развёрнутая длина 2000 мм, диаметр 13 мм, мощность 3,5 кВт и напряжение 220 В. По заказу можно изменить геометрию, крепление и электрические параметры; их нужно рассматривать с учётом среды T.
- Сейчас форма Ф7 и межосевое расстояние 95 мм → по заказу сделаем прямую, U-, M-, W- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо исполнение по эскизу.
- Сейчас развёрнутая длина 2000 мм → по заказу изменим длину, радиус гиба и межосевое расстояние по заданной геометрии.
- Сейчас мощность 3,5 кВт и напряжение 220 В → по заказу изготовим ТЭН мощностью от 100 Вт и с напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; нагрузку пересчитаем под среду.
- Сейчас контактный стержень в заделке 40 мм, код A → можно задать стержень 65, 100, 125, 160, 250, 400 или 630 мм. Также предусмотрены резьбовые выводы М4, М5 или М6 с гайками и шайбами, либо провода в термостойкой изоляции.
- Сейчас крепление и материал оболочки в названии не указаны → по заказу выполним штуцер с гайкой или фланец. Для этого воздушного исполнения материал оболочки выбирают с учётом её температуры: чёрная сталь при умеренной, нержавеющая или жаропрочная сталь при высокой.
Что меняется при другой мощности или длине
Если оставить развёрнутую длину 2000 мм и снизить мощность до 2,6 кВт, удельная нагрузка составит 3,32 Вт/см². Для сравнения, исходные 3,5 кВт дают 4,46 Вт/см² при той же активной длине 1920 мм. Оба значения нужно оценивать относительно расчётного предела для кода T - 5 Вт/см².
Вариант на 4,4 кВт при длине 2000 мм даёт 5,61 Вт/см², то есть превышает предел для заданной среды. Чтобы рассматривать такую мощность, нужна большая длина или другая среда. Для данного ТЭН увеличение мощности без изменения геометрии повышает нагрузку на оболочку.
При сохранении мощности 3,5 кВт переход с 220 на 380 В меняет электрические параметры: ток составит 9,2 А, сопротивление спирали - 41,3 Ом, размеры останутся прежними. Меняется и активная длина, если удлинить контактный стержень: при стержне 65 мм вместо 40 мм и общей длине 2000 мм активная часть составит 1870 мм, а нагрузка - 4,58 Вт/см². Это важно учитывать, если нужно сохранить форму Ф7 и заданный режим.
Где применяют подобные воздушные ТЭН
Подобные трубчатые ТЭН применяют в сушильных барабанах промышленных прачечных: горячий воздух проходит через вращающийся барабан и сушит бельё после отжима. В лабораторных сушильных шкафах нагрев используют для сушки образцов, определения влажности, термообработки проб и прокаливания. Эти примеры показывают применение похожих нагревателей, но не подтверждают совместимость конкретно формы Ф7 с оборудованием.
Похожие нагреватели встречаются в камерах полимеризации порошковой покраски, канальных электронагревателях приточной вентиляции, микроволновых печах с грилем и настольных мини-печах. Там они участвуют в нагреве воздуха для отверждения покрытия, подогрева притока, образования корочки или выпечки. ТЭН для печи и исполнение с маркировкой 200 а13/3,5 т 220 нельзя считать взаимозаменяемыми только по назначению: при подборе сверяют изгиб Ф7, длину 2000 мм, диаметр 13 мм, межосевое расстояние 95 мм и параметры питания.
Неподвижный воздух и обдув: разные условия для Ф7
Для ТЭН мощностью 3,5 кВт, диаметром оболочки 13 мм и активной длиной 1920 мм расчётная удельная нагрузка составляет 4,46 Вт/см². Это расчёт для условий, соответствующих коду T; при движении воздуха режим теплоотдачи будет другим.
- Маркировка задаёт неподвижный воздух и газы выше 450 °C. Для этого сочетания параметров расчётный предел составляет 5 Вт/см².
- При обдуве нельзя автоматически использовать расчёт для исходного ТЭН формы Ф7: нужно учитывать поток и условия установки.
- По заказу можно выполнить оребрение для воздуха с обдувом. Оребрённый ТЭН будет другим исполнением, поэтому его параметры рассчитывают отдельно.
- Изменение длины стержня с 40 до 65 мм при развёрнутой длине 2000 мм уменьшает активную часть до 1870 мм и повышает нагрузку до 4,58 Вт/см².
Данные для повторения изгиба и подключения
Чтобы изготовить ТЭН по маркировке с геометрией Ф7, укажите исходные размеры и условия работы. Для этого исполнения важны развёрнутая длина 2000 мм, диаметр оболочки 13 мм и межосевое расстояние 95 мм.
- Маркировка старого нагревателя, если она сохранилась.
- Эскиз формы Ф7 или фото с размерами, включая межосевое расстояние 95 мм.
- Развёрнутая длина 2000 мм и диаметр оболочки 13 мм.
- Мощность 3,5 кВт, напряжение 220 В и описание среды: неподвижный воздух или газы выше 450 °C.
- Требуемые крепление и выводы, поскольку эти параметры в названии ТЭН не указаны.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой штуцера или другим креплением?
Да. Для исполнения Ф7 с межосевым расстоянием 95 мм по заказу можно предусмотреть штуцер с гайкой или фланец. Размер и тип крепления задаются отдельно.
Можно ли изменить выводы или длину контактного стержня?
Да. Вместо стержня 40 мм (код A) можно задать длину 65, 100, 125, 160, 250, 400 или 630 мм. Для ТЭН мощностью 3,5 кВт также доступны резьбовые выводы или провода в термостойкой изоляции.
Можно ли изменить мощность или напряжение, оставив размеры?
Для мощности 3,5 кВт на напряжении 380 В расчётный ток составит 9,2 А, сопротивление спирали - 41,3 Ом, а размеры останутся прежними. Вариант 4,4 кВт при длине 2000 мм даёт нагрузку 5,61 Вт/см², выше расчётного предела для среды T.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для повторения формы Ф7 нужны размеры изгиба, межосевое расстояние 95 мм, развёрнутая длина и диаметр оболочки 13 мм. Мощность 3,5 кВт и напряжение 220 В следует подтвердить отдельно.
Можно ли использовать ТЭН формы Ф7 в другой среде?
В маркировке этого исполнения заданы неподвижный воздух и газы выше 450 °C. Для другой среды или обдува расчётную нагрузку 4,46 Вт/см² нужно пересмотреть.
Подойдёт ли этот ТЭН к моему оборудованию?
По одной форме Ф7 совместимость не определить. Сверьте развёрнутую длину 2000 мм, диаметр 13 мм, межосевое расстояние 95 мм, мощность 3,5 кВт, напряжение 220 В и крепление с требованиями оборудования.
